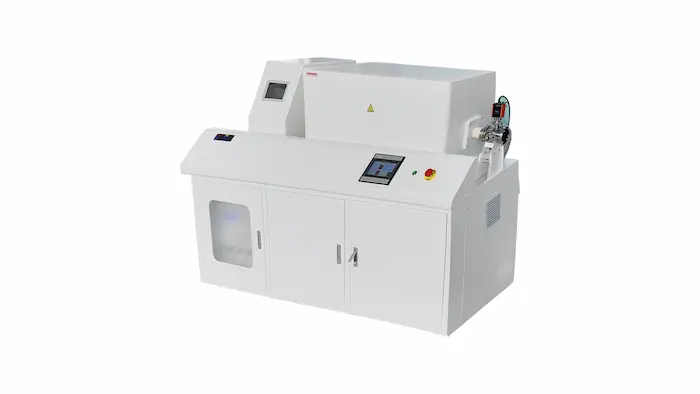

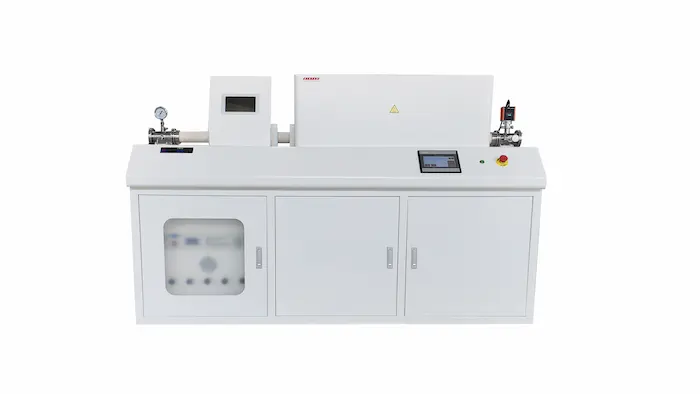

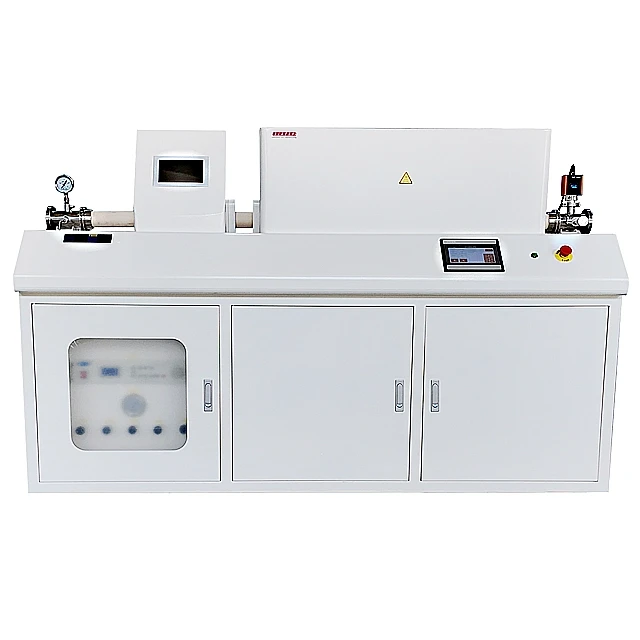

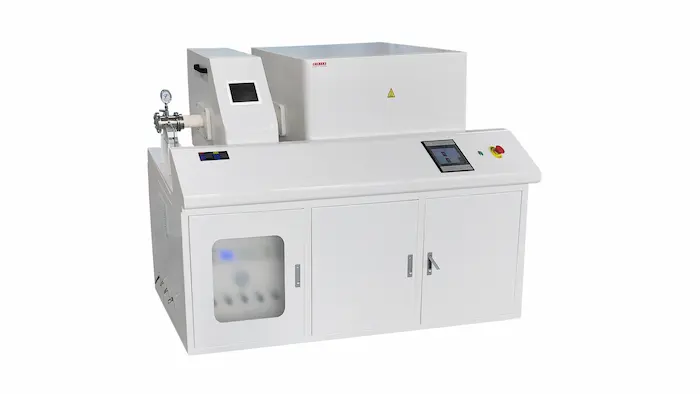

Forno tubular Slide PECVD com gasificador líquido Máquina PECVD

Name: Forno tubular Slide PECVD com gasificador líquido Máquina PECVD
Brand: Kintek Solution
SKU: KT-PE12
Rating: 4.81 (11 reviews)

Número do item : KT-PE12

O preço varia com base em especificações e personalizações

Temperatura máxima: 1200 ℃
Temperatura de trabalho constante: 1100 ℃
Diâmetro do tubo do forno: 60 mm
Comprimento da zona de aquecimento: 1x450 mm
Taxa de aquecimento: 0-20 ℃/min
Distância de deslizamento: 600 mm

Envio:

Entre em contato conosco para obter detalhes de envio. Aproveite Garantia de envio dentro do prazo.

Descrição
Avaliações
Downloads

Solicite sua cotação personalizada 👋

Obtenha sua cotação agora! Deixe um recado Obtenha um orçamento rápido Via Chat Online

Aplicações

O sistema KT-PE12 Slide PECVD com gaseificador líquido é composto por uma fonte de plasma RF de 500W, um forno deslizante TF-1200, 4 unidades de controlo preciso de gás MFC e uma estação de vácuo padrão. Sistema de deslizamento do trilho da câmara do forno, que pode realizar o propósito de aquecimento rápido e resfriamento rápido, ventilador de circulação de ar forçado auxiliar opcional pode ser instalado para acelerar a taxa de resfriamento; movimento deslizante opcional funcionando automaticamente; max. A temperatura de trabalho é de até 1200 ℃, o tubo do forno é um tubo de quartzo de 60 mm de diâmetro; Medidor de fluxo de massa MFC de 4 canais com fontes de gás de CH4, H2, O2 e N2; A estação de vácuo é uma bomba de vácuo de palhetas rotativas 4L / S, máx. A pressão de vácuo é de até 10Pa.

Vantagens

Fonte de plasma RF de correspondência automática, ampla gama de potência de saída de 5-500W, saída estável
Sistema de deslizamento da câmara do forno para aquecimento de alta velocidade e arrefecimento de curta duração, arrefecimento rápido auxiliar e movimento de deslizamento automático estão disponíveis
Controlo de temperatura programável PID, excelente precisão de controlo e suporte de controlo remoto e controlo centralizado
Controlo de caudalímetro de massa MFC de alta precisão, pré-mistura de gases de origem e velocidade de fornecimento de gás estável
Flange de vácuo de aço inoxidável com várias portas de adaptação para atender a diferentes configurações de estação de bomba de vácuo, boa vedação e alto grau de vácuo
O CTF Pro aplica um controlador de ecrã tátil TFT de 7 polegadas, configuração de programa mais amigável e análise de dados históricos

Diferentes sistemas CVD de temperatura e configuração disponíveis

Sistema PECVD de deslizamento com gaseificador de líquido — Sistema Slide PECVD com gaseificador de líquido

Sistema PECVD de deslizamento com forno de tubo dividido duplo — Sistema Slide PECVD com forno de tubo dividido duplo

Sistema PECVD dividido com tubo de grande diâmetro

Sistema PECVD MFC de 4 canais com estação de alto vácuo

Vantagens em termos de segurança

O forno tubular Kindle Tech possui proteção contra sobrecarga de corrente e função de alarme de temperatura excessiva, o forno desliga-se automaticamente
O forno possui uma função de deteção de pares térmicos, o forno pára de aquecer e o alarme é ativado quando é detectada uma avaria ou falha
PE Pro suporta a função de reinício de falha de energia, o forno retomará o programa de aquecimento do forno quando a energia é recebida após a falha

Especificações técnicas

Modelo do forno	KT-PE12-60
Temperatura máxima	1200℃
Temperatura de trabalho constante	1100℃
Material do tubo do forno	Quartzo de alta pureza
Diâmetro do tubo do forno	60mm
Comprimento da zona de aquecimento	1x450mm
Material da câmara	Fibra de alumina do Japão
Elemento de aquecimento	Bobina de fio Cr2Al2Mo2
Taxa de aquecimento	0-20℃/min
Par térmico	Construído em tipo K
Controlador de temperatura	Controlador PID digital/controlador PID com ecrã tátil
Precisão do controlo de temperatura	±1℃
Distância de deslizamento	600mm

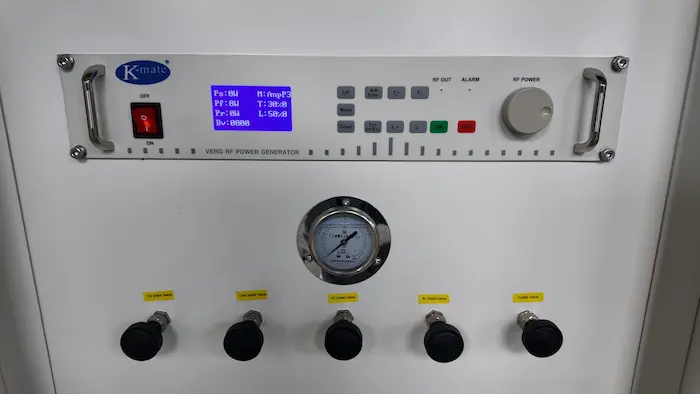

Unidade de plasma RF
Potência de saída	5 -500W ajustável com estabilidade de ± 1%
Frequência de RF	13,56 MHz ±0,005% de estabilidade
Potência de reflexão	350W máx.
Emparelhamento	Automático
Ruído	<50 dB
Arrefecimento	Arrefecimento a ar.
Unidade de controlo de precisão do gás
Medidor de caudal	Medidor de caudal mássico MFC
Canais de gás	4 canais
Caudal	MFC1: 0-5SCCM O2 MFC2: 0-20SCMCH4 MFC3: 0- 100SCCM H2 MFC4: 0-500 SCCM N2
Linearidade	±0,5% F.S.
Repetibilidade	±0,2% F.S.
Tubagem e válvula	Aço inoxidável
Pressão máxima de funcionamento	0,45MPa
Controlador do caudalímetro	Controlador de botão digital/controlador de ecrã tátil
Unidade de vácuo standard (opcional)
Bomba de vácuo	Bomba de vácuo de palhetas rotativas
Caudal da bomba	4L/S
Porta de aspiração de vácuo	KF25
Medidor de vácuo	Vacuómetro de silicone Pirani/Resistance
Pressão de vácuo nominal	10Pa
Unidade de alto vácuo (opcional)
Bomba de vácuo	Bomba de palhetas rotativas+Bomba molecular
Caudal da bomba	4L/S+110L/S
Porta de aspiração de vácuo	KF25
Medidor de vácuo	Medidor de vácuo composto
Pressão de vácuo nominal	6x10-5Pa
As especificações e configurações acima podem ser personalizadas

Pacote padrão

Não.	Descrição	Quantidade
1	Forno	1
2	Tubo de quartzo	1
3	Flange de vácuo	2
4	Bloco térmico do tubo	2
5	Gancho do bloco térmico do tubo	1
6	Luva resistente ao calor	1
7	Fonte de plasma RF	1
8	Controlo preciso do gás	1
9	Unidade de vácuo	1
10	Manual de instruções	1

Configuração opcional

Deteção e monitorização de gases no tubo, como H2, O2, etc.
Monitorização e registo independentes da temperatura do forno
Porta de comunicação RS 485 para controlo remoto por PC e exportação de dados
Controlo do caudal de alimentação de gases de inserção, como o caudalímetro de massa e o caudalímetro de flutuador
Controlador de temperatura de ecrã tátil com funções versáteis e fáceis de utilizar
Instalação de bombas de alto vácuo, como bomba de vácuo de palhetas, bomba molecular, bomba de difusão

Avisos

A segurança do operador é a questão mais importante! Por favor, opere o equipamento com cautelas. Trabalhar com gases inflamáveis, explosivos ou tóxicos é muito perigoso, os operadores devem tomar todas as precauções necessárias antes de iniciar o equipamento. Trabalhar com pressão positiva dentro dos reactores ou câmaras é perigoso, o operador deve seguir rigorosamente os procedimentos de segurança. Extra também deve ser tido cuidado ao operar com materiais reativos ao ar, especialmente sob vácuo. Uma fuga pode aspirar ar para dentro do aparelho e provocar ocorrer uma reação violenta.

Desenhado para si

A KinTek fornece serviços e equipamentos personalizados a clientes em todo o mundo, o nosso trabalho em equipa especializado e engenheiros experientes são capazes de realizar os requisitos de equipamento de hardware e software de alfaiataria personalizada, e ajudar o nosso cliente a construir equipamentos e equipamentos exclusivos e personalizados solução!

Por favor, deixe as suas ideias para nós, os nossos engenheiros estão prontos para si agora!

FAQ

O que é o forno CVD?

A deposição química de vapor (CVD) é uma tecnologia que utiliza várias fontes de energia, como aquecimento, excitação de plasma ou radiação de luz para reagir quimicamente substâncias químicas gasosas ou de vapor na fase gasosa ou na interface gás-sólido para formar depósitos sólidos no reator por meio de reação química. simplificando, duas ou mais matérias-primas gasosas são introduzidas em uma câmara de reação e, em seguida, reagem entre si para formar um novo material e depositá-lo na superfície do substrato.

O forno CVD é um sistema de forno combinado com unidade de forno tubular de alta temperatura, unidade de controle de gases e unidade de vácuo, é amplamente utilizado para experimentos e produção de preparação de material composto, processo microeletrônico, optoeletrônico semicondutor, utilização de energia solar, comunicação de fibra ótica, tecnologia de supercondutor, campo de revestimento protetor.

O que é a deposição física de vapor (PVD)?

A deposição física de vapor (PVD) é uma técnica de deposição de películas finas através da vaporização de um material sólido no vácuo e da sua posterior deposição num substrato. Os revestimentos por PVD são altamente duráveis, resistentes a riscos e à corrosão, o que os torna ideais para uma variedade de aplicações, desde células solares a semicondutores. A PVD também cria películas finas que podem suportar temperaturas elevadas. No entanto, a PVD pode ser dispendiosa, e o custo varia consoante o método utilizado. Por exemplo, a evaporação é um método de PVD de baixo custo, enquanto a pulverização catódica por feixe de iões é bastante dispendiosa. A pulverização catódica por magnetrão, por outro lado, é mais cara mas mais escalável.

O que é o método PECVD?

O PECVD (Plasma Enhanced Chemical Vapor Deposition) é um processo utilizado no fabrico de semicondutores para depositar películas finas em dispositivos microelectrónicos, células fotovoltaicas e painéis de visualização. Na PECVD, um precursor é introduzido na câmara de reação em estado gasoso e a assistência de meios reactivos de plasma dissocia o precursor a temperaturas muito mais baixas do que na CVD. Os sistemas PECVD oferecem uma excelente uniformidade da película, um processamento a baixa temperatura e um elevado rendimento. São utilizados numa vasta gama de aplicações e desempenharão um papel cada vez mais importante na indústria de semicondutores, à medida que a procura de dispositivos electrónicos avançados continua a crescer.

Como é que o forno CVD funciona?

O sistema de forno CVD consiste em uma unidade de forno de tubo de alta temperatura, unidade de controle preciso da fonte de gás reagente, estação de bomba de vácuo e peças de montagem correspondentes.

A bomba de vácuo é para remover o ar do tubo de reação e garantir que não haja gases indesejados dentro do tubo de reação, depois que o forno de tubo aquecerá o tubo de reação a uma temperatura alvo, então a unidade de controle preciso da fonte de gás reagente pode introduzir gases diferentes com uma proporção definida no tubo do forno para a reação química, a deposição de vapor químico será formada no forno CVD.

O que é RF PECVD?

RF PECVD significa deposição de vapor químico enriquecida com plasma de radiofrequência, que é uma técnica utilizada para preparar películas policristalinas num substrato, utilizando um plasma de descarga luminescente para influenciar o processo enquanto decorre a deposição de vapor químico a baixa pressão. O método RF PECVD está bem estabelecido para a tecnologia normal de circuitos integrados de silício, em que são normalmente utilizados wafers planos como substratos. Este método é vantajoso devido à possibilidade de fabrico de películas a baixo custo e à elevada eficiência da deposição. Os materiais podem também ser depositados como películas de índice de refração graduado ou como uma pilha de nano-filmes, cada um com propriedades diferentes.

Quais são os métodos utilizados para depositar películas finas?

Os dois principais métodos utilizados para depositar películas finas são a deposição química de vapor (CVD) e a deposição física de vapor (PVD). A CVD envolve a introdução de gases reagentes numa câmara, onde estes reagem na superfície da bolacha para formar uma película sólida. A PVD não envolve reacções químicas; em vez disso, são criados vapores de materiais constituintes no interior da câmara, que depois se condensam na superfície da bolacha para formar uma película sólida. Os tipos mais comuns de PVD incluem a deposição por evaporação e a deposição por pulverização catódica. Os três tipos de técnicas de deposição por evaporação são a evaporação térmica, a evaporação por feixe de electrões e o aquecimento indutivo.

Como é que o PACVD funciona?

O PACVD funciona através da introdução de uma mistura de gases precursores numa câmara de vácuo, onde é gerado um plasma. A fonte de plasma, normalmente um gerador de radiofrequência (RF), energiza os gases, decompondo-os em espécies reactivas. Estas espécies reactivas reagem então com a superfície do substrato, formando um revestimento de película fina. O plasma também ajuda na ativação e limpeza do substrato, promovendo a adesão e melhorando as propriedades da película.

O que é a pulverização catódica por magnetrão?

A pulverização catódica por magnetrão é uma técnica de revestimento baseada em plasma utilizada para produzir películas muito densas com excelente aderência, o que a torna um método versátil para criar revestimentos em materiais com pontos de fusão elevados e que não podem ser evaporados. Este método gera um plasma magneticamente confinado perto da superfície de um alvo, onde iões energéticos carregados positivamente colidem com o material alvo carregado negativamente, fazendo com que os átomos sejam ejectados ou "pulverizados". Estes átomos ejectados são então depositados num substrato ou bolacha para criar o revestimento desejado.

O que é o Mpcvd?

MPCVD significa Deposição de Vapor Químico por Plasma de Micro-ondas e é um processo de deposição de películas finas numa superfície. Utiliza uma câmara de vácuo, um gerador de micro-ondas e um sistema de distribuição de gás para criar um plasma constituído por produtos químicos em reação e pelos catalisadores necessários. A MPCVD é muito utilizada na rede ANFF para depositar camadas de diamante utilizando metano e hidrogénio para fazer crescer novo diamante num substrato semeado com diamante. É uma tecnologia promissora para a produção de grandes diamantes de baixo custo e alta qualidade e é amplamente utilizada na indústria de semicondutores e de corte de diamantes.

Para que é utilizado o PECVD?

O PECVD (Plasma Enhanced Chemical Vapor Deposition) é amplamente utilizado na indústria de semicondutores para fabricar circuitos integrados, bem como nos domínios fotovoltaico, tribológico, ótico e biomédico. É utilizado para depositar películas finas para dispositivos microelectrónicos, células fotovoltaicas e painéis de visualização. A PECVD pode produzir compostos e películas únicos que não podem ser criados apenas por técnicas comuns de CVD, e películas que demonstram elevada resistência a solventes e à corrosão com estabilidade química e térmica. Também é utilizado para produzir polímeros orgânicos e inorgânicos homogéneos em grandes superfícies e carbono tipo diamante (DLC) para aplicações tribológicas.

Que gás é utilizado no processo CVD?

Existem tremendas fontes de gás que podem ser usadas no processo CVD, as reações químicas comuns do CVD incluem pirólise, fotólise, redução, oxidação, redox, de modo que os gases envolvidos nessas reações químicas podem ser usados no processo CVD.

Tomamos o crescimento de grafeno CVD como exemplo, os gases usados no processo CVD serão CH4, H2, O2 e N2.

Como é que o PECVD RF funciona?

O RF PECVD funciona através da criação de um plasma numa câmara de vácuo. O gás precursor é introduzido na câmara e é aplicada uma potência de radiofrequência para criar um campo elétrico. Este campo elétrico resulta na ionização do gás precursor, formando um plasma. O plasma contém espécies reactivas que podem reagir quimicamente com a superfície do substrato, levando à deposição de uma película fina. A potência de RF também ajuda a controlar a energia do plasma, permitindo um melhor controlo das propriedades da película, como a composição, a uniformidade e a adesão. Os parâmetros do processo, como as taxas de fluxo de gás, a pressão e a potência de RF, podem ser ajustados para otimizar o processo de deposição da película.

O que é o equipamento de deposição de película fina?

O equipamento de deposição de película fina refere-se às ferramentas e métodos utilizados para criar e depositar revestimentos de película fina num material de substrato. Estes revestimentos podem ser feitos de vários materiais e ter características diferentes que podem melhorar ou alterar o desempenho do substrato. A deposição física de vapor (PVD) é uma técnica popular que envolve a vaporização de um material sólido no vácuo e a sua posterior deposição num substrato. Outros métodos incluem a evaporação e o sputtering. O equipamento de deposição de película fina é utilizado na produção de dispositivos opto-electrónicos, implantes médicos e ótica de precisão, entre outros.

PACVD é PECVD?

Sim, PACVD (deposição de vapor químico assistida por plasma) é um outro termo para PECVD (deposição de vapor químico melhorada por plasma). Este processo utiliza um plasma energético formado num campo elétrico para ativar a reação CVD a temperaturas mais baixas do que a CVD térmica, o que o torna ideal para substratos ou películas depositadas com um baixo orçamento térmico. Variando o plasma, pode ser adicionado um controlo adicional às propriedades da película depositada. A maioria dos processos PECVD são conduzidos a baixa pressão para estabilizar o plasma de descarga.

Porquê a pulverização catódica por magnetrões?

A pulverização catódica por magnetrão é preferida devido à sua capacidade de atingir uma elevada precisão na espessura da película e na densidade dos revestimentos, ultrapassando os métodos de evaporação. Esta técnica é especialmente adequada para criar revestimentos metálicos ou isolantes com propriedades ópticas ou eléctricas específicas. Além disso, os sistemas de pulverização catódica por magnetrões podem ser configurados com várias fontes de magnetrões.

O que é a máquina Mpcvd?

A máquina MPCVD (Microwave Plasma Chemical Vapor Deposition) é um equipamento de laboratório utilizado para produzir películas de diamante de alta qualidade. Utiliza um gás contendo carbono e um plasma de micro-ondas para criar uma bola de plasma acima do substrato de diamante, que o aquece a uma temperatura específica. A bola de plasma não entra em contacto com a parede da cavidade, tornando o processo de crescimento do diamante isento de impurezas e melhorando a qualidade do diamante. O sistema MPCVD é constituído por uma câmara de vácuo, um gerador de micro-ondas e um sistema de fornecimento de gás que controla o fluxo de gás para a câmara.

Quais são as vantagens do PECVD?

As principais vantagens do PECVD são a sua capacidade de operar a temperaturas de deposição mais baixas, proporcionando uma melhor conformidade e cobertura de degraus em superfícies irregulares, um controlo mais rigoroso do processo de película fina e elevadas taxas de deposição. O PECVD permite aplicações bem sucedidas em situações em que as temperaturas convencionais de CVD poderiam potencialmente danificar o dispositivo ou o substrato que está a ser revestido. Ao funcionar a uma temperatura mais baixa, o PECVD cria menos tensão entre as camadas de película fina, permitindo um desempenho elétrico de elevada eficiência e uma ligação de acordo com padrões muito elevados.

Qual é a vantagem do sistema CVD?

Pode ser produzida uma vasta gama de películas, películas metálicas, películas não metálicas e películas de ligas multicomponentes, conforme necessário. Ao mesmo tempo, pode preparar cristais de alta qualidade que são difíceis de obter por outros métodos, como GaN, BP, etc.
A velocidade de formação da película é rápida, geralmente vários microns por minuto ou mesmo centenas de microns por minuto. É possível depositar simultaneamente grandes quantidades de revestimentos com composição uniforme, o que é incomparável com outros métodos de preparação de filmes, como epitaxia de fase líquida (LPE) e epitaxia de feixe molecular (MBE).
As condições de trabalho são realizadas sob pressão normal ou condições de baixo vácuo, de modo que o revestimento tem boa difração, e as peças de trabalho com formas complexas podem ser uniformemente revestidas, o que é muito superior ao PVD.
Devido à difusão mútua do gás de reação, do produto da reação e do substrato, pode obter-se um revestimento com boa força de adesão, o que é crucial para a preparação de películas reforçadas à superfície, tais como películas resistentes ao desgaste e anti-corrosão.
Algumas películas crescem a uma temperatura muito inferior ao ponto de fusão do material da película. Sob a condição de crescimento a baixa temperatura, o gás de reação e a parede do reator e as impurezas contidas neles quase não reagem, de modo que um filme com alta pureza e boa cristalinidade pode ser obtido.
A deposição química de vapor pode obter uma superfície de deposição lisa. Isso ocorre porque, em comparação com o LPE, a deposição de vapor químico (CVD) é realizada sob alta saturação, com alta taxa de nucleação, alta densidade de nucleação e distribuição uniforme em todo o plano, resultando em uma superfície lisa macroscópica. Ao mesmo tempo, na deposição de vapor químico, o caminho livre médio das moléculas (átomos) é muito maior do que o LPE, de modo que a distribuição espacial das moléculas é mais uniforme, o que favorece a formação de uma superfície de deposição lisa.
Baixos danos por radiação, que é uma condição necessária para a fabricação de semicondutores de óxido metálico (MOS) e outros dispositivos

Quais são as vantagens do RF PECVD?

O PECVD RF oferece várias vantagens para a deposição de películas finas. Em primeiro lugar, permite a deposição de películas de alta qualidade com um excelente controlo das propriedades da película, como a espessura, a composição e a uniformidade. A utilização de um plasma aumenta a reatividade do processo, permitindo a deposição de películas a temperaturas mais baixas em comparação com os métodos tradicionais de CVD térmico. O RF PECVD também oferece uma melhor cobertura de etapas, permitindo a deposição de películas em estruturas de elevado rácio de aspeto. Outra vantagem é a capacidade de depositar uma vasta gama de materiais, incluindo nitreto de silício, dióxido de silício, silício amorfo e vários outros materiais de película fina. O processo é altamente escalável e pode ser facilmente integrado nos processos de fabrico existentes. Além disso, o RF PECVD é um método relativamente económico em comparação com outras técnicas de deposição de película fina.

O que é a tecnologia de deposição de película fina?

A tecnologia de deposição de película fina é o processo de aplicação de uma película muito fina de material, com uma espessura que varia entre alguns nanómetros e 100 micrómetros, sobre uma superfície de substrato ou sobre revestimentos previamente depositados. Esta tecnologia é utilizada na produção de eletrónica moderna, incluindo semicondutores, dispositivos ópticos, painéis solares, CDs e unidades de disco. As duas grandes categorias de deposição de película fina são a deposição química, em que uma alteração química produz um revestimento depositado quimicamente, e a deposição física de vapor, em que um material é libertado de uma fonte e depositado num substrato através de processos mecânicos, electromecânicos ou termodinâmicos.

Quais são as vantagens da utilização do PACVD?

O PACVD oferece várias vantagens em aplicações de revestimento de película fina. Em primeiro lugar, a utilização de plasma permite temperaturas de processo mais baixas em comparação com outros métodos de deposição, reduzindo o stress térmico no substrato. O PACVD também permite um controlo preciso da composição e estrutura do revestimento, permitindo propriedades de película personalizadas. O plasma aumenta a reatividade dos gases precursores, resultando numa melhor qualidade, densidade e aderência da película. Além disso, o PACVD pode ser utilizado para depositar revestimentos em formas complexas e materiais delicados, tornando-o versátil para várias indústrias.

Quais são os materiais utilizados na deposição de película fina?

A deposição de película fina utiliza normalmente metais, óxidos e compostos como materiais, cada um com as suas vantagens e desvantagens únicas. Os metais são preferidos pela sua durabilidade e facilidade de deposição, mas são relativamente caros. Os óxidos são altamente duráveis, suportam temperaturas elevadas e podem ser depositados a baixas temperaturas, mas podem ser frágeis e difíceis de trabalhar. Os compostos oferecem resistência e durabilidade, podem ser depositados a baixas temperaturas e adaptados para apresentarem propriedades específicas.

A seleção do material para um revestimento de película fina depende dos requisitos da aplicação. Os metais são ideais para a condução térmica e eléctrica, enquanto os óxidos são eficazes na proteção. Os compostos podem ser adaptados para satisfazer necessidades específicas. Em última análise, o melhor material para um determinado projeto dependerá das necessidades específicas da aplicação.

Quais são as vantagens do Mpcvd?

O MPCVD tem várias vantagens sobre outros métodos de produção de diamantes, como maior pureza, menor consumo de energia e a capacidade de produzir diamantes maiores.

Qual é a diferença entre ALD e PECVD?

O ALD é um processo de deposição de películas finas que permite uma resolução atómica da espessura da camada, uma excelente uniformidade de superfícies de elevado rácio de aspeto e camadas sem orifícios. Isto é conseguido através da formação contínua de camadas atómicas numa reação auto-limitada. O PECVD, por outro lado, envolve a mistura do material de origem com um ou mais precursores voláteis, utilizando um plasma para interagir quimicamente e decompor o material de origem. Os processos utilizam calor com pressões mais elevadas, o que conduz a uma película mais reprodutível, em que a espessura da película pode ser gerida por tempo/potência. Estas películas são mais estequiométricas, mais densas e são capazes de produzir películas isolantes de maior qualidade.

O que significa PECVD?

O PECVD é uma tecnologia que utiliza o plasma para ativar o gás de reação, promover a reação química na superfície do substrato ou no espaço próximo da superfície e gerar uma película sólida. O princípio básico da tecnologia de deposição de vapor químico de plasma é que, sob a ação do campo elétrico de RF ou DC, o gás de origem é ionizado para formar um plasma, o plasma de baixa temperatura é usado como fonte de energia, uma quantidade apropriada de gás de reação é introduzida e a descarga de plasma é usada para ativar o gás de reação e realizar a deposição de vapor químico.

De acordo com o método de geração de plasma, ele pode ser dividido em plasma de RF, plasma de DC e plasma de micro-ondas CVD, etc ...

Quais são as vantagens da utilização de equipamento de deposição de películas finas?

O equipamento de deposição de película fina oferece várias vantagens em diversas indústrias e campos de investigação. Permite um controlo preciso das propriedades da película, como a espessura, a composição e a estrutura, possibilitando a obtenção de materiais personalizados com funcionalidades específicas. As películas finas podem ser depositadas em grandes áreas, formas complexas e diferentes materiais de substrato. O processo de deposição pode ser optimizado para obter uma elevada uniformidade, adesão e pureza das películas. Além disso, o equipamento de deposição de películas finas pode funcionar a temperaturas relativamente baixas, reduzindo o stress térmico no substrato e permitindo a deposição em materiais sensíveis à temperatura. As películas finas encontram aplicações em áreas como a eletrónica, a ótica, a energia, os revestimentos e os dispositivos biomédicos, oferecendo um melhor desempenho, proteção ou funcionalidade.

Quais são as aplicações mais comuns do PACVD?

O PACVD tem uma vasta gama de aplicações em indústrias como a automóvel, a aeroespacial, a eletrónica e a biomédica. É normalmente utilizado para a deposição de revestimentos decorativos e resistentes ao desgaste em ferramentas de corte, componentes de motores e peças automóveis. O PACVD é também utilizado para a produção de revestimentos de barreira em dispositivos electrónicos para aumentar a resistência à corrosão e melhorar o desempenho. No domínio biomédico, os revestimentos PACVD são aplicados em implantes médicos para promover a biocompatibilidade e reduzir o desgaste. Além disso, o PACVD é utilizado na indústria ótica para a deposição de revestimentos antirreflexo e resistentes a riscos em lentes e ecrãs.

Quais são os métodos para obter uma deposição óptima de película fina?

Para obter películas finas com propriedades desejáveis, são essenciais alvos de pulverização catódica e materiais de evaporação de alta qualidade. A qualidade destes materiais pode ser influenciada por vários factores, tais como a pureza, o tamanho do grão e o estado da superfície.

A pureza dos alvos de pulverização catódica ou dos materiais de evaporação desempenha um papel crucial, uma vez que as impurezas podem causar defeitos na película fina resultante. O tamanho do grão também afecta a qualidade da película fina, sendo que os grãos maiores conduzem a propriedades de película pobres. Além disso, a condição da superfície é crucial, uma vez que as superfícies ásperas podem resultar em defeitos na película.

Para obter alvos de pulverização catódica e materiais de evaporação da mais alta qualidade, é crucial selecionar materiais que possuam alta pureza, tamanho de grão pequeno e superfícies lisas.

Utilizações da deposição de película fina

Películas finas à base de óxido de zinco

As películas finas de ZnO encontram aplicações em várias indústrias, tais como térmica, ótica, magnética e eléctrica, mas a sua principal utilização é em revestimentos e dispositivos semicondutores.

Resistências de película fina

As resistências de película fina são cruciais para a tecnologia moderna e são utilizadas em receptores de rádio, placas de circuito, computadores, dispositivos de radiofrequência, monitores, routers sem fios, módulos Bluetooth e receptores de telemóveis.

Filmes finos magnéticos

Os filmes finos magnéticos são utilizados em eletrónica, armazenamento de dados, identificação por radiofrequência, dispositivos de micro-ondas, ecrãs, placas de circuitos e optoelectrónica como componentes-chave.

Filmes finos ópticos

Os revestimentos ópticos e a optoelectrónica são aplicações padrão dos filmes finos ópticos. A epitaxia por feixe molecular pode produzir dispositivos optoelectrónicos de película fina (semicondutores), em que as películas epitaxiais são depositadas um átomo de cada vez no substrato.

Filmes finos de polímeros

Os filmes finos de polímeros são utilizados em chips de memória, células solares e dispositivos electrónicos. As técnicas de deposição química (CVD) oferecem um controlo preciso dos revestimentos de películas de polímeros, incluindo a conformidade e a espessura do revestimento.

Baterias de película fina

As baterias de película fina alimentam dispositivos electrónicos, tais como dispositivos médicos implantáveis, e a bateria de iões de lítio avançou significativamente graças à utilização de películas finas.

Revestimentos de película fina

Os revestimentos de película fina melhoram as características químicas e mecânicas dos materiais alvo em várias indústrias e campos tecnológicos. Revestimentos antirreflexo, revestimentos anti-ultravioleta ou anti-infravermelhos, revestimentos anti-riscos e polarização de lentes são alguns exemplos comuns.

Células solares de película fina

As células solares de película fina são essenciais para a indústria da energia solar, permitindo a produção de eletricidade relativamente barata e limpa. Os sistemas fotovoltaicos e a energia térmica são as duas principais tecnologias aplicáveis.

Os diamantes CVD são reais ou falsos?

Os diamantes CVD são diamantes verdadeiros e não falsos. Eles são cultivados em laboratório através de um processo chamado Deposição Química de Vapor (CVD). Ao contrário dos diamantes naturais que são extraídos da superfície da terra, os diamantes CVD são criados usando tecnologia avançada em laboratórios. Estes diamantes são 100% carbono e são a forma mais pura de diamantes, conhecidos como diamantes Tipo IIa. Eles têm as mesmas propriedades ópticas, térmicas, físicas e químicas que os diamantes naturais. A única diferença é que os diamantes CVD são criados em um laboratório e não extraídos da terra.

Qual é a diferença entre PECVD e pulverização catódica?

A PECVD e a pulverização catódica são ambas técnicas de deposição física de vapor utilizadas para a deposição de películas finas. A PECVD é um processo difusivo conduzido por gás que produz películas finas de alta qualidade, enquanto a pulverização catódica é uma deposição em linha de visão. A PECVD permite uma melhor cobertura em superfícies irregulares, como valas e paredes, e uma elevada conformidade, podendo produzir compostos e películas únicos. Por outro lado, a pulverização catódica é boa para a deposição de camadas finas de vários materiais, ideal para criar sistemas de revestimento multi-camadas e multi-graduados. O PECVD é utilizado principalmente na indústria de semicondutores, nos campos tribológico, ótico e biomédico, enquanto a pulverização catódica é utilizada principalmente para materiais dieléctricos e aplicações tribológicas.

Qual é a diferença entre CVD e PECVD?

A diferença entre o PECVD e a tecnologia CVD tradicional é que o plasma contém um grande número de electrões de alta energia, que podem fornecer a energia de ativação necessária no processo de deposição de vapor químico, alterando assim o modo de fornecimento de energia do sistema de reação. Uma vez que a temperatura dos electrões no plasma é tão elevada como 10000K, a colisão entre os electrões e as moléculas de gás pode promover a quebra de ligações químicas e a recombinação das moléculas de gás de reação para gerar grupos químicos mais activos, enquanto todo o sistema de reação mantém uma temperatura mais baixa.

Assim, em comparação com o processo CVD, o PECVD pode realizar o mesmo processo de deposição química de vapor com uma temperatura mais baixa.

Que factores devem ser considerados na seleção do equipamento de deposição de película fina?

Devem ser considerados vários factores ao selecionar o equipamento de deposição de película fina. A técnica (PVD, CVD, ALD, MBE) deve estar alinhada com as propriedades desejadas da película e com o material específico que está a ser depositado. O tamanho e a configuração da câmara de deposição devem ser compatíveis com os requisitos de tamanho e forma do substrato. As capacidades do equipamento em termos de controlo da espessura da película, uniformidade e velocidade de deposição devem satisfazer as necessidades da aplicação. As considerações também devem incluir a disponibilidade e a compatibilidade de materiais precursores ou fontes alvo para a composição desejada da película. Outros factores a considerar são a facilidade de operação, os requisitos de manutenção, a fiabilidade do sistema de vácuo e quaisquer características adicionais, como a monitorização in situ ou opções de controlo. A consulta de especialistas ou fabricantes pode fornecer uma orientação valiosa na seleção do equipamento de deposição de película fina mais adequado para uma aplicação específica.

Que factores devem ser considerados na seleção de um sistema PACVD?

Ao selecionar um sistema PACVD, devem ser considerados vários factores. Em primeiro lugar, o sistema deve ter um tamanho e uma configuração de câmara adequados para acomodar as dimensões desejadas do substrato e os requisitos de produção. A fonte de plasma, como um gerador de RF, deve ser capaz de gerar e manter um plasma estável. O sistema deve também proporcionar um controlo preciso dos parâmetros do processo, como os caudais de gás, a pressão e a temperatura, para obter as propriedades desejadas da película. É importante considerar a compatibilidade do sistema com os materiais de revestimento desejados e a disponibilidade de gases precursores. Além disso, o sistema deve ter características de segurança adequadas e ser de fácil utilização para facilitar a operação e a manutenção. A consulta de fabricantes e especialistas na área pode ajudar a selecionar o sistema PACVD mais adequado para as necessidades específicas de revestimento.

Factores e parâmetros que influenciam a deposição de películas finas

Taxa de deposição:

A taxa a que a película é produzida, tipicamente medida em espessura dividida pelo tempo, é crucial para selecionar uma tecnologia adequada à aplicação. As taxas de deposição moderadas são suficientes para películas finas, enquanto as taxas de deposição rápidas são necessárias para películas espessas. É importante encontrar um equilíbrio entre a velocidade e o controlo preciso da espessura da película.

Uniformidade:

A consistência da película ao longo do substrato é conhecida como uniformidade, que normalmente se refere à espessura da película, mas também pode estar relacionada com outras propriedades, como o índice de refração. É importante ter um bom entendimento da aplicação para evitar sub ou superespecificar a uniformidade.

Capacidade de preenchimento:

A capacidade de preenchimento ou cobertura de etapas refere-se a quão bem o processo de deposição cobre a topografia do substrato. O método de deposição utilizado (por exemplo, CVD, PVD, IBD ou ALD) tem um impacto significativo na cobertura e no preenchimento dos degraus.

Características da película:

As características da película dependem dos requisitos da aplicação, que podem ser classificados como fotónicos, ópticos, electrónicos, mecânicos ou químicos. A maioria das películas tem de cumprir requisitos em mais do que uma categoria.

Temperatura do processo:

As características da película são significativamente afectadas pela temperatura do processo, que pode ser limitada pela aplicação.

Danos:

Cada tecnologia de deposição tem o potencial de danificar o material depositado, sendo as características mais pequenas mais susceptíveis a danos no processo. A poluição, a radiação UV e o bombardeamento de iões estão entre as potenciais fontes de danos. É crucial compreender as limitações dos materiais e ferramentas.

Que considerações de segurança estão associadas à operação de equipamentos de deposição de película fina?

A operação de equipamentos de deposição de película fina requer determinadas considerações de segurança para garantir o bem-estar dos operadores e evitar potenciais perigos. Algumas técnicas de deposição envolvem a utilização de temperaturas elevadas, ambientes de vácuo ou gases tóxicos. Devem ser implementados protocolos de segurança adequados, incluindo a formação apropriada dos operadores, a utilização de equipamento de proteção individual (EPI) e a adesão às directrizes de segurança fornecidas pelo fabricante do equipamento e pelas agências reguladoras. Devem ser instalados sistemas de ventilação adequados para lidar com quaisquer gases ou subprodutos perigosos gerados durante o processo de deposição. Devem ser implementados sistemas de fecho de emergência, alarmes e encravamentos para lidar com eventos inesperados ou avarias do equipamento. A manutenção e as inspecções periódicas também devem ser realizadas para garantir a segurança e a funcionalidade do equipamento. É crucial ter protocolos de segurança bem estabelecidos e seguir as práticas recomendadas para minimizar os riscos associados ao funcionamento do equipamento de deposição de película fina.
