Produtos Equipamento térmico Forno CVD e PECVD Inclined rotary plasma enhanced chemical deposition (PECVD) tube furnace machine

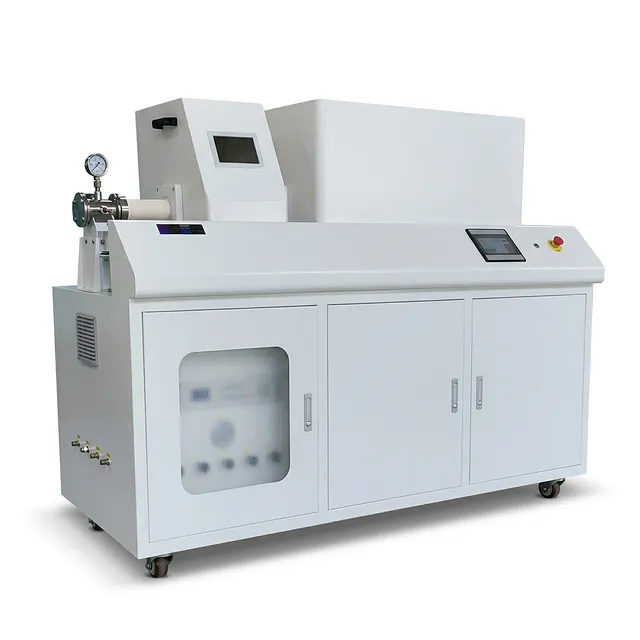

Máquina de forno tubular rotativo inclinado para deposição química melhorada por plasma (PECVD)

Forno CVD e PECVD

Máquina de forno tubular rotativo inclinado para deposição química melhorada por plasma (PECVD)

Número do item : KT-PE16

O preço varia com base em specs and customizations


Temperatura máxima
1600 ℃
Temperatura de trabalho constante
1550 ℃
Diâmetro do tubo do forno
60 mm
Comprimento da zona de aquecimento
2x300 mm
Taxa de aquecimento
0-10 ℃/min
ISO & CE icon

Envio:

Entre em contato conosco para obter detalhes de envio. Aproveite On-time Dispatch Guarantee.

Aplicações

KT-PE16 Forno PECVD rotativo inclinado O forno PECVD é composto por uma fonte de plasma RF de 500W, um forno tubular TF-1200 de duas zonas, 4 unidades de controlo preciso de gás MFC e uma estação de vácuo padrão. A temperatura máxima do forno. A temperatura de trabalho é de até 1600 ℃, o tubo do forno é um tubo de cerâmica Al2O2 de 60 mm de diâmetro; Medidor de fluxo de massa MFC de 4 canais com fontes de gás de CH4, H2, O2 e N2; A estação de vácuo é uma bomba de vácuo de palheta rotativa 4L / S, máx. A pressão de vácuo é de até 10Pa

Vantagens

  • Fonte de plasma RF de correspondência automática, ampla gama de potência de saída de 5-500W, saída estável
  • Sistema de deslizamento da câmara do forno para aquecimento de alta velocidade e arrefecimento de curta duração, arrefecimento rápido auxiliar e movimento de deslizamento automático estão disponíveis
  • Controlo de temperatura programável PID, excelente precisão de controlo e suporte de controlo remoto e controlo centralizado
  • Controlo de caudalímetro de massa MFC de alta precisão, pré-mistura de gases de origem e velocidade de fornecimento de gás estável
  • Flange de vácuo de aço inoxidável com várias portas de adaptação para atender a diferentes configurações de estação de bomba de vácuo, boa vedação e alto grau de vácuo
  • O CTF Pro aplica um controlador de ecrã tátil TFT de 7 polegadas, configuração de programa mais amigável e análise de dados históricos

Vantagens de segurança

  • O forno tubular Kindle Tech possui proteção contra sobrecarga de corrente e função de alarme de temperatura, o forno desliga-se automaticamente
  • O forno possui uma função de deteção de pares térmicos, o forno pára de aquecer e o alarme é ativado quando é detectada uma avaria ou falha
  • PE Pro suporta a função de reinício de falha de energia, o forno retomará o programa de aquecimento do forno quando a energia é recebida após a falha

Especificações técnicas

Modelo do forno PE-1600-60
Temperatura máxima 1600℃
Temperatura de trabalho constante 1550℃
Material do tubo do forno Tubo de Al2O3 de alta pureza
Diâmetro do tubo do forno 60mm
Comprimento da zona de aquecimento 2x300mm
Material da câmara Fibra de alumina do Japão
Elemento de aquecimento Disilicida de molibdénio
Taxa de aquecimento 0-10℃/min
Par térmico Tipo B
Controlador de temperatura Controlador PID digital/controlador PID com ecrã tátil
Precisão do controlo de temperatura ±1℃
Unidade de plasma RF
Potência de saída 5 -500W ajustável com estabilidade de ± 1%
Frequência de RF 13,56 MHz ±0,005% de estabilidade
Potência de reflexão 350W máx.
Emparelhamento Automático
Ruído <50 dB
Arrefecimento Arrefecimento a ar.
Unidade de controlo de precisão do gás
Medidor de caudal Medidor de caudal mássico MFC
Canais de gás 4 canais
Caudal MFC1: 0-5SCCM O2
MFC2: 0-20SCMCH4
MFC3: 0- 100SCCM H2
MFC4: 0-500 SCCM N2
Linearidade ±0,5% F.S.
Repetibilidade ±0,2% F.S.
Tubagem e válvula Aço inoxidável
Pressão máxima de funcionamento 0,45MPa
Controlador do caudalímetro Controlador de botão digital/controlador de ecrã tátil
Unidade de vácuo standard (opcional)
Bomba de vácuo Bomba de vácuo de palhetas rotativas
Caudal da bomba 4L/S
Porta de aspiração de vácuo KF25
Medidor de vácuo Vacuómetro de silicone Pirani/Resistance
Pressão de vácuo nominal 10Pa
Unidade de alto vácuo (opcional)
Bomba de vácuo Bomba de palhetas rotativas+Bomba molecular
Caudal da bomba 4L/S+110L/S
Porta de aspiração de vácuo KF25
Medidor de vácuo Medidor de vácuo composto
Pressão de vácuo nominal 6x10-5Pa
As especificações e configurações acima podem ser personalizadas

Pacote padrão

Não. Descrição Quantidade
1 Forno 1
2 Tubo de quartzo 1
3 Flange de vácuo 2
4 Bloco térmico do tubo 2
5 Gancho do bloco térmico do tubo 1
6 Luva resistente ao calor 1
7 Fonte de plasma RF 1
8 Controlo preciso do gás 1
9 Unidade de vácuo 1
10 Manual de instruções 1

Configuração opcional

  • Deteção e monitorização de gases no tubo, como H2, O2, etc.
  • Monitorização e registo independentes da temperatura do forno
  • Porta de comunicação RS 485 para controlo remoto por PC e exportação de dados
  • Controlo do caudal de alimentação de gases de inserção, como o caudalímetro de massa e o caudalímetro de flutuador
  • Controlador de temperatura de ecrã tátil com funções versáteis e fáceis de utilizar
  • Configurações de estação de bomba de alto vácuo, como bomba de vácuo de palhetas, bomba molecular, bomba de difusão

Fornecer serviços personalizados

Através da implementação de processos de fusão inovadores e de última geração, adquirimos ampla experiência no desenvolvimento e fabricação de produtos de vidro de qualidade, oferecendo uma ampla gama de produtos ópticos produtos de vidro para uma variedade de aplicações comerciais, industriais e científicas. A empresa fornece várias especificações de vidro óptico, como vidro bruto, peças cortadas e componentes acabados, e coopera estreitamente com os clientes para personalizar os produtos de acordo com as necessidades do cliente. Com um compromisso inabalável com a qualidade, garantimos que nossos clientes recebam a solução perfeita e adaptada às suas necessidades.

Para mais orçamentos, entre em contato conosco.

Projetado para você

KinTek fornece serviços e equipamentos personalizados para clientes em todo o mundo, nosso trabalho em equipe especializado e engenheiros experientes são capazes de realizar os requisitos de equipamentos de hardware e software de adaptação personalizada e ajudar nosso cliente a construa equipamentos e soluções exclusivos e personalizados!

Por favor, deixe suas idéias para nós, nossos engenheiros estão prontos para você agora!

FAQ

O que é um forno tubular?

O forno tubular de laboratório é um forno tubular clássico de aquecimento externo de alta temperatura, também chamado de forno de aquecimento de parede quente.

De acordo com a temperatura de trabalho diferente, o material do tubo do forno geralmente pode ser tubos de quartzo transparentes, tubos de cerâmica de alumina de alta pureza e tubos de liga metálica de alta resistência.

Para atender a diferentes propósitos de pesquisa térmica, o forno de tubo pode ser projetado com várias zonas de aquecimento, de modo a ter um controle flexível do gradiente de temperatura na câmara de trabalho do tubo; o tubo do forno pode funcionar com um ambiente de trabalho de atmosfera controlada ou um ambiente de trabalho de alto vácuo.

O que é o forno CVD?

A deposição química de vapor (CVD) é uma tecnologia que utiliza várias fontes de energia, como aquecimento, excitação de plasma ou radiação de luz para reagir quimicamente substâncias químicas gasosas ou de vapor na fase gasosa ou na interface gás-sólido para formar depósitos sólidos no reator por meio de reação química. simplificando, duas ou mais matérias-primas gasosas são introduzidas em uma câmara de reação e, em seguida, reagem entre si para formar um novo material e depositá-lo na superfície do substrato.

O forno CVD é um sistema de forno combinado com unidade de forno tubular de alta temperatura, unidade de controle de gases e unidade de vácuo, é amplamente utilizado para experimentos e produção de preparação de material composto, processo microeletrônico, optoeletrônico semicondutor, utilização de energia solar, comunicação de fibra ótica, tecnologia de supercondutor, campo de revestimento protetor.

Como é que um forno tubular funciona?

Os elementos de aquecimento do forno tubular são colocados em torno da cavidade cilíndrica, o forno só pode aquecer as amostras na cavidade cilíndrica através de radiação térmica indireta, uma vez que o tubo do forno pode impedir que o material da amostra entre em contato com os elementos de aquecimento do forno e os materiais de isolamento, de modo que o forno tubular cria uma câmara de calor isolada e limpa e reduz os riscos de contaminação do material da amostra pelo forno.

Como é que o forno CVD funciona?

O sistema de forno CVD consiste em uma unidade de forno de tubo de alta temperatura, unidade de controle preciso da fonte de gás reagente, estação de bomba de vácuo e peças de montagem correspondentes.

A bomba de vácuo é para remover o ar do tubo de reação e garantir que não haja gases indesejados dentro do tubo de reação, depois que o forno de tubo aquecerá o tubo de reação a uma temperatura alvo, então a unidade de controle preciso da fonte de gás reagente pode introduzir gases diferentes com uma proporção definida no tubo do forno para a reação química, a deposição de vapor químico será formada no forno CVD.

Qual é o princípio básico da CVD?

O princípio básico da Deposição em Vapor Químico (CVD) consiste em expor um substrato a um ou mais precursores voláteis que reagem ou se decompõem na sua superfície para produzir um depósito de película fina. Este processo pode ser utilizado para várias aplicações, tais como películas de modelação, materiais de isolamento e camadas metálicas condutoras. A CVD é um processo versátil que pode sintetizar revestimentos, pós, fibras, nanotubos e componentes monolíticos. Também é capaz de produzir a maioria dos metais e ligas metálicas e seus compostos, semicondutores e sistemas não metálicos. A deposição de um sólido numa superfície aquecida a partir de uma reação química na fase de vapor caracteriza o processo CVD.

O que é o método PECVD?

O PECVD (Plasma Enhanced Chemical Vapor Deposition) é um processo utilizado no fabrico de semicondutores para depositar películas finas em dispositivos microelectrónicos, células fotovoltaicas e painéis de visualização. Na PECVD, um precursor é introduzido na câmara de reação em estado gasoso e a assistência de meios reactivos de plasma dissocia o precursor a temperaturas muito mais baixas do que na CVD. Os sistemas PECVD oferecem uma excelente uniformidade da película, um processamento a baixa temperatura e um elevado rendimento. São utilizados numa vasta gama de aplicações e desempenharão um papel cada vez mais importante na indústria de semicondutores, à medida que a procura de dispositivos electrónicos avançados continua a crescer.

Como é que o PACVD funciona?

O PACVD funciona através da introdução de uma mistura de gases precursores numa câmara de vácuo, onde é gerado um plasma. A fonte de plasma, normalmente um gerador de radiofrequência (RF), energiza os gases, decompondo-os em espécies reactivas. Estas espécies reactivas reagem então com a superfície do substrato, formando um revestimento de película fina. O plasma também ajuda na ativação e limpeza do substrato, promovendo a adesão e melhorando as propriedades da película.

Quais são os métodos utilizados para depositar películas finas?

Os dois principais métodos utilizados para depositar películas finas são a deposição química de vapor (CVD) e a deposição física de vapor (PVD). A CVD envolve a introdução de gases reagentes numa câmara, onde estes reagem na superfície da bolacha para formar uma película sólida. A PVD não envolve reacções químicas; em vez disso, são criados vapores de materiais constituintes no interior da câmara, que depois se condensam na superfície da bolacha para formar uma película sólida. Os tipos mais comuns de PVD incluem a deposição por evaporação e a deposição por pulverização catódica. Os três tipos de técnicas de deposição por evaporação são a evaporação térmica, a evaporação por feixe de electrões e o aquecimento indutivo.

Qual é a aplicação do forno tubular?

O forno tubular é usado principalmente em metalurgia, vidro, tratamento térmico, ânodo de lítio e materiais catódicos, novas energias, abrasivos e outras indústrias, e é um equipamento profissional para medir materiais sob certas condições de temperatura.

O forno tubular apresenta estrutura simples, operação fácil, controle fácil e produção contínua.

O forno tubular também é amplamente aplicado nos sistemas CVD (deposição de vapor químico) e CVD aprimorado por plasma.

Que gás é utilizado no processo CVD?

Existem tremendas fontes de gás que podem ser usadas no processo CVD, as reações químicas comuns do CVD incluem pirólise, fotólise, redução, oxidação, redox, de modo que os gases envolvidos nessas reações químicas podem ser usados no processo CVD.

Tomamos o crescimento de grafeno CVD como exemplo, os gases usados no processo CVD serão CH4, H2, O2 e N2.

Quais são os diferentes tipos de métodos CVD?

Os diferentes tipos de métodos de CVD incluem a CVD à pressão atmosférica (APCVD), a CVD a baixa pressão (LPCVD), a CVD a ultra-alto vácuo, a CVD suportada por aerossóis, a CVD por injeção direta de líquido, a CVD de parede quente, a CVD de parede fria, a CVD por plasma de micro-ondas, a CVD melhorada por plasma (PECVD), a CVD melhorada por plasma remoto, a CVD melhorada por plasma de baixa energia, a CVD por camada atómica, a CVD por combustão e a CVD por filamento quente. Estes métodos diferem no mecanismo pelo qual as reacções químicas são desencadeadas e nas condições de funcionamento.

Para que é utilizado o PECVD?

O PECVD (Plasma Enhanced Chemical Vapor Deposition) é amplamente utilizado na indústria de semicondutores para fabricar circuitos integrados, bem como nos domínios fotovoltaico, tribológico, ótico e biomédico. É utilizado para depositar películas finas para dispositivos microelectrónicos, células fotovoltaicas e painéis de visualização. A PECVD pode produzir compostos e películas únicos que não podem ser criados apenas por técnicas comuns de CVD, e películas que demonstram elevada resistência a solventes e à corrosão com estabilidade química e térmica. Também é utilizado para produzir polímeros orgânicos e inorgânicos homogéneos em grandes superfícies e carbono tipo diamante (DLC) para aplicações tribológicas.

PACVD é PECVD?

Sim, PACVD (deposição de vapor químico assistida por plasma) é um outro termo para PECVD (deposição de vapor químico melhorada por plasma). Este processo utiliza um plasma energético formado num campo elétrico para ativar a reação CVD a temperaturas mais baixas do que a CVD térmica, o que o torna ideal para substratos ou películas depositadas com um baixo orçamento térmico. Variando o plasma, pode ser adicionado um controlo adicional às propriedades da película depositada. A maioria dos processos PECVD são conduzidos a baixa pressão para estabilizar o plasma de descarga.

O que é o equipamento de deposição de película fina?

O equipamento de deposição de película fina refere-se às ferramentas e métodos utilizados para criar e depositar revestimentos de película fina num material de substrato. Estes revestimentos podem ser feitos de vários materiais e ter características diferentes que podem melhorar ou alterar o desempenho do substrato. A deposição física de vapor (PVD) é uma técnica popular que envolve a vaporização de um material sólido no vácuo e a sua posterior deposição num substrato. Outros métodos incluem a evaporação e o sputtering. O equipamento de deposição de película fina é utilizado na produção de dispositivos opto-electrónicos, implantes médicos e ótica de precisão, entre outros.

Quantos tipos diferentes de fornos tubulares?

O forno tubular pode trabalhar com diferentes funções mecânicas sem problemas, por isso existem muitos tipos diferentes de variações de forno tubular para diferentes fins experimentais, os fornos típicos são os seguintes:

  • Forno de tubo horizontal
  • Forno de tubo vertical
  • Forno de tubo dividido
  • Forno de tubo rotativo
  • Forno de tubo basculante
  • Forno de tubo deslizante
  • Forno de tubo de aquecimento e resfriamento rápido
  • Forno de tubo de alimentação e descarga contínua

Qual é a vantagem do sistema CVD?

  • Pode ser produzida uma vasta gama de películas, películas metálicas, películas não metálicas e películas de ligas multicomponentes, conforme necessário. Ao mesmo tempo, pode preparar cristais de alta qualidade que são difíceis de obter por outros métodos, como GaN, BP, etc.
  • A velocidade de formação da película é rápida, geralmente vários microns por minuto ou mesmo centenas de microns por minuto. É possível depositar simultaneamente grandes quantidades de revestimentos com composição uniforme, o que é incomparável com outros métodos de preparação de filmes, como epitaxia de fase líquida (LPE) e epitaxia de feixe molecular (MBE).
  • As condições de trabalho são realizadas sob pressão normal ou condições de baixo vácuo, de modo que o revestimento tem boa difração, e as peças de trabalho com formas complexas podem ser uniformemente revestidas, o que é muito superior ao PVD.
  • Devido à difusão mútua do gás de reação, do produto da reação e do substrato, pode obter-se um revestimento com boa força de adesão, o que é crucial para a preparação de películas reforçadas à superfície, tais como películas resistentes ao desgaste e anti-corrosão.
  • Algumas películas crescem a uma temperatura muito inferior ao ponto de fusão do material da película. Sob a condição de crescimento a baixa temperatura, o gás de reação e a parede do reator e as impurezas contidas neles quase não reagem, de modo que um filme com alta pureza e boa cristalinidade pode ser obtido.
  • A deposição química de vapor pode obter uma superfície de deposição lisa. Isso ocorre porque, em comparação com o LPE, a deposição de vapor químico (CVD) é realizada sob alta saturação, com alta taxa de nucleação, alta densidade de nucleação e distribuição uniforme em todo o plano, resultando em uma superfície lisa macroscópica. Ao mesmo tempo, na deposição de vapor químico, o caminho livre médio das moléculas (átomos) é muito maior do que o LPE, de modo que a distribuição espacial das moléculas é mais uniforme, o que favorece a formação de uma superfície de deposição lisa.
  • Baixos danos por radiação, que é uma condição necessária para a fabricação de semicondutores de óxido metálico (MOS) e outros dispositivos

Quais são as vantagens da utilização de máquinas de deposição química de vapor?

As máquinas de deposição de vapor químico oferecem várias vantagens na deposição de película fina. Permitem um controlo preciso das propriedades da película, como a espessura, a composição e a uniformidade. A CVD pode depositar películas em grandes áreas e formas complexas, tornando-a adequada para uma vasta gama de aplicações. A técnica permite a deposição de uma variedade de materiais, incluindo metais, semicondutores, cerâmicas e compostos orgânicos. As películas CVD podem apresentar excelente aderência, pureza e conformidade com a superfície do substrato. Além disso, as máquinas CVD podem funcionar a temperaturas relativamente baixas, reduzindo o stress térmico no substrato e permitindo a deposição em materiais sensíveis à temperatura.

Quais são as vantagens do PECVD?

As principais vantagens do PECVD são a sua capacidade de operar a temperaturas de deposição mais baixas, proporcionando uma melhor conformidade e cobertura de degraus em superfícies irregulares, um controlo mais rigoroso do processo de película fina e elevadas taxas de deposição. O PECVD permite aplicações bem sucedidas em situações em que as temperaturas convencionais de CVD poderiam potencialmente danificar o dispositivo ou o substrato que está a ser revestido. Ao funcionar a uma temperatura mais baixa, o PECVD cria menos tensão entre as camadas de película fina, permitindo um desempenho elétrico de elevada eficiência e uma ligação de acordo com padrões muito elevados.

Quais são as vantagens da utilização do PACVD?

O PACVD oferece várias vantagens em aplicações de revestimento de película fina. Em primeiro lugar, a utilização de plasma permite temperaturas de processo mais baixas em comparação com outros métodos de deposição, reduzindo o stress térmico no substrato. O PACVD também permite um controlo preciso da composição e estrutura do revestimento, permitindo propriedades de película personalizadas. O plasma aumenta a reatividade dos gases precursores, resultando numa melhor qualidade, densidade e aderência da película. Além disso, o PACVD pode ser utilizado para depositar revestimentos em formas complexas e materiais delicados, tornando-o versátil para várias indústrias.

O que é a tecnologia de deposição de película fina?

A tecnologia de deposição de película fina é o processo de aplicação de uma película muito fina de material, com uma espessura que varia entre alguns nanómetros e 100 micrómetros, sobre uma superfície de substrato ou sobre revestimentos previamente depositados. Esta tecnologia é utilizada na produção de eletrónica moderna, incluindo semicondutores, dispositivos ópticos, painéis solares, CDs e unidades de disco. As duas grandes categorias de deposição de película fina são a deposição química, em que uma alteração química produz um revestimento depositado quimicamente, e a deposição física de vapor, em que um material é libertado de uma fonte e depositado num substrato através de processos mecânicos, electromecânicos ou termodinâmicos.

Quais são as vantagens de utilizar um forno tubular?

Os fornos tubulares oferecem várias vantagens para aplicações de alta temperatura. Em primeiro lugar, proporcionam um controlo preciso e uniforme da temperatura, permitindo processos de aquecimento precisos e repetíveis. Isto é crucial para a investigação de materiais e aplicações de tratamento térmico onde a consistência da temperatura é essencial. Em segundo lugar, os fornos tubulares têm um design compacto, tornando-os adequados para utilização em espaços laboratoriais ou industriais limitados. São também versáteis e podem acomodar uma vasta gama de tamanhos e formas de amostras. Para além disso, os fornos tubulares são eficientes em termos energéticos, uma vez que normalmente têm um bom isolamento e podem atingir temperaturas elevadas rapidamente. Alguns modelos também oferecem perfis de temperatura programáveis, permitindo ciclos de aquecimento e arrefecimento automatizados. Em geral, os fornos tubulares permitem processos de alta temperatura eficientes e controlados em vários domínios científicos e industriais.

O que significa PECVD?

O PECVD é uma tecnologia que utiliza o plasma para ativar o gás de reação, promover a reação química na superfície do substrato ou no espaço próximo da superfície e gerar uma película sólida. O princípio básico da tecnologia de deposição de vapor químico de plasma é que, sob a ação do campo elétrico de RF ou DC, o gás de origem é ionizado para formar um plasma, o plasma de baixa temperatura é usado como fonte de energia, uma quantidade apropriada de gás de reação é introduzida e a descarga de plasma é usada para ativar o gás de reação e realizar a deposição de vapor químico.

De acordo com o método de geração de plasma, ele pode ser dividido em plasma de RF, plasma de DC e plasma de micro-ondas CVD, etc ...

Quais são as aplicações das máquinas de deposição química de vapor?

As máquinas de deposição de vapor químico encontram aplicações em várias indústrias e campos de investigação. Na indústria dos semicondutores, a CVD é utilizada para depositar películas finas para circuitos integrados, como o dióxido de silício e o nitreto de silício. A CVD é também utilizada na produção de células solares de película fina, onde são depositados materiais como o telureto de cádmio ou o seleneto de cobre, índio e gálio. Outras aplicações incluem a deposição de revestimentos protectores, tais como películas de carbono tipo diamante, revestimentos resistentes ao desgaste e revestimentos antirreflexo. A CVD é também utilizada na produção de revestimentos ópticos, tais como películas finas para espelhos, filtros e guias de ondas.

Qual é a diferença entre ALD e PECVD?

O ALD é um processo de deposição de películas finas que permite uma resolução atómica da espessura da camada, uma excelente uniformidade de superfícies de elevado rácio de aspeto e camadas sem orifícios. Isto é conseguido através da formação contínua de camadas atómicas numa reação auto-limitada. O PECVD, por outro lado, envolve a mistura do material de origem com um ou mais precursores voláteis, utilizando um plasma para interagir quimicamente e decompor o material de origem. Os processos utilizam calor com pressões mais elevadas, o que conduz a uma película mais reprodutível, em que a espessura da película pode ser gerida por tempo/potência. Estas películas são mais estequiométricas, mais densas e são capazes de produzir películas isolantes de maior qualidade.

Quais são as aplicações mais comuns do PACVD?

O PACVD tem uma vasta gama de aplicações em indústrias como a automóvel, a aeroespacial, a eletrónica e a biomédica. É normalmente utilizado para a deposição de revestimentos decorativos e resistentes ao desgaste em ferramentas de corte, componentes de motores e peças automóveis. O PACVD é também utilizado para a produção de revestimentos de barreira em dispositivos electrónicos para aumentar a resistência à corrosão e melhorar o desempenho. No domínio biomédico, os revestimentos PACVD são aplicados em implantes médicos para promover a biocompatibilidade e reduzir o desgaste. Além disso, o PACVD é utilizado na indústria ótica para a deposição de revestimentos antirreflexo e resistentes a riscos em lentes e ecrãs.

Quais são as vantagens da utilização de equipamento de deposição de películas finas?

O equipamento de deposição de película fina oferece várias vantagens em diversas indústrias e campos de investigação. Permite um controlo preciso das propriedades da película, como a espessura, a composição e a estrutura, possibilitando a obtenção de materiais personalizados com funcionalidades específicas. As películas finas podem ser depositadas em grandes áreas, formas complexas e diferentes materiais de substrato. O processo de deposição pode ser optimizado para obter uma elevada uniformidade, adesão e pureza das películas. Além disso, o equipamento de deposição de películas finas pode funcionar a temperaturas relativamente baixas, reduzindo o stress térmico no substrato e permitindo a deposição em materiais sensíveis à temperatura. As películas finas encontram aplicações em áreas como a eletrónica, a ótica, a energia, os revestimentos e os dispositivos biomédicos, oferecendo um melhor desempenho, proteção ou funcionalidade.

Que precauções de segurança devem ser tomadas quando se utiliza um forno tubular?

Ao utilizar um forno tubular, é importante seguir as precauções de segurança para evitar acidentes e garantir a segurança do operador e das amostras. Em primeiro lugar, deve ser fornecida formação adequada ao pessoal que opera o forno, de modo a assegurar que eles compreendem o seu funcionamento, as características de segurança e os procedimentos de emergência. Em segundo lugar, deve ser utilizado equipamento de proteção individual (EPI) adequado, como luvas resistentes ao calor, óculos de proteção e batas de laboratório, para proteção contra queimaduras e potenciais riscos. Em terceiro lugar, é crucial carregar corretamente a amostra ou o material no interior do forno, assegurando que está bem posicionado e que não obstrui o fluxo de ar. Deve ser assegurada uma ventilação adequada para remover quaisquer gases ou fumos potenciais gerados durante o aquecimento. É também importante inspecionar e manter regularmente o forno, incluindo a verificação dos elementos de aquecimento e das ligações eléctricas, para garantir um funcionamento seguro e fiável.

Qual é a diferença entre CVD e PECVD?

A diferença entre o PECVD e a tecnologia CVD tradicional é que o plasma contém um grande número de electrões de alta energia, que podem fornecer a energia de ativação necessária no processo de deposição de vapor químico, alterando assim o modo de fornecimento de energia do sistema de reação. Uma vez que a temperatura dos electrões no plasma é tão elevada como 10000K, a colisão entre os electrões e as moléculas de gás pode promover a quebra de ligações químicas e a recombinação das moléculas de gás de reação para gerar grupos químicos mais activos, enquanto todo o sistema de reação mantém uma temperatura mais baixa.

Assim, em comparação com o processo CVD, o PECVD pode realizar o mesmo processo de deposição química de vapor com uma temperatura mais baixa.

Que factores devem ser considerados na seleção de uma máquina de deposição de vapor químico?

Devem ser considerados vários factores ao selecionar uma máquina de deposição química de vapor. As propriedades necessárias da película, tais como composição, espessura e uniformidade, devem estar alinhadas com as capacidades da máquina. O tamanho da câmara de deposição deve acomodar o tamanho e a forma do substrato desejado. A gama de temperatura e pressão da máquina deve corresponder aos requisitos específicos de deposição. É também importante considerar a disponibilidade e compatibilidade dos gases precursores para a deposição do material pretendido. Outras considerações incluem a facilidade de operação, os requisitos de manutenção e o nível de automação ou capacidades de controlo. Além disso, a consulta de especialistas ou fabricantes pode fornecer orientações valiosas para a seleção da máquina CVD mais adequada para uma aplicação específica.

Qual é a diferença entre PECVD e pulverização catódica?

A PECVD e a pulverização catódica são ambas técnicas de deposição física de vapor utilizadas para a deposição de películas finas. A PECVD é um processo difusivo conduzido por gás que produz películas finas de alta qualidade, enquanto a pulverização catódica é uma deposição em linha de visão. A PECVD permite uma melhor cobertura em superfícies irregulares, como valas e paredes, e uma elevada conformidade, podendo produzir compostos e películas únicos. Por outro lado, a pulverização catódica é boa para a deposição de camadas finas de vários materiais, ideal para criar sistemas de revestimento multi-camadas e multi-graduados. O PECVD é utilizado principalmente na indústria de semicondutores, nos campos tribológico, ótico e biomédico, enquanto a pulverização catódica é utilizada principalmente para materiais dieléctricos e aplicações tribológicas.

Que factores devem ser considerados na seleção de um sistema PACVD?

Ao selecionar um sistema PACVD, devem ser considerados vários factores. Em primeiro lugar, o sistema deve ter um tamanho e uma configuração de câmara adequados para acomodar as dimensões desejadas do substrato e os requisitos de produção. A fonte de plasma, como um gerador de RF, deve ser capaz de gerar e manter um plasma estável. O sistema deve também proporcionar um controlo preciso dos parâmetros do processo, como os caudais de gás, a pressão e a temperatura, para obter as propriedades desejadas da película. É importante considerar a compatibilidade do sistema com os materiais de revestimento desejados e a disponibilidade de gases precursores. Além disso, o sistema deve ter características de segurança adequadas e ser de fácil utilização para facilitar a operação e a manutenção. A consulta de fabricantes e especialistas na área pode ajudar a selecionar o sistema PACVD mais adequado para as necessidades específicas de revestimento.

Que factores devem ser considerados na seleção do equipamento de deposição de película fina?

Devem ser considerados vários factores ao selecionar o equipamento de deposição de película fina. A técnica (PVD, CVD, ALD, MBE) deve estar alinhada com as propriedades desejadas da película e com o material específico que está a ser depositado. O tamanho e a configuração da câmara de deposição devem ser compatíveis com os requisitos de tamanho e forma do substrato. As capacidades do equipamento em termos de controlo da espessura da película, uniformidade e velocidade de deposição devem satisfazer as necessidades da aplicação. As considerações também devem incluir a disponibilidade e a compatibilidade de materiais precursores ou fontes alvo para a composição desejada da película. Outros factores a considerar são a facilidade de operação, os requisitos de manutenção, a fiabilidade do sistema de vácuo e quaisquer características adicionais, como a monitorização in situ ou opções de controlo. A consulta de especialistas ou fabricantes pode fornecer uma orientação valiosa na seleção do equipamento de deposição de película fina mais adequado para uma aplicação específica.

As máquinas de deposição química de vapor podem ser utilizadas para a deposição de películas finas com várias camadas?

Sim, as máquinas de deposição química de vapor podem ser utilizadas para a deposição de películas finas com várias camadas. Através do controlo dos parâmetros de deposição e da introdução sequencial de diferentes gases precursores, é possível depositar várias camadas de diferentes materiais num substrato. Isto permite a criação de estruturas complexas de película fina com propriedades e funcionalidades adaptadas. A sequência de deposição, a temperatura, a pressão e os caudais de gás para cada camada podem ser controlados com precisão para obter a composição e a espessura de película pretendidas. As películas finas multicamadas encontram aplicações em vários domínios, como a microeletrónica, a optoelectrónica e a engenharia de superfícies, em que diferentes camadas desempenham funções específicas ou melhoram o desempenho global do sistema material.

Que considerações de segurança estão associadas à operação de equipamentos de deposição de película fina?

A operação de equipamentos de deposição de película fina requer determinadas considerações de segurança para garantir o bem-estar dos operadores e evitar potenciais perigos. Algumas técnicas de deposição envolvem a utilização de temperaturas elevadas, ambientes de vácuo ou gases tóxicos. Devem ser implementados protocolos de segurança adequados, incluindo a formação apropriada dos operadores, a utilização de equipamento de proteção individual (EPI) e a adesão às directrizes de segurança fornecidas pelo fabricante do equipamento e pelas agências reguladoras. Devem ser instalados sistemas de ventilação adequados para lidar com quaisquer gases ou subprodutos perigosos gerados durante o processo de deposição. Devem ser implementados sistemas de fecho de emergência, alarmes e encravamentos para lidar com eventos inesperados ou avarias do equipamento. A manutenção e as inspecções periódicas também devem ser realizadas para garantir a segurança e a funcionalidade do equipamento. É crucial ter protocolos de segurança bem estabelecidos e seguir as práticas recomendadas para minimizar os riscos associados ao funcionamento do equipamento de deposição de película fina.
Veja mais perguntas frequentes sobre este produto
