Na pulverização catódica de corrente contínua, a pressão necessária varia normalmente entre 1 a 15 mTorr (militorr) dependendo da aplicação específica, do material alvo e das propriedades desejadas da película.A pressão desempenha um papel crítico na determinação da distribuição de energia dos átomos pulverizados, da densidade do plasma e da qualidade geral da película depositada.As pressões mais baixas favorecem os impactos balísticos de alta energia, enquanto as pressões mais elevadas promovem o movimento difusivo e a termização dos átomos pulverizados.A pressão ideal deve equilibrar esses efeitos para obter a uniformidade, a densidade e a adesão desejadas do filme.

---

Pontos-chave explicados:

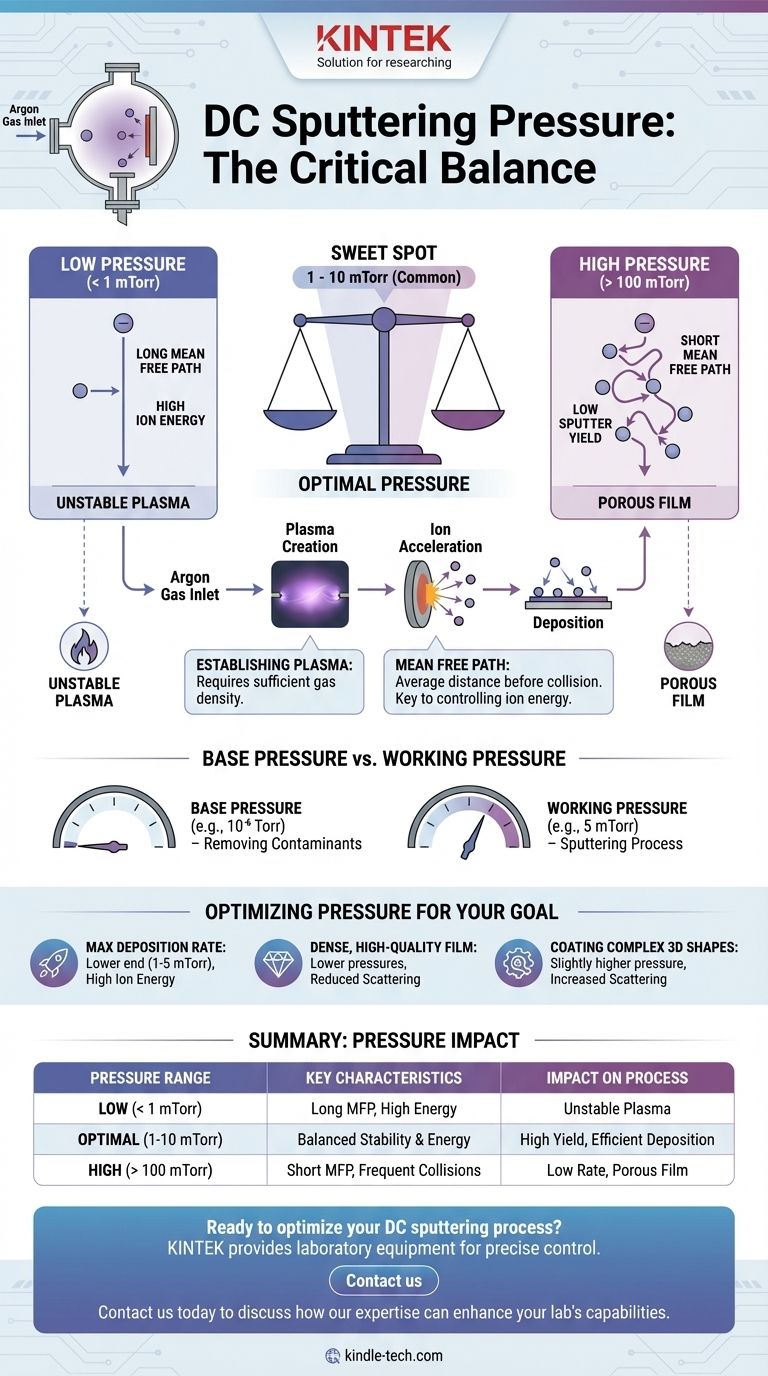

1. Intervalo de pressão na pulverização catódica DC:

   • A pressão de funcionamento típica para a pulverização catódica em corrente contínua é de 1 a 15 mTorr .
   • As pressões mais baixas (1-5 mTorr) permitem impactos balísticos de alta energia onde os átomos pulverizados viajam diretamente para o substrato com um mínimo de colisões.
   • Pressões mais elevadas (5-15 mTorr) promovem o movimento difusivo movimento difusivo, em que os átomos pulverizados sofrem múltiplas colisões com átomos de gás, levando a uma deposição mais aleatória e termalizada.

2. Papel da pressão na pulverização catódica:

   • Caminho livre médio:A pressão determina o caminho livre médio dos átomos pulverizados.A pressões mais baixas, o caminho livre médio é mais longo, permitindo a deposição de alta energia.Em pressões mais altas, o caminho livre médio encurta, levando ao movimento termalizado.
   • Densidade do plasma:A pressão influencia a densidade do plasma, que afecta o nível de ionização e a energia dos átomos pulverizados.A densidade do plasma pode ser calculada utilizando a fórmula:
   • [ n_e = \left(\frac{1}{\lambda_{De}^2}\right) \times \left(\frac{\omega^2 m_e \epsilon_0}{e^2}\right)

3. ] em que (n_e) é a densidade do plasma, (\lambda_{De}) é o comprimento de Debye, (\omega) é a frequência angular, (m_e) é a massa do eletrão, (\epsilon_0) é a permissividade do espaço livre e (e) é a carga elementar.

   • Qualidade da película:A otimização da pressão é crucial para obter as propriedades desejadas da película, como a uniformidade, a densidade e a aderência.
   • Factores que influenciam a seleção da pressão:
   • Material de destino:Diferentes materiais requerem diferentes pressões para atingir rendimentos de pulverização óptimos.Por exemplo, átomos-alvo mais pesados podem beneficiar de pressões mais elevadas para garantir uma transferência de energia suficiente.

4. Requisitos do substrato:As propriedades desejadas da película (por exemplo, densidade, uniformidade) influenciam a escolha da pressão.Os impactos de alta energia a pressões mais baixas são ideais para películas densas, enquanto a deposição termalizada a pressões mais elevadas melhora a cobertura em geometrias complexas.

   • Fonte de energia
   • :A pulverização catódica DC funciona normalmente a pressões mais baixas do que a pulverização catódica RF devido a diferenças na geração de plasma e na eficiência da ionização.
   • Impacto da pressão no rendimento da pulverização

5. : O rendimento da pulverização catódica (número de átomos alvo ejectados por cada ião incidente) depende da energia dos iões, da massa dos átomos alvo e do ângulo de incidência.

   • A pressões mais baixas, energias de iões mais elevadas resultam num maior rendimento de pulverização catódica, mas uma energia excessiva pode provocar danos no substrato. A pressões mais elevadas, o rendimento da pulverização pode diminuir devido à perda de energia das colisões, mas o movimento termalizado melhora a uniformidade da película.
   • Considerações práticas para o controlo da pressão:
   • Conceção da câmara:O sistema de vácuo deve ser capaz de manter a gama de pressão desejada de forma consistente.

6. Caudal de gás:O caudal do gás de pulverização catódica (por exemplo, árgon) deve ser optimizado para atingir a pressão e as condições de plasma desejadas.

   • Monitorização do processo:A monitorização em tempo real dos parâmetros de pressão e plasma assegura uma qualidade consistente da película e a reprodutibilidade do processo.
   • Compensações na seleção da pressão:

Baixa pressão

:As vantagens incluem a deposição de alta energia, películas densas e taxas de deposição mais rápidas.As desvantagens incluem potenciais danos no substrato e fraca cobertura em geometrias complexas.

Alta pressão	:As vantagens incluem uma melhor uniformidade da película e uma melhor cobertura em substratos complexos.As desvantagens incluem taxas de deposição mais baixas e potencial porosidade da película.	Ao selecionar e controlar cuidadosamente a pressão na pulverização catódica DC, os fabricantes podem otimizar o processo de deposição para obter as propriedades de película desejadas para a sua aplicação específica.
Tabela de resumo:	Aspeto	Baixa pressão (1-5 mTorr)
Alta pressão (5-15 mTorr)	Distribuição de energia	Impactos balísticos de alta energia
Movimento difusivo e termalizado	Uniformidade da película	Inferior (impactos diretos)
Maior (deposição aleatória)	Taxa de deposição	Mais rápida
Mais lento	Cobertura do substrato	Fraca em geometrias complexas
Melhor em geometrias complexas	Densidade da película	Mais densa

Potencialmente poroso Risco de danos no substrato Maior
