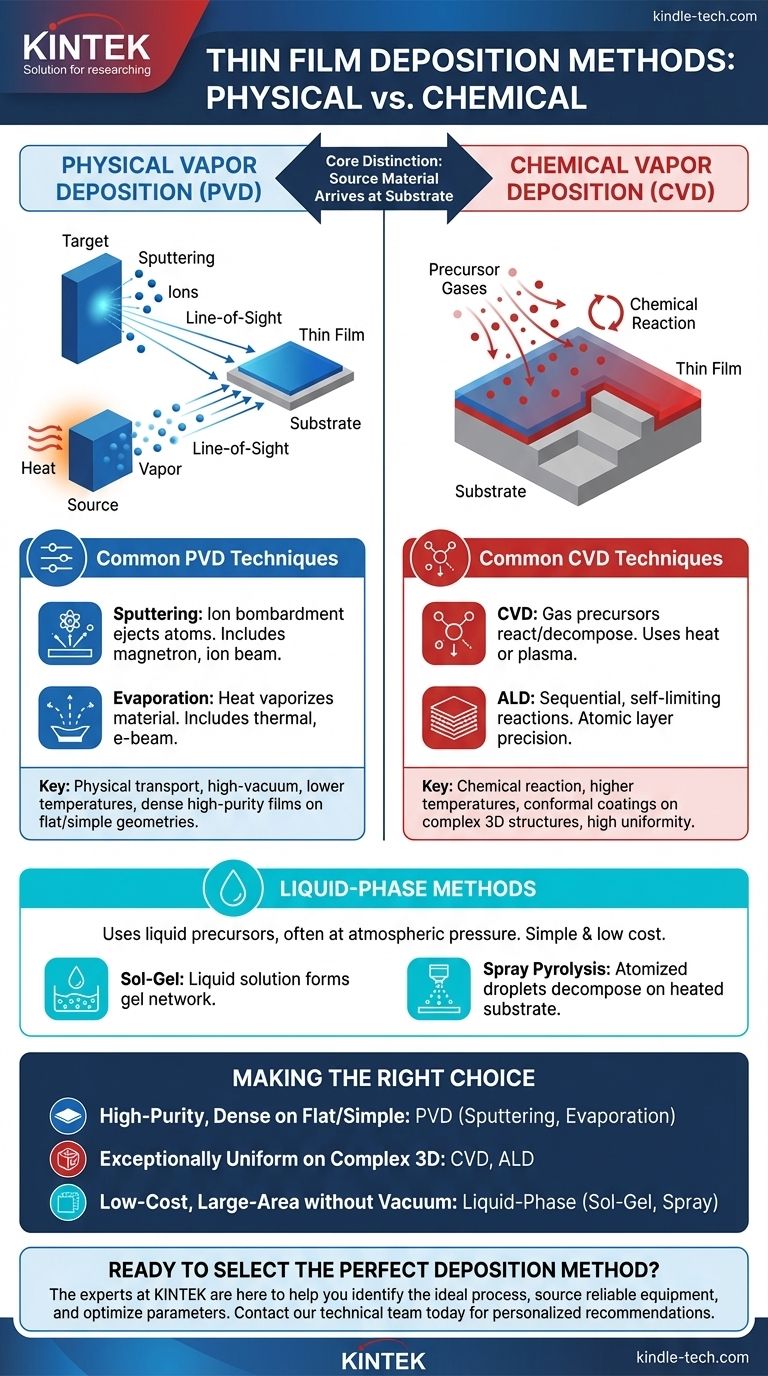

A deposição de películas finas é um processo crítico em várias indústrias, incluindo a dos semicondutores, da ótica e dos revestimentos.Os métodos utilizados para depositar películas finas podem ser genericamente classificados em químicos e técnicas de deposição física .Os métodos químicos envolvem reacções químicas ou soluções para formar películas finas, enquanto os métodos físicos se baseiam em processos físicos como a evaporação ou a pulverização catódica.Os métodos químicos mais comuns incluem Deposição química de vapor (CVD) , Deposição em camada atómica (ALD) e sol-gel enquanto os métodos físicos incluem Deposição Física de Vapor (PVD) , evaporação térmica e pulverização catódica .Cada método tem as suas vantagens e é escolhido com base nas propriedades desejadas da película, no material do substrato e nos requisitos da aplicação.
Pontos-chave explicados:
-
Métodos de deposição química
Estes métodos baseiam-se em reacções químicas ou soluções para depositar películas finas.São amplamente utilizados pela sua precisão e capacidade de produzir revestimentos uniformes.-
Deposição química de vapor (CVD):
- Envolve reacções químicas entre precursores gasosos para formar uma película fina sólida no substrato.
- É comummente utilizado na indústria de semicondutores devido à sua elevada precisão e capacidade de depositar materiais complexos.
-
CVD reforçada por plasma (PECVD):
- Uma variação da CVD que utiliza plasma para melhorar a reação química, permitindo a deposição a temperaturas mais baixas.
-
Deposição de camada atómica (ALD):
- Deposita películas uma camada atómica de cada vez, oferecendo um controlo excecional sobre a espessura e uniformidade da película.
- Ideal para aplicações que requerem revestimentos ultra-finos e conformes.
-
Sol-Gel, Dip Coating e Spin Coating:
- Estes métodos envolvem a aplicação de uma solução líquida ao substrato e a sua posterior solidificação através de secagem ou cura.
- São frequentemente utilizados para revestimentos ópticos e aplicações de baixo custo.
-
Deposição química de vapor (CVD):
-
Métodos de deposição física
Estes métodos utilizam processos físicos para depositar películas finas, como a vaporização ou a pulverização catódica.São conhecidos por produzirem revestimentos de elevada pureza.-
Deposição física de vapor (PVD):
- Inclui técnicas como pulverização catódica , evaporação térmica e evaporação por feixe de electrões .
- A pulverização catódica envolve o bombardeamento de um material alvo com iões para ejetar átomos, que depois se depositam no substrato.
- A evaporação térmica e a evaporação por feixe de electrões envolvem o aquecimento do material até à sua vaporização, condensando-o depois no substrato.
-
Deposição por Laser Pulsado (PLD):
- Utiliza um laser de alta energia para vaporizar o material alvo, formando uma película fina no substrato.
- Adequado para depositar materiais complexos como óxidos e supercondutores.
-
Epitaxia por feixe molecular (MBE):
- Um método altamente preciso para o crescimento de películas finas cristalinas, frequentemente utilizado em aplicações de semicondutores e optoelectrónicas.
-
Deposição física de vapor (PVD):
-
Comparação de métodos
-
Precisão e uniformidade:
- Os métodos químicos, como CVD e ALD, oferecem uma precisão e uniformidade superiores, tornando-os ideais para aplicações de semicondutores e nanotecnologia.
- Os métodos físicos, como a pulverização catódica e a evaporação, são mais adequados para aplicações que requerem revestimentos de elevada pureza.
-
Requisitos de temperatura:
- O CVD e o ALD requerem frequentemente temperaturas elevadas, enquanto o PECVD e os métodos físicos podem funcionar a temperaturas mais baixas.
-
Custo e escalabilidade:
- Os métodos químicos, como sol-gel e revestimento por imersão, são económicos para aplicações em grande escala, enquanto os métodos físicos, como MBE e PLD, são mais caros, mas oferecem maior precisão.
-
Precisão e uniformidade:
-
Aplicações da deposição de películas finas
-
Semicondutores:
- A CVD e a ALD são amplamente utilizadas para a deposição de películas finas em circuitos integrados e microeletrónica.
-
Ótica:
- A pulverização catódica e a evaporação são utilizadas para criar revestimentos antirreflexo e reflectores para lentes e espelhos.
-
Energia:
- As películas finas são utilizadas em células solares, baterias e células de combustível, sendo comuns métodos como a pirólise por pulverização e a CVD.
-
Revestimentos:
- Os métodos PVD, como a pulverização catódica e o revestimento de carbono, são utilizados para revestimentos decorativos e resistentes ao desgaste.
-
Semicondutores:
-
Critérios de seleção para métodos de deposição
-
Compatibilidade de materiais:
- Alguns materiais são mais adequados a métodos específicos (por exemplo, óxidos para PLD, metais para pulverização catódica).
-
Espessura e uniformidade da película:
- ALD e CVD são preferidos para películas ultra-finas e uniformes.
-
Sensibilidade do substrato:
- Os métodos de baixa temperatura, como o PECVD, são ideais para substratos sensíveis ao calor.
-
Custo e rendimento:
- Para a produção de grandes volumes, são preferíveis métodos económicos como o sol-gel e o revestimento por imersão.
-
Compatibilidade de materiais:
Ao compreender os pontos fortes e as limitações de cada método de deposição, pode selecionar a técnica mais adequada para a sua aplicação específica, garantindo um desempenho ótimo e uma boa relação custo-eficácia.
Tabela de resumo:
| Categoria | Métodos | Caraterísticas principais | Aplicações |
|---|---|---|---|
| Deposição química | CVD, PECVD, ALD, Sol-Gel, revestimento por imersão, revestimento por rotação | Alta precisão, revestimentos uniformes, opções a baixa temperatura (PECVD) | Semicondutores, revestimentos ópticos, aplicações de baixo custo em grande escala |
| Deposição física | PVD (pulverização catódica, evaporação térmica, evaporação por feixe de electrões), PLD, MBE | Revestimentos de elevada pureza, controlo preciso, adequados para materiais complexos | Ótica, revestimentos resistentes ao desgaste, semicondutores, supercondutores |
