A diferença fundamental entre a evaporação térmica e a por feixe de elétrons é o método usado para aquecer e vaporizar o material de origem. A evaporação térmica usa uma corrente elétrica para aquecer um cadinho ou "barco" contendo o material, semelhante a um filamento em uma lâmpada. Em contraste, a evaporação por feixe de elétrons usa um feixe focado de elétrons de alta energia para atingir e aquecer diretamente o próprio material, permitindo temperaturas muito mais altas e maior precisão.
Sua escolha entre esses dois métodos não se trata apenas de como você aquece um material, mas de quais materiais você pode depositar, da pureza e densidade do filme final e do nível de controle que você tem sobre todo o processo.
Desconstruindo os Mecanismos de Aquecimento
O método de aquecimento é a causa raiz de todas as outras diferenças entre essas duas técnicas de deposição física de vapor (PVD). Entender como cada uma funciona revela suas forças e fraquezas inerentes.
Evaporação Térmica (Resistiva)
Na evaporação térmica, o material de origem (geralmente em forma de pellet) é colocado em um pequeno recipiente, tipicamente chamado de barco ou bobina. Este barco é feito de um metal condutor e de alto ponto de fusão.
Uma alta corrente elétrica é passada através do barco. Devido à sua resistência elétrica, o barco aquece rápida e intensamente.
Este calor é então transferido para o material de origem, fazendo com que ele primeiro derreta e depois evapore. O vapor resultante viaja através da câmara de vácuo e reveste o substrato alvo.
Evaporação por Feixe de Elétrons (E-Beam)
A evaporação por feixe de elétrons é um processo mais direcionado e energético. Começa com um filamento de tungstênio carregado que emite um fluxo de elétrons.
Esses elétrons são acelerados por alta voltagem e depois focados em um feixe estreito usando campos magnéticos.
Este feixe de alta energia é direcionado para a superfície do material de origem, que fica em um cadinho de cobre resfriado a água. A energia cinética dos elétrons é convertida em intensa energia térmica no impacto, aquecendo um ponto muito pequeno no material até seu ponto de evaporação.
Principais Diferenças em Desempenho e Resultado
A escolha do mecanismo de aquecimento impacta diretamente o processo de deposição e a qualidade do filme fino resultante.
Faixa de Temperatura e Compatibilidade de Materiais
A transferência direta de energia do feixe de elétrons pode atingir temperaturas extremamente altas. Isso o torna capaz de evaporar materiais com altíssimos pontos de fusão, como metais refratários (platina, tungstênio) e cerâmicas dielétricas (dióxido de silício, óxido de titânio).
A evaporação térmica é limitada pelo ponto de fusão do próprio barco. É, portanto, mais adequada para materiais com temperaturas de evaporação mais baixas, como alumínio, prata ou ouro.
Pureza e Densidade do Filme
Na evaporação térmica, o barco inteiro fica incandescente. Isso cria o risco de que o próprio material do barco evapore, introduzindo impurezas no filme final.
Com o feixe de elétrons, apenas o material de origem é superaquecido; o cadinho resfriado a água permanece frio. Isso reduz significativamente a contaminação, levando a filmes muito mais puros. A deposição por feixe de elétrons também geralmente resulta em estruturas de filme mais densas e robustas.
Taxa de Deposição e Controle
A evaporação por feixe de elétrons pode depositar material a uma taxa muito maior do que a evaporação térmica.
Além disso, a intensidade do feixe de elétrons pode ser controlada com precisão, permitindo ajustes finos na taxa de deposição. Este nível de controle é crítico para a criação de filmes complexos e multicamadas com propriedades específicas.
Compreendendo as Compensações
Embora a evaporação por feixe de elétrons ofereça desempenho superior em várias áreas-chave, a evaporação térmica continua sendo uma técnica valiosa e amplamente utilizada devido à sua simplicidade.
Complexidade e Custo
Os sistemas de evaporação térmica são mecanicamente mais simples e, portanto, geralmente menos caros para adquirir e operar. Suas fontes de alimentação e sistemas de controle são diretos.
Os sistemas de feixe de elétrons são mais complexos, exigindo fontes de alimentação de alta voltagem, bobinas de foco magnético sofisticadas e um sistema de resfriamento robusto. Isso aumenta seu custo inicial e requisitos de manutenção.
Vantagens do Processo
A natureza altamente direcional, de linha de visão, da evaporação por feixe de elétrons é uma vantagem significativa para aplicações como a padronização por lift-off, onde são necessárias bordas nítidas e bem definidas. A evaporação térmica produz uma nuvem de vapor mais ampla e menos focada.
Fazendo a Escolha Certa para Sua Aplicação
A seleção do método correto depende inteiramente de seus requisitos de material, padrões de qualidade e orçamento.
- Se seu foco principal é a simplicidade e a deposição econômica de metais de baixo ponto de fusão: A evaporação térmica é a escolha mais prática e eficiente.
- Se seu foco principal é depositar materiais de alto ponto de fusão, como cerâmicas ou metais refratários: A evaporação por feixe de elétrons é sua única opção viável.
- Se seu foco principal é alcançar a maior pureza e densidade de filme possível: O aquecimento direto e o cadinho resfriado do feixe de elétrons oferecem uma clara vantagem sobre os métodos térmicos.
- Se seu foco principal é o controle preciso da taxa para estruturas de filme complexas ou aplicações de lift-off: O controle superior e a direcionalidade de um sistema de feixe de elétrons são essenciais.
Em última análise, compreender essas diferenças centrais permite que você combine a tecnologia de deposição certa com as demandas específicas do seu material e a qualidade desejada do seu filme fino.
Tabela Resumo:
| Característica | Evaporação Térmica | Evaporação por Feixe de Elétrons |
|---|---|---|
| Método de Aquecimento | Aquecimento resistivo de um cadinho/barco | Feixe de elétrons focado no material |
| Temperatura Máx. | Mais baixa (limitada pelo barco) | Muito Alta |
| Materiais Ideais | Metais de baixo ponto de fusão (Al, Au, Ag) | Metais refratários, cerâmicas (W, SiO₂) |
| Pureza do Filme | Menor risco de contaminação do barco | Maior (cadinho resfriado a água) |
| Custo e Complexidade | Menor | Maior |
| Controle de Deposição | Bom | Excelente (controle preciso da taxa) |
Ainda não tem certeza de qual método de evaporação é o certo para o seu projeto? Os especialistas da KINTEK estão aqui para ajudar. Somos especializados em fornecer o equipamento de laboratório e os consumíveis ideais para suas necessidades específicas de laboratório, seja você precisando de um sistema simples de evaporação térmica ou de uma solução de feixe de elétrons de alta precisão.
Entre em contato conosco hoje para discutir sua aplicação e deixe-nos ajudá-lo a alcançar resultados superiores de filmes finos com a tecnologia PVD perfeita para seu orçamento e requisitos de desempenho.

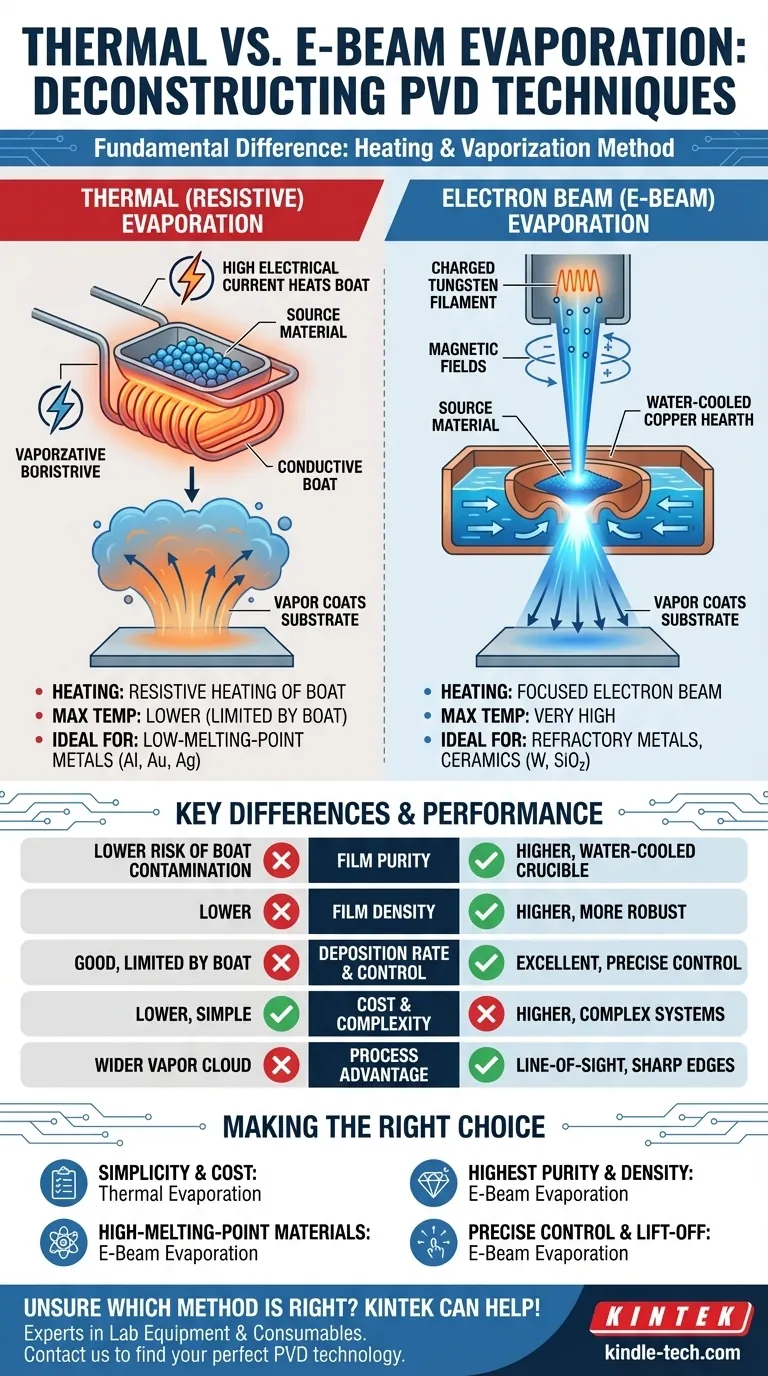

Guia Visual
