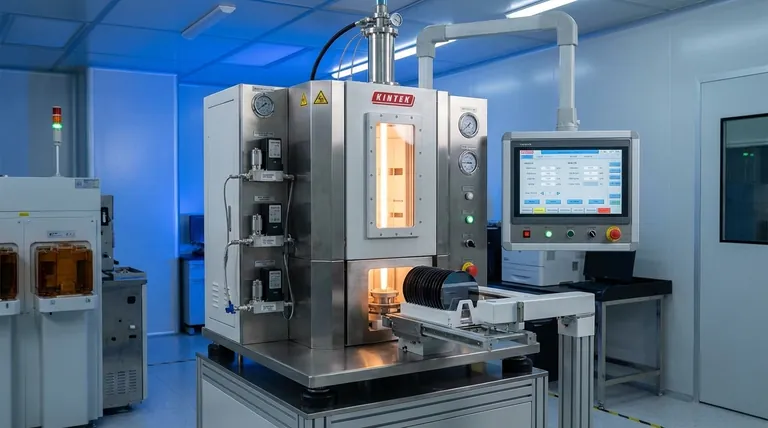

Em sua essência, um forno vertical é uma ferramenta de processamento de alta temperatura onde a câmara de aquecimento, geralmente um tubo de quartzo, é orientada verticalmente em vez de horizontalmente. Este design é usado principalmente para processos térmicos altamente sensíveis na fabricação de semicondutores, como formação de filmes e recozimento, bem como em pesquisa de materiais avançados.
A vantagem fundamental de um forno vertical reside em seu design. Ao orientar o tubo de aquecimento verticalmente, ele aproveita a gravidade e a convecção natural para alcançar uniformidade de temperatura superior e consistência do processo em múltiplas amostras, tudo dentro de uma pegada física compacta.
Como um Forno Vertical Oferece Controle Superior
A eficácia de um forno vertical não é um acidente; é o resultado direto de uma filosofia de design centrada na precisão e repetibilidade. Vários elementos-chave trabalham juntos para conseguir isso.
O Design da Câmara Vertical
O coração do sistema é um tubo de quartzo de alta pureza cercado por um elemento de aquecimento.
Colocar o tubo verticalmente permite que o calor se distribua de maneira mais uniforme através da convecção natural, minimizando os gradientes de temperatura frequentemente encontrados em fornos horizontais.
Esta orientação também usa a gravidade para manter os wafers ou amostras firmemente no lugar, prevenindo empenamento e garantindo exposição consistente à atmosfera controlada.
Alcançando Uniformidade de Temperatura Excepcional
Estes fornos frequentemente usam materiais avançados como fibra policristalina para o lar (base de aquecimento).
Este material proporciona excelente preservação de calor e alta refletividade, criando um campo de temperatura equilibrado e estável em toda a zona de processamento.
O resultado são resultados extremamente consistentes e confiáveis de um lote para o outro.
Controle Preciso do Processo e da Atmosfera
Fornos verticais modernos integram sofisticados controladores de temperatura PID (Proporcional-Integral-Derivativo).
Estes sistemas permitem programas de aquecimento e resfriamento precisos e multifásicos, muitas vezes com precisão de controle de temperatura de ±1°C.
Eles também apresentam sistemas avançados de controle de fluxo de gás, que introduzem gases pela parte inferior do tubo. Este método é ideal para processos como deposição química de vapor, pois pode suspender partículas uniformemente dentro da zona de aquecimento.
Aplicações e Casos de Uso Principais
As vantagens exclusivas dos fornos verticais os tornam indispensáveis em vários campos de alto risco.
Fabricação de Semicondutores
Este é o domínio principal para fornos verticais. Eles são críticos para o processamento em lote de wafers para processos como formação de filme (deposição), recozimento, oxidação e difusão. A uniformidade excepcional é essencial para o rendimento do dispositivo.
Ciência e Pesquisa de Materiais
Em ambientes de laboratório e industriais, estes fornos são usados para uma ampla gama de aplicações de tratamento térmico.
Isso inclui a síntese, purificação, calcinação e recozimento térmico de compostos inorgânicos e orgânicos.
Testes Térmicos Especializados
Fornos verticais também são uma ferramenta preferida para realizar testes de têmpera a gás (quenching) sob condições de vácuo ou atmosféricas cuidadosamente controladas, permitindo que os pesquisadores estudem as propriedades do material após o resfriamento rápido.
Entendendo as Compensações (Trade-offs)
Embora altamente eficazes, a escolha de usar um forno vertical vem com considerações específicas que o tornam ideal para certas aplicações em detrimento de outras.
Vantagem: Eficiência de Espaço
Ao construir para cima em vez de para fora, um forno vertical tem uma pegada significativamente menor do que um forno horizontal comparável. Isso o torna uma excelente escolha para laboratórios e salas limpas modernas, muitas vezes lotadas.
Vantagem: Manuseio de Lote Simplificado
Para processamento em lote, carregar e descarregar amostras (como um cassete de wafers de silício) em um sistema vertical é frequentemente mais direto e ergonômico do que em um tubo horizontal longo.
Vantagem: Pureza do Processo
Em um forno vertical, os elementos de aquecimento ficam fora do tubo de processo. Como as partículas ou contaminantes são mais propensos a cair para baixo e para longe das amostras devido à gravidade, este design pode levar a um ambiente de processamento mais limpo.
Fazendo a Escolha Certa para o Seu Objetivo
A seleção do equipamento de processamento térmico correto depende inteiramente de seus requisitos e prioridades de processo específicos.
- Se o seu foco principal é a uniformidade máxima de temperatura para processos em lote sensíveis: Um forno vertical é a escolha superior para aplicações como fabricação de wafers de semicondutores.
- Se o seu foco principal é a eficiência de espaço de laboratório sem comprometer o desempenho: A pegada vertical compacta é uma solução ideal para ambientes de pesquisa onde o espaço é limitado.
- Se o seu foco principal envolve reações em fase gasosa ou deposição: O design vertical com fluxo de gás de baixo para cima fornece um ambiente excelente e estável para suspender partículas uniformemente.
Em última análise, escolher um forno vertical é um investimento na consistência do processo, repetibilidade e eficiência espacial para aplicações térmicas exigentes.
Tabela de Resumo:
| Característica | Benefício Principal | Ideal Para |
|---|---|---|
| Design da Câmara Vertical | Uniformidade de temperatura superior via convecção natural | Processamento em lote de wafers e materiais sensíveis |
| Materiais Avançados (ex: Fibra Polícristalina) | Excelente preservação de calor e estabilidade | Processos térmicos consistentes e repetíveis |
| Controle PID Preciso | Precisão de controle de temperatura de ±1°C | Programas de aquecimento/resfriamento multifásicos |
| Pegada Compacta | Eficiência de espaço para laboratórios e salas limpas | Ambientes onde o espaço é limitado |
| Design Assistido por Gravidade | Ambiente de processamento mais limpo e fixação segura da amostra | Aplicações que exigem alta pureza de processo |
Pronto para aprimorar as capacidades de processamento térmico do seu laboratório?
Um forno vertical da KINTEK é um investimento em precisão, repetibilidade e eficiência para suas aplicações mais exigentes. Se você atua na fabricação de semicondutores, pesquisa de materiais avançados ou testes térmicos especializados, nossa experiência em equipamentos de laboratório garante que você obtenha a solução certa para uniformidade de temperatura superior e controle de processo.
Entre em contato conosco hoje para discutir como um forno vertical KINTEK pode atender às suas necessidades específicas. Nossa equipe está pronta para ajudá-lo a alcançar seus objetivos de processo.
