O revestimento por Deposição Física de Vapor (PVD) é um processo sofisticado utilizado para aplicar revestimentos finos, duradouros e de elevado desempenho a vários substratos.O processo envolve várias etapas fundamentais, incluindo a preparação do substrato, a vaporização do material alvo, o transporte dos átomos vaporizados, a reação com gases (se necessário) e a deposição no substrato.O resultado é uma película altamente aderente, resistente à abrasão e à corrosão, que melhora as propriedades do substrato.Abaixo, dividimos o processo de revestimento PVD em etapas detalhadas e explicamos cada fase para fornecer uma compreensão abrangente.
Pontos-chave explicados:

-
Preparação do substrato
- Limpeza:O substrato deve ser cuidadosamente limpo para remover quaisquer contaminantes, tais como óleos, poeiras ou óxidos, que possam interferir com a aderência do revestimento.Normalmente, isto é feito utilizando limpeza por ultra-sons, solventes químicos ou limpeza por plasma.
- Pré-tratamento:Os processos de pré-tratamento, como o bombardeamento de iões ou a ativação da superfície, são frequentemente utilizados para melhorar a energia da superfície do substrato e garantir uma forte adesão do revestimento.
-

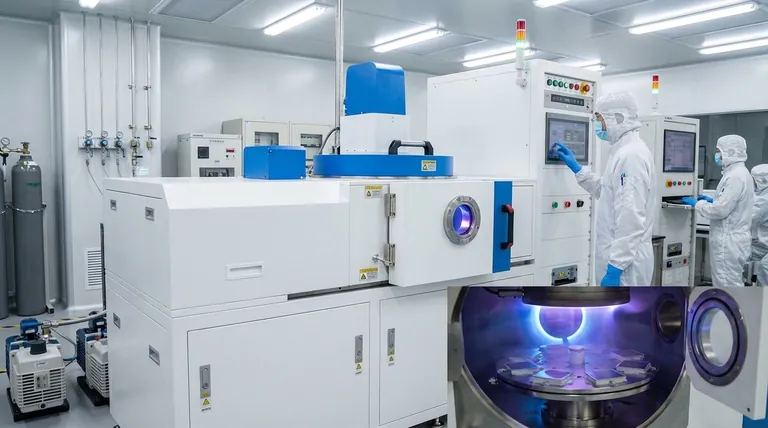

Configuração da câmara de vácuo
- Evacuação:O substrato e o material alvo são colocados dentro de uma câmara de vácuo, que é depois evacuada para criar um ambiente de alto vácuo.Isto remove o ar e outros gases que possam interferir com o processo de revestimento.
- Introdução ao gás inerte:São introduzidos gases inertes, como o árgon, para criar uma atmosfera quimicamente não reactiva, o que ajuda a manter a pureza do processo de revestimento.
-
Vaporização do material alvo
- Fonte de energia:O material alvo é bombardeado com uma fonte de alta energia, como electrões, iões ou fotões, para deslocar átomos da sua superfície.Este processo é conhecido como ablação ou pulverização catódica.
- Fase de vapor:Os átomos deslocados entram na fase de vapor e são transportados através da câmara de vácuo em direção ao substrato.
-
Transporte de átomos vaporizados
- Fluxo de gás:Os átomos vaporizados são transportados através da câmara, frequentemente assistidos pelo fluxo de gases inertes.
- Reação com gases (opcional):Se o revestimento exigir propriedades específicas (por exemplo, dureza, cor), os átomos vaporizados podem reagir com gases reactivos como o azoto, o oxigénio ou o metano para formar compostos como nitretos, óxidos ou carbonetos.
-
Deposição no substrato
- Condensação:Os átomos ou compostos vaporizados condensam-se na superfície do substrato, formando uma película fina e uniforme.Esta película liga-se fortemente ao substrato devido às condições de alta energia na câmara.
- Crescimento da camada:O revestimento acumula-se camada a camada, atingindo normalmente uma espessura de alguns microns.
-
Processos pós-revestimento
- Controlo de qualidade:O substrato revestido é submetido a rigorosas verificações de controlo de qualidade para garantir que o revestimento cumpre as especificações.Isto inclui a verificação da uniformidade, da aderência e do acabamento da superfície.
- Acabamento:Podem ser aplicados processos de acabamento adicionais, como o polimento ou o recozimento, para melhorar o aspeto ou o desempenho do revestimento.
-
Controlo do tempo e do ambiente
- Duração do processo:Todo o processo de revestimento PVD demora normalmente entre 30 minutos e 2 horas, dependendo do tamanho do substrato e da complexidade do revestimento.
- Controlo da temperatura e da pressão:O controlo preciso da temperatura e da pressão é mantido durante todo o processo para garantir uma qualidade de revestimento óptima.
Ao seguir estes passos, o revestimento PVD cria uma camada altamente durável e funcional que melhora as propriedades do substrato, tornando-o adequado para aplicações em indústrias como a aeroespacial, automóvel, dispositivos médicos e eletrónica de consumo.A capacidade do processo para produzir revestimentos finos, uniformes e aderentes torna-o a escolha preferida para aplicações de elevado desempenho.
Tabela de resumo:
Passo | Descrição |
---|---|
1.Preparação do substrato | Limpeza e pré-tratamento para remover contaminantes e melhorar a energia da superfície para uma melhor aderência. |
2.Instalação da câmara de vácuo | Evacuação e introdução de gases inertes para criar uma atmosfera de alto vácuo e quimicamente não reactiva. |
3.Vaporização | O material alvo é bombardeado com energia para deslocar os átomos, criando uma fase de vapor. |
4.Transporte | Os átomos vaporizados são transportados e, opcionalmente, reagem com gases para formar compostos. |
5.Deposição | Os átomos condensam-se no substrato, formando uma película fina, uniforme e aderente. |
6.Processos de pós-revestimento | Verificações de controlo de qualidade e processos de acabamento para melhorar o desempenho do revestimento. |
7.Controlo do tempo e do ambiente | Controlo preciso da temperatura, pressão e duração do processo para obter resultados óptimos. |
