Quais são as aplicações do PECVD? Essencial para Semicondutores, MEMS e Células Solares

Em sua essência, a Deposição Química de Vapor Assistida por Plasma (PECVD) é uma tecnologia fundamental para a fabricação dos dispositivos em microescala que alimentam nosso mundo moderno. Suas principais aplicações estão na fabricação de circuitos integrados semicondutores, dispositivos optoeletrônicos como células solares e LEDs, e Sistemas Microeletromecânicos (MEMS). O PECVD é usado especificamente para depositar camadas finas e funcionais de material — como isolantes, revestimentos protetores ou filmes ópticos — sobre um substrato.

O valor central do PECVD reside na sua capacidade de depositar filmes uniformes e de alta qualidade em baixas temperaturas. Esta característica única permite adicionar camadas críticas a dispositivos complexos e delicados sem danificar as estruturas sensíveis já construídas no substrato.

O Princípio Central: Por Que a Baixa Temperatura é Crucial

A vantagem definidora do PECVD em relação a outros métodos de deposição é o uso de um plasma rico em energia, em vez de calor elevado, para impulsionar as reações químicas. Isso permite o processamento em temperaturas significativamente mais baixas, tipicamente em torno de 350°C.

Protegendo Estruturas de Dispositivos Subjacentes

Os microchips modernos são construídos camada por camada, com fiação metálica intrincada e transistores sensíveis. Processos de alta temperatura, que frequentemente excedem 600°C, derreteriam as interconexões de alumínio ou cobre e destruiriam a arquitetura delicada do dispositivo fabricada nas etapas anteriores. A natureza de baixa temperatura do PECVD o torna um processo compatível com o "back-end-of-line" (final de linha de fabricação), o que significa que pode ser realizado com segurança em wafers quase completos.

Viabilizando uma Gama Mais Ampla de Substratos

O baixo orçamento térmico do PECVD também permite a deposição em materiais que não suportam calor elevado. Isso inclui certos tipos de vidro, plásticos e substratos flexíveis, expandindo seu uso além dos wafers de silício tradicionais.

Aplicações Chave na Fabricação de Semicondutores

Em circuitos de Integração em Larga Escala (VLSI), o PECVD é um processo de trabalho usado para criar vários tipos de filmes essenciais. A qualidade, uniformidade e conformidade (cobertura de degraus) desses filmes são críticas para o desempenho e a confiabilidade do dispositivo.

Passivação e Camadas Protetoras

A etapa final na criação de muitos chips é encapsulá-los em uma camada protetora. O PECVD é usado para depositar filmes como nitreto de silício (SiN), que atuam como uma barreira robusta contra umidade, íons móveis e danos físicos, garantindo a confiabilidade a longo prazo do circuito integrado.

Camadas Dielétricas para Isolamento

Os circuitos contêm múltiplos níveis de fiação metálica que devem ser eletricamente isolados uns dos outros. O PECVD deposita filmes uniformes de dióxido de silício (SiO2) ou nitreto de silício para servir como esses dielétricos intermetálicos, prevenindo curtos-circuitos entre as camadas condutoras.

Máscaras Rígidas para Padronização

Para gravar um padrão preciso em um substrato, muitas vezes é necessária uma matriz durável, ou máscara rígida. O PECVD pode depositar um filme resistente (como SiO2) que pode suportar os produtos químicos de gravação agressivos usados para padronizar a camada subjacente. Este filme PECVD é removido posteriormente.

Expandindo Aplicações Além dos Circuitos Integrados

As capacidades exclusivas do PECVD o tornam essencial para outros campos de fabricação avançada.

Optoeletrônica e Células Solares

Em dispositivos que gerenciam luz, controlar as propriedades ópticas é fundamental. O PECVD oferece excelente controle sobre o índice de refração de um filme, tornando-o o método ideal para depositar revestimentos antirreflexo em células solares e LEDs. Isso maximiza a absorção de luz (em células solares) ou a extração (em LEDs), melhorando diretamente a eficiência.

Fabricação de MEMS

Sistemas Microeletromecânicos (MEMS) combinam componentes mecânicos minúsculos com eletrônica. O processo de baixa temperatura do PECVD é ideal para construir as camadas estruturais desses dispositivos sem danificar componentes sensíveis. Também é usado para depositar camadas sacrificiais, que fornecem um andaime temporário durante a fabricação e são posteriormente removidas por gravação para liberar peças móveis.

Entendendo as Compensações (Trade-offs)

Embora poderoso, o PECVD não é uma solução universal. A escolha de uma tecnologia de deposição requer a compreensão de suas limitações.

Qualidade do Filme vs. Temperatura de Deposição

Os filmes de PECVD são de alta qualidade, mas geralmente são menos densos e puros do que os filmes depositados em temperaturas mais altas usando métodos como o CVD de Baixa Pressão (LPCVD). O processo de plasma pode incorporar elementos como hidrogênio no filme, o que às vezes pode impactar negativamente o desempenho do dispositivo.

Taxa de Deposição vs. Tensão do Filme

O PECVD geralmente oferece uma taxa de deposição muito maior do que o LPCVD, o que é uma vantagem significativa para o rendimento de fabricação. No entanto, esses filmes depositados rapidamente podem ter maior tensão interna, o que pode levar a rachaduras ou delaminação se não for devidamente gerenciado.

Complexidade do Processo e Equipamento

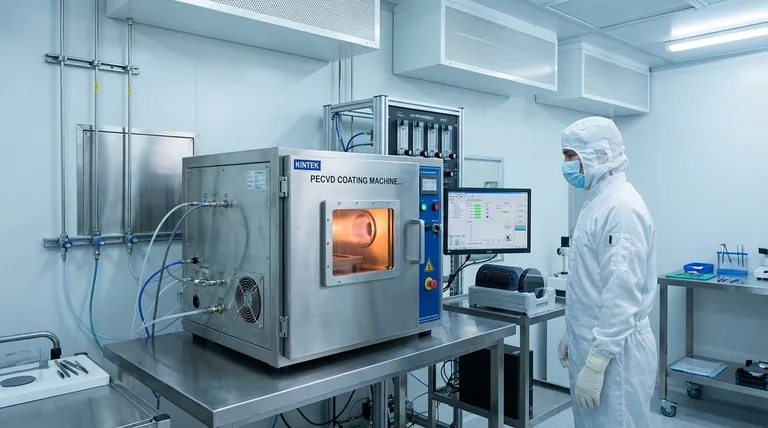

Um sistema PECVD requer uma câmara de vácuo, sistemas de fornecimento de gás e uma fonte de alimentação de radiofrequência (RF) para gerar o plasma. Isso torna o equipamento mais complexo e caro do que métodos de deposição de pressão atmosférica mais simples.

Fazendo a Escolha Certa para o Seu Objetivo

A seleção de um método de deposição depende inteiramente das prioridades de sua aplicação específica e das restrições do seu substrato.

• Se seu foco principal é o rendimento em substratos sensíveis à temperatura: O PECVD é quase sempre a escolha superior devido à sua alta taxa de deposição e baixo orçamento térmico.
• Se seu foco principal é a pureza e densidade de filme absolutamente mais altas: Um processo de temperatura mais alta como o LPCVD pode ser necessário, desde que seu substrato possa suportar o calor.
• Se seu foco principal é criar filmes ópticos precisos: O PECVD é a escolha clara devido ao seu excelente controle sobre o índice de refração.
• Se seu foco principal é criar camadas estruturais ou sacrificiais espessas para MEMS: A alta taxa de deposição do PECVD e as opções de filmes de baixa tensão o tornam uma tecnologia de referência.

Em última análise, entender essas compensações permite que você selecione a técnica de deposição que melhor se alinha com os requisitos do seu dispositivo e seus objetivos de fabricação.

Tabela Resumo:

Área de Aplicação	Função Principal do PECVD	Materiais Comumente Depositados
ICs Semicondutores	Passivação, Dielétricos Intermetálicos, Máscaras Rígidas	Nitreto de Silício (SiN), Dióxido de Silício (SiO2)
MEMS	Camadas Estruturais, Camadas Sacrificiais	Nitreto de Silício, Dióxido de Silício
Optoeletrônica/Células Solares	Revestimentos Antirreflexo, Filmes Ópticos	Nitreto de Silício, Dióxido de Silício
Eletrônica Flexível	Camadas Funcionais em Substratos Sensíveis ao Calor	Vários dielétricos e revestimentos protetores
