Em essência, a indústria de filmes finos é o setor de tecnologia e fabricação dedicado a depositar camadas excepcionalmente finas de material sobre uma superfície, conhecida como substrato. Essas camadas, muitas vezes variando de alguns átomos a vários micrômetros de espessura, são projetadas para alterar fundamentalmente as propriedades físicas, elétricas, ópticas ou químicas do substrato, possibilitando a criação de produtos avançados como microchips, painéis solares e lentes ópticas especializadas.
A indústria de filmes finos não deve ser vista como um mercado para um único produto. Em vez disso, é uma tecnologia fundamental que confere novas capacidades aos materiais, tornando-a um componente crítico, muitas vezes invisível, por trás de inúmeras inovações modernas.
O que Constitui um "Filme Fino"?
Para entender a indústria, devemos primeiro definir seu produto central. Um filme fino não é meramente uma camada de tinta; é um feito de engenharia de precisão em escala microscópica.
De Nanômetros a Mícrons
A espessura de um filme fino é sua característica definidora, tipicamente medida em nanômetros (bilionésimos de metro) ou micrômetros (milionésimos de metro). Para contextualizar, um único fio de cabelo humano tem cerca de 50-70 micrômetros de espessura, o que significa que muitos filmes finos podem ser milhares de vezes mais finos.
O Substrato: A Fundação
O filme é sempre depositado sobre um substrato, que é o material base ou objeto. Os substratos podem ser rígidos, como os wafers de silício usados para chips de computador ou o vidro em janelas arquitetônicas, ou flexíveis, como o plástico usado em algumas telas modernas e células solares.
O Propósito: Modificar Propriedades
O objetivo é conferir novas funções. Um filme fino pode tornar um material eletricamente condutor ou isolante, alterar a forma como ele reflete ou transmite luz, torná-lo resistente à corrosão e ao desgaste, ou dar-lhe propriedades biocompatíveis para implantes médicos.
As Tecnologias Centrais: Como os Filmes Finos São Feitos
Os métodos usados para criar esses filmes são processos altamente controlados que geralmente ocorrem no vácuo. Eles são amplamente divididos em duas categorias principais.
Deposição Física de Vapor (PVD)
PVD abrange métodos onde um material é transformado em vapor por meios físicos, transportado através de um ambiente de vácuo ou baixa pressão, e então condensado no substrato como um filme sólido.
Pense nisso como ferver água e observar o vapor condensar em um espelho frio. Técnicas comuns de PVD incluem sputtering (pulverização catódica), que usa íons para ejetar átomos de um material fonte, e evaporação térmica, que usa calor para vaporizar o material.
Deposição Química de Vapor (CVD)
Em CVD, o substrato é exposto a um ou mais precursores químicos voláteis, que reagem ou se decompõem na superfície do substrato para produzir o filme desejado.
Isso é mais parecido com a formação de geada em uma janela, onde o vapor de água no ar se transforma quimicamente em uma camada sólida de cristais de gelo ao entrar em contato com a superfície fria. CVD é valorizado por criar filmes altamente puros e uniformes. Uma variante chave é a Deposição de Camada Atômica (ALD), que constrói filmes uma única camada atômica de cada vez, oferecendo precisão incomparável.
Onde a Indústria de Filmes Finos é Essencial
As aplicações da tecnologia de filmes finos são vastas e fazem parte integrante de muitas das indústrias mais importantes do mundo.
Eletrônica e Semicondutores
Esta é a aplicação maior e mais conhecida. Os circuitos microscópicos em um microchip são construídos depositando camadas alternadas de filmes finos condutores, isolantes e semicondutores sobre um wafer de silício.
Óptica e Telas
Filmes finos são cruciais para controlar a luz. Revestimentos antirreflexo em óculos e lentes de câmeras, as camadas refletoras em espelhos, e as múltiplas camadas funcionais em telas LCD, LED e OLED são todos produtos desta indústria.
Energia e Energia Solar
Muitas células solares fotovoltaicas (PV) modernas são "células solares de filme fino", onde camadas de material semicondutor são depositadas sobre vidro ou plástico. Além disso, os revestimentos de baixa emissividade (Low-E) em vidros arquitetônicos são filmes finos que refletem o calor, melhorando drasticamente a eficiência energética de um edifício.
Aplicações Industriais e Médicas
Revestimentos de filmes finos extremamente duros, como o nitreto de titânio, são aplicados em ferramentas de corte e peças de máquinas para torná-las muito mais resistentes ao desgaste e à corrosão. Na medicina, revestimentos biocompatíveis especiais são aplicados em implantes como articulações artificiais e stents para garantir que sejam aceitos pelo corpo.
Entendendo os Compromissos e Desafios
Embora poderosa, a deposição de filmes finos é um processo de gerenciamento de complexos compromissos de engenharia.
Custo vs. Desempenho
Os métodos mais precisos, como ALD, oferecem controle incrível, mas são muito lentos e caros. Métodos mais rápidos, como a evaporação térmica, são mais baratos, mas podem produzir filmes com menor uniformidade ou mais defeitos. A escolha certa sempre depende da tolerância a erros da aplicação.
Adesão e Tensão
Um desafio principal é garantir que o filme fino adira perfeitamente ao substrato. Descompassos nas propriedades térmicas entre o filme e o substrato podem causar tensão, levando o filme a rachar, descascar ou delaminar com o tempo, causando falha no produto.
Uniformidade e Controle de Defeitos
Para aplicações de grande área, como uma tela de televisão ou uma janela arquitetônica, manter uma espessura e composição de filme perfeitamente uniformes é extremamente difícil. Uma única partícula de poeira microscópica pode criar um defeito fatal em um circuito de microchip, o que significa que esses processos devem ocorrer em ambientes ultralimpos.
Fazendo a Escolha Certa para o Seu Objetivo
Entender a indústria de filmes finos é vê-la como um conjunto de ferramentas para engenharia de superfícies. Sua perspectiva dependerá do seu objetivo.
- Se seu foco principal for a fabricação de eletrônicos: Você deve ver a deposição de filmes finos como o processo fundamental de construção que possibilita a criação de microchips menores, mais rápidos e mais potentes.
- Se seu foco principal for ciência dos materiais ou P&D: Você deve ver os filmes finos como um método para criar materiais inteiramente novos com propriedades de superfície precisamente ajustadas que são impossíveis de alcançar em forma maciça.
- Se seu foco principal for negócios ou investimento: Você precisa entender que esta é uma indústria essencial que possibilita, e cujo crescimento está diretamente ligado às principais tendências globais em energia renovável, eletrônicos de consumo e fabricação avançada.
Em última análise, a indústria de filmes finos fornece a arquitetura invisível que constrói as superfícies funcionais do nosso mundo moderno.
Tabela Resumo:
| Aspecto | Descrição |
|---|---|
| Definição Central | Setor dedicado à deposição de camadas finas de material (nanômetros a micrômetros) sobre um substrato. |
| Métodos Principais | Deposição Física de Vapor (PVD) e Deposição Química de Vapor (CVD). |
| Aplicações Chave | Semicondutores, painéis solares, revestimentos ópticos, ferramentas resistentes ao desgaste, implantes médicos. |
| Desafio Principal | Equilibrar custo, desempenho e controle de defeitos para adesão e uniformidade. |
Pronto para Integrar a Tecnologia de Filmes Finos em Seu Laboratório?
A deposição de filmes finos é uma pedra angular da inovação moderna, desde a criação de células solares mais eficientes até o desenvolvimento de semicondutores de próxima geração. A obtenção de filmes precisos, uniformes e sem defeitos requer equipamentos confiáveis e de alto desempenho.
A KINTEK é sua parceira em soluções avançadas de filmes finos. Somos especializados no fornecimento de equipamentos de laboratório e consumíveis de ponta para PVD, CVD e outros processos de deposição. Se você está em P&D, fabricação de eletrônicos ou ciência dos materiais, nossa experiência pode ajudá-lo a:
- Acelerar sua pesquisa com sistemas de deposição precisos e repetíveis.
- Melhorar os rendimentos de produção com equipamentos robustos e confiáveis.
- Explorar novas propriedades de materiais com tecnologia de ponta.
Visando laboratórios e fabricantes, a KINTEK fornece as ferramentas necessárias para expandir os limites do que é possível com filmes finos.
Entre em contato conosco hoje para discutir sua aplicação específica e como nossas soluções podem agregar valor ao seu trabalho.

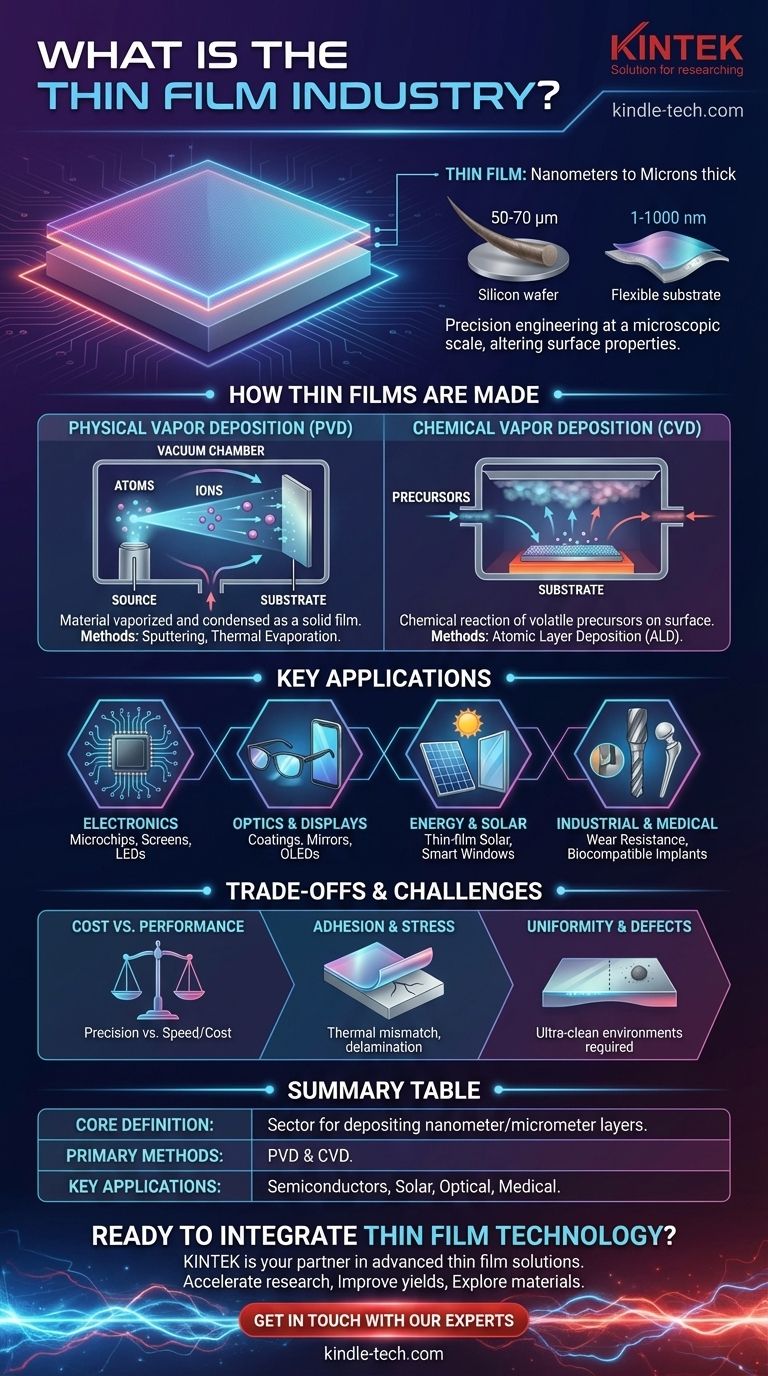

Guia Visual
