O que são SV e PV em um forno mufla? Controle de Temperatura Mestre para Resultados de Precisão

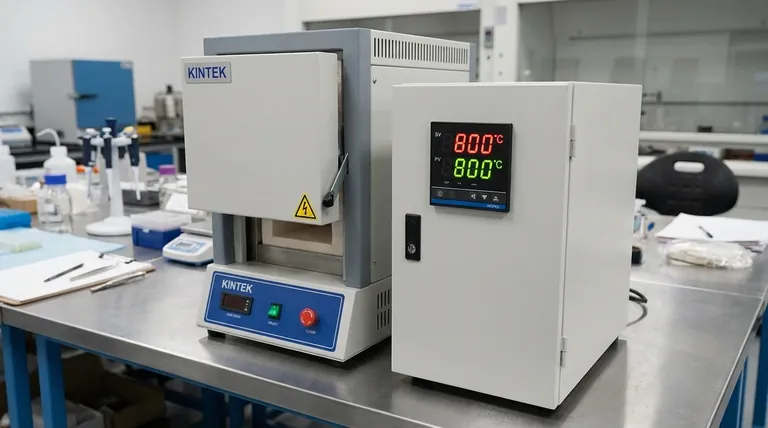

No contexto de um forno mufla, SV e PV são os dois valores mais críticos exibidos em seu controlador de temperatura. SV significa Set Value (Valor Definido ou Ponto de Ajuste), que é a temperatura alvo que você deseja que o forno atinja. PV significa Process Value (Valor de Processo ou Valor Presente), que é a temperatura real e em tempo real medida dentro do forno.

A função inteira de um controlador de forno é fazer com que o Valor de Processo (PV) corresponda ao Valor Definido (SV). Pense no SV como seu comando — "aqueça a 800°C" — e no PV como o relatório em tempo real do forno sobre seu progresso em relação a esse comando.

A Função Central: Como SV e PV Interagem

Compreender a relação entre SV e PV é fundamental para operar qualquer equipamento de aquecimento controlado por computador. Eles são duas metades de um sistema de controle de malha fechada.

SV: Definindo Sua Temperatura Alvo

O Set Value (SV) é a temperatura operacional desejada. Esta é uma entrada definida pelo usuário.

Você determina o SV com base nos requisitos do seu processo específico, como incineração (ashing), recozimento ou teste de materiais. Definir o SV é o primeiro passo que você dá ao programar um ciclo de aquecimento.

PV: Medindo a Realidade em Tempo Real

O Process Value (PV) é a temperatura real dentro da câmara do forno em qualquer momento. É um valor medido, não uma configuração.

Esta leitura é fornecida por um sensor, tipicamente um termopar, que é uma sonda robusta projetada para suportar calor extremo. O controlador monitora constantemente o sinal do termopar para exibir o PV atual.

O Controlador: O Cérebro que Fecha a Malha

O controlador de temperatura do forno é o cérebro que conecta o SV e o PV. Sua única função é comparar constantemente os dois valores.

A diferença entre SV e PV é conhecida como "erro". O objetivo do controlador é reduzir esse erro a zero, ajustando a energia para os elementos de aquecimento. Isso é análogo a um termostato em sua casa: você define a temperatura (SV), ele mede o ar da sala (PV) e liga ou desliga o aquecimento de acordo.

Compreendendo o Processo de Controle

A interação entre SV e PV governa o comportamento do forno tanto durante o aquecimento quanto na manutenção da temperatura.

O Ciclo de Aquecimento: Do Frio ao Ponto de Ajuste

Quando você liga o forno pela primeira vez, o PV está à temperatura ambiente enquanto o SV está definido em um valor alto (por exemplo, 900°C). O controlador vê um grande erro (SV > PV).

Em resposta, o controlador aplica potência total aos elementos de aquecimento para elevar a temperatura o mais rápido possível. À medida que o PV se aproxima do SV, um controlador inteligente (como um controlador PID) começará a reduzir a potência para evitar o excesso de temperatura (overshooting) do alvo.

Mantendo a Estabilidade: O Estado Estacionário

Assim que o PV atinge o SV, o trabalho do controlador muda de aquecimento rápido para manutenção precisa. Isso é frequentemente chamado de período de "imersão" ou "permanência" (soak/dwell).

O controlador fará pequenos ajustes contínuos, pulsando energia para os elementos de aquecimento apenas o suficiente para neutralizar a perda de calor para o ambiente circundante. Isso garante que o PV permaneça estável e o mais próximo possível do SV durante a duração do seu processo.

Armadilhas Comuns e Solução de Problemas

A relação entre SV e PV é sua principal ferramenta de diagnóstico para identificar problemas no forno.

Por que meu PV não está atingindo o SV?

Se o PV estagnar bem abaixo do SV, isso indica que o forno não consegue gerar calor suficiente para atingir o alvo.

Isso é tipicamente causado por um elemento de aquecimento defeituoso, perda significativa de calor devido a uma porta mal vedada ou uma configuração do controlador que está limitando a saída máxima de energia.

Por que meu PV está excedendo o SV?

O excesso de temperatura (overshoot) ocorre quando a temperatura sobe significativamente além do ponto de ajuste antes de se estabilizar. Isso pode arruinar processos sensíveis.

Isso é quase sempre um sinal de ajuste (tuning) deficiente do controlador. O controlador está aplicando muita energia de forma muito agressiva ao se aproximar do ponto de ajuste. A maioria dos controladores modernos possui uma função de ajuste automático (autotune) que executa um ciclo de teste para "aprender" as características térmicas do forno e otimizar seu próprio comportamento.

E se a leitura do PV estiver flutuando ou incorreta?

Uma leitura de PV errática, instável ou claramente incorreta geralmente aponta para um problema no sensor.

Verifique se há uma conexão solta ou um termopar com defeito. À medida que os termopares envelhecem, eles podem se degradar e perder precisão, exigindo substituição.

Interpretando o Display do Seu Forno

Interpretar corretamente SV e PV é a chave para alcançar resultados repetíveis e bem-sucedidos em seus processos térmicos. Use o display como uma janela para o desempenho do forno.

• Se seu foco principal é executar um ciclo de aquecimento simples: Defina sua temperatura desejada (SV) e monitore o PV até que ele se estabilize nesse valor antes de iniciar o cronômetro do seu processo.
• Se seu foco principal é solucionar um problema: A relação entre SV e PV é sua principal ferramenta de diagnóstico. Se o PV não conseguir atingir o SV, investigue a energia e a perda de calor. Se o PV exceder ou oscilar, investigue o ajuste do controlador.
• Se seu foco principal é alcançar alta precisão: Use a função "autotune" do controlador antes de executar processos críticos para minimizar a diferença entre PV e SV e evitar o excesso de temperatura.

Compreender a dinâmica entre seu comando (SV) e a resposta do sistema (PV) permite que você controle seus processos térmicos com precisão e confiança.

Tabela de Resumo:

Termo	Abreviação	Significado	Função
Set Value	SV	A temperatura alvo que você define	Seu comando para o forno
Process Value	PV	A temperatura real em tempo real dentro do forno	O feedback do forno sobre seu estado atual
