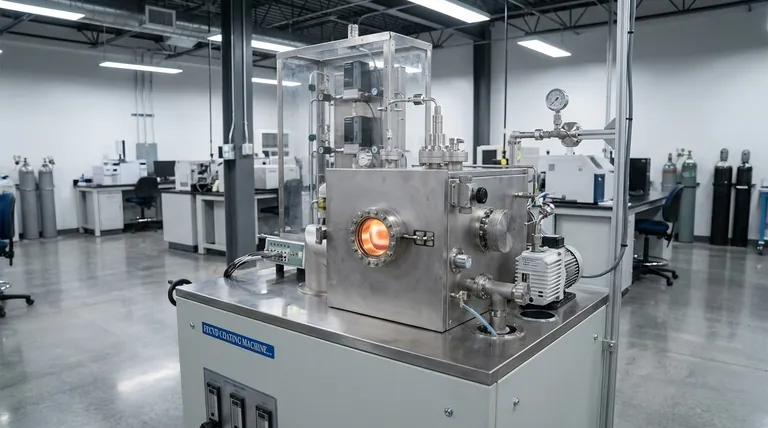

Quais são as aplicações do método de deposição química de vapor? Obtenha Filmes Finos de Alto Desempenho

Na sua essência, a Deposição Química de Vapor (CVD) é um processo de fabrico altamente versátil utilizado para criar filmes finos e revestimentos de pureza e desempenho excecionalmente elevados. As suas principais aplicações são na indústria eletrónica para o fabrico de dispositivos semicondutores, em ferramentas de corte para criar superfícies resistentes ao desgaste e no setor da energia para a produção de células solares de filme fino.

O verdadeiro valor da CVD reside não apenas na aplicação de um revestimento, mas na sua capacidade de crescer uma nova camada sólida, densa e perfeitamente uniforme num substrato, átomo por átomo. Isso a torna a escolha essencial para aplicações onde a qualidade e a conformidade do filme são absolutamente críticas para o desempenho.

O Princípio: Construir Materiais a Partir de Gás

A Deposição Química de Vapor é fundamentalmente diferente da pintura ou pulverização. Envolve a introdução de gases precursores numa câmara de reação onde se decompõem e reagem na superfície de um substrato aquecido, construindo meticulosamente o filme desejado.

Pureza e Densidade Incomparáveis

Como os materiais de origem são gases voláteis, podem ser refinados a níveis incrivelmente altos de pureza. Este processo resulta em filmes sólidos que são densos, fortes e em grande parte livres das impurezas que podem afetar outros métodos de revestimento.

Conformidade Superior

Os precursores gasosos fluem em torno do substrato, depositando um filme de espessura uniforme em todas as superfícies, incluindo formas complexas e cavidades internas. Esta capacidade de "envolvimento" é uma vantagem significativa sobre as técnicas de deposição em linha de visão.

Controlo Preciso das Propriedades

Ao ajustar cuidadosamente os parâmetros de deposição, como temperatura, pressão e composição do gás, os engenheiros podem controlar precisamente as características finais do filme. Isso inclui a sua estrutura cristalina, composição química e tamanho de grão.

Principais Aplicações Industriais Explicadas

As características únicas da CVD a tornam indispensável em vários campos de alta tecnologia. A sua aplicação é ditada pela necessidade de desempenho que métodos menos avançados não conseguem alcançar.

A Base da Eletrónica Moderna

O fabrico de circuitos integrados envolve a deposição de dezenas de camadas ultrafinas de materiais condutores, semicondutores e isolantes. A CVD fornece a pureza e o controlo preciso da espessura necessários para construir essas estruturas microscópicas de forma fiável.

Melhorando a Durabilidade e o Desempenho

Revestimentos cerâmicos duros são depositados via CVD em ferramentas de corte industriais, brocas e componentes de máquinas. Esses filmes densos e de baixa tensão aumentam drasticamente a resistência ao desgaste, corrosão e altas temperaturas, prolongando a vida útil e o desempenho das ferramentas.

Impulsionando um Futuro Sustentável

A CVD é usada para depositar as camadas finas de materiais fotovoltaicos que formam a região ativa das células solares de filme fino. A alta qualidade e uniformidade desses filmes são essenciais para converter eficientemente a luz solar em eletricidade.

Materiais Avançados e Nanotecnologia

O processo também é crítico em pesquisa e fabricação de ponta. É um método preferido para o crescimento de materiais avançados como nanotubos de carbono e vários nanofios, que possuem propriedades elétricas e mecânicas únicas.

Compreendendo as Compensações Práticas

Apesar das suas vantagens, a CVD não é uma solução universal. Os seus requisitos operacionais introduzem limitações específicas que devem ser consideradas.

Requisitos de Alta Temperatura

Os processos tradicionais de CVD operam a temperaturas muito altas, frequentemente entre 850-1100°C. Este calor pode danificar ou deformar muitos materiais de substrato, limitando o seu uso. No entanto, variantes como a CVD Reforçada por Plasma (PECVD) podem operar a temperaturas muito mais baixas para superar isso.

Restrições de Processo e Infraestrutura

A CVD não é um processo portátil; as peças devem ser enviadas para um centro de revestimento especializado. O tamanho dos componentes que podem ser revestidos é limitado pelas dimensões da câmara de vácuo, e montagens complexas devem ser divididas em peças individuais antes do tratamento.

A Aplicação "Tudo ou Nada"

A natureza do processo torna muito difícil mascarar ou revestir seletivamente apenas uma parte de uma superfície. Geralmente, todo o componente exposto dentro da câmara será revestido.

Fazendo a Escolha Certa para o Seu Objetivo

A escolha da tecnologia de revestimento certa depende inteiramente do seu objetivo final. A CVD se destaca onde o desempenho máximo é o principal impulsionador.

• Se o seu foco principal é a máxima pureza e qualidade do filme: A CVD é a escolha superior para aplicações como semicondutores ou ótica de alto desempenho, onde a integridade do material é inegociável.
• Se o seu foco principal é aumentar a durabilidade em formas complexas: A excelente capacidade de "envolvimento" da CVD a torna ideal para revestir uniformemente componentes intrincados como peças de motor ou ferramentas especializadas.
• Se o seu foco principal é revestir materiais sensíveis à temperatura: A CVD padrão é inadequada; você deve explorar variantes de baixa temperatura como a CVD Reforçada por Plasma (PECVD) para evitar danificar o seu substrato.

Em última análise, a Deposição Química de Vapor é a tecnologia definitiva para criar filmes impecáveis e de alto desempenho que se tornam uma parte integrante do material subjacente.

Tabela Resumo:

Área de Aplicação	Uso Principal da CVD
Eletrónica	Fabrico de camadas ultrafinas e ultrapuras para semicondutores e circuitos integrados.
Ferramentas e Fabrico	Deposição de revestimentos duros e resistentes ao desgaste em ferramentas de corte e componentes.
Energia	Produção de filmes finos uniformes e de alta qualidade para células solares.
Materiais Avançados	Crescimento de nanomateriais como nanotubos de carbono e nanofios.
