As principais vantagens da Deposição Química em Fase de Vapor Modificada (MCVD) são a pureza excepcional do vidro resultante, o controle preciso sobre o perfil do índice de refração e uma flexibilidade significativa no design da fibra. Isso é alcançado usando um processo de sistema fechado onde a deposição ocorre dentro de um tubo de sílica rotativo, protegendo os materiais do núcleo da contaminação externa e permitindo uma construção meticulosa camada por camada.
A principal força do MCVD reside na sua abordagem "de dentro para fora". Ao tratar o tubo do substrato como um reator autocontido e ultralimpo, ele oferece o vidro de mais alta pureza e o controle de perfil mais preciso, tornando-o o processo de referência para fibras ópticas de alto desempenho e especiais.
O Princípio Central: Um Reator Interno Livre de Contaminação
O design fundamental do processo MCVD é a fonte de suas vantagens mais significativas. É um método de deposição interna, o que o diferencia de outras técnicas de fabricação comuns.
Como Funciona

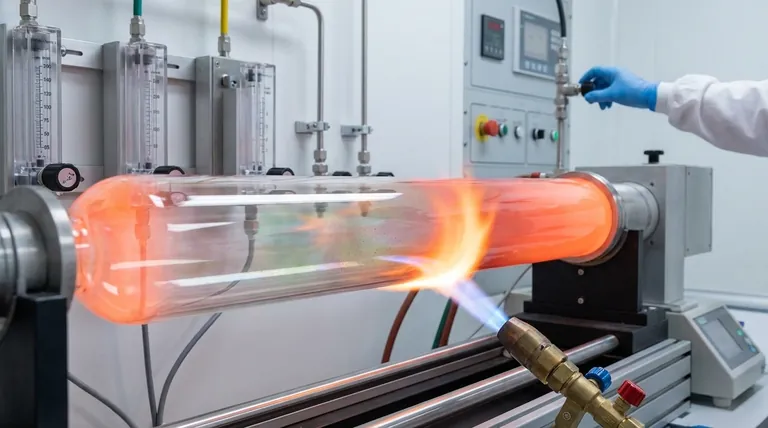

No MCVD, precursores em fase de vapor de alta pureza, como tetracloreto de silício (SiCl₄) e tetracloreto de germânio (GeCl₄), são introduzidos com oxigênio em um tubo de substrato de sílica de alta pureza e rotativo. Uma fonte de calor externa móvel (como uma tocha de oxi-hidrogênio) aquece a parte externa do tubo, fazendo com que os precursores químicos reajam e depositem uma fina camada de "fuligem" de sílica dopada na parede interna.
Eliminando Contaminantes Externos
Como toda essa reação acontece dentro do tubo selado, o processo é protegido do ambiente. Isso reduz drasticamente a incorporação de contaminantes, particularmente íons hidroxila (OH⁻) do vapor de água, que são uma causa primária de atenuação de sinal (perda) em fibras ópticas.
Garantindo a Pureza do Material
O processo usa precursores de haleto metálico vaporizados que podem ser destilados a níveis extremamente altos de pureza. Isso garante que as impurezas de metais de transição, outra fonte de absorção de sinal, sejam virtualmente inexistentes no vidro depositado final, levando a fibras com perdas excepcionalmente baixas.
Controle Inigualável sobre as Propriedades da Fibra
O processo de deposição camada por camada do MCVD oferece um nível de controle difícil de alcançar com outros métodos. Isso se traduz diretamente em desempenho superior e flexibilidade de design.
Perfil de Índice de Refração Preciso
O índice de refração de cada camada depositada é determinado pela concentração de dopantes (como Germânio) misturados no fluxo de gás. Ao variar precisamente a mistura de gás para cada passagem da fonte de calor, os engenheiros podem construir perfis de índice de refração complexos e arbitrários com centenas ou milhares de camadas distintas. Esse controle é crítico para a criação de fibras de índice gradual avançadas que minimizam a dispersão modal.
Fibras Monomodo de Alto Desempenho
A capacidade de criar vidro excepcionalmente puro com um perfil de índice perfeitamente controlado torna o MCVD o padrão para a produção de fibras monomodo de alto desempenho. Estas são as fibras que formam a espinha dorsal de sistemas de telecomunicações de longa distância e cabos submarinos, onde minimizar a perda e a dispersão do sinal é fundamental.
Flexibilidade para Fibras Especiais
O mesmo controle de processo torna o MCVD altamente adaptável para a fabricação de fibras especiais. Ao introduzir diferentes precursores, é possível criar fibras dopadas com terras raras para amplificadores e lasers (por exemplo, dopadas com Érbio), fibras fotossensíveis para grades e outros designs personalizados para aplicações de sensoriamento e pesquisa.
Compreendendo as Desvantagens
Nenhum processo é perfeito. Embora o MCVD se destaque em pureza e precisão, ele possui limitações práticas importantes de entender.
Taxas de Deposição Mais Lentas
Comparado a métodos de deposição externa como OVD (Deposição de Vapor Externa) e VAD (Deposição Axial de Vapor), o MCVD geralmente tem uma taxa de deposição mais baixa. O processo é inerentemente limitado pela transferência de calor através da parede do tubo do substrato.
Processo em Lotes e Rendimento
MCVD é um processo em lotes. Cada preforma é feita uma de cada vez a partir de um tubo individual. Isso pode limitar o rendimento de fabricação em comparação com métodos mais contínuos ou de lotes maiores.
Limitações de Tamanho da Preforma
O tamanho final da preforma da fibra é limitado pelas dimensões iniciais do tubo do substrato de sílica. Outros métodos podem construir preformas muito maiores, que podem então ser trefiladas em um comprimento maior de fibra, levando a melhores economias de escala.
Fazendo a Escolha Certa para o Seu Objetivo
A seleção de um método de fabricação depende inteiramente dos requisitos técnicos e econômicos do produto final.
- Se o seu foco principal é o desempenho máximo e a perda mínima de sinal: MCVD é a escolha definitiva para fibras de telecomunicações, monomodo e especiais, onde a pureza e o controle do perfil não podem ser comprometidos.
- Se o seu foco principal é criar designs de fibra complexos ou inovadores: O controle preciso camada por camada do MCVD o torna a plataforma ideal para pesquisa, desenvolvimento e produção avançada de fibras de índice gradual.
- Se o seu foco principal é fibra multimodo de alto volume e custo-benefício: Métodos alternativos como OVD ou VAD são frequentemente preferidos por suas taxas de deposição mais altas e capacidade de produzir preformas maiores.
MCVD continua sendo um pilar da indústria de fibras ópticas porque oferece uma combinação inigualável de pureza e precisão, permitindo a criação dos guias de onda ópticos mais avançados do mundo.
Tabela Resumo:
| Vantagem | Benefício Chave |
|---|---|
| Pureza Excepcional | Processo de sistema fechado minimiza a contaminação (por exemplo, íons OH⁻), levando a perdas de sinal ultrabaixas. |
| Controle Preciso do Índice | A deposição camada por camada permite perfis de índice de refração complexos e arbitrários. |
| Flexibilidade de Design | Ideal para fibras monomodo de alto desempenho e especiais (por exemplo, dopadas com terras raras). |
| Desvantagem | Consideração |
| Deposição Mais Lenta | Menor rendimento em comparação com os métodos OVD/VAD. |
| Processo em Lotes | Limitado pelo tamanho da preforma e processamento individual do tubo. |
