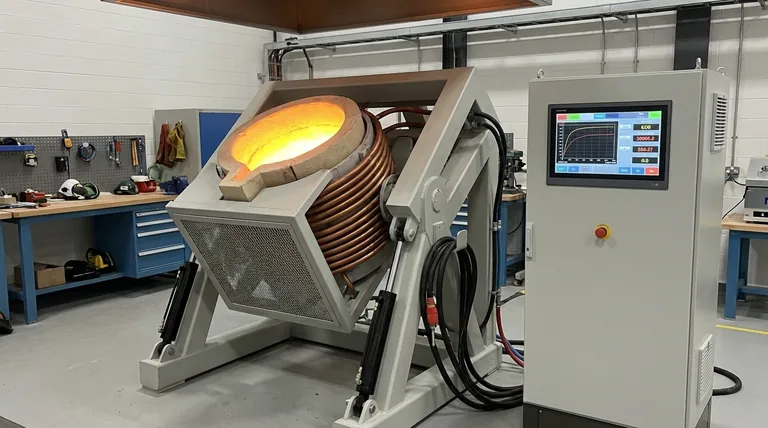

Um forno de indução é um cadinho refratário cilíndrico, de topo aberto e inclinável, com uma bobina de indução arrefecida a água instalada à volta da sua parede lateral.É utilizado principalmente para fundir metais e criar ligas com composições precisas.O forno funciona gerando um campo eletromagnético através de uma bobina oca de cobre, que induz correntes de Foucault na carga metálica, produzindo calor diretamente no metal.Os componentes principais incluem uma fonte de alimentação, uma bobina de indução, um cadinho e vários sistemas de apoio, como sistemas de arrefecimento, hidráulicos e de controlo elétrico.Estes componentes trabalham em conjunto para garantir a fusão eficiente e controlada dos metais.
Pontos-chave explicados:
-
Design cilíndrico, de topo aberto e inclinável:
- Os fornos de indução são tipicamente de forma cilíndrica, permitindo uma contenção eficiente e a fusão de cargas metálicas.
- O design de topo aberto facilita o carregamento de materiais e a observação do processo de fusão.
- A caraterística inclinável permite que o forno verta o metal fundido para moldes ou outros recipientes quando o processo de fusão estiver concluído.
-
Cadinho refratário:
- O cadinho é feito de materiais refractários que podem suportar temperaturas extremamente elevadas sem se degradarem.
- Contém a carga metálica e actua como o enrolamento secundário de um transformador, onde a própria carga metálica se torna parte do circuito elétrico.
-
Bobina de indução arrefecida a água:
- A bobina de indução é instalada à volta da parede lateral do cadinho e é normalmente feita de cobre oco.
- A bobina é arrefecida a água para evitar o sobreaquecimento devido à corrente alternada de alta frequência que a atravessa.
- Esta bobina gera o campo eletromagnético necessário para induzir correntes de Foucault na carga metálica.
-
Alimentação eléctrica:
- A fonte de alimentação fornece a corrente alternada necessária à bobina de indução.
- Nos fornos de indução de média frequência, a fonte de alimentação funciona a frequências como 2500 Hz, o que é ótimo para um aquecimento e fusão eficientes dos metais.
-
Mecanismo de aquecimento por indução:
- A corrente alternada na bobina de indução cria um campo eletromagnético flutuante.
- Este campo induz correntes de Foucault no interior da carga metálica condutora, provocando um aquecimento resistivo.
- O calor gerado é localizado dentro da carga metálica, assegurando uma fusão rápida e eficiente sem aquecimento excessivo da estrutura do forno.
-
Sistemas de suporte:
- Sistema hidráulico:Facilita o mecanismo de inclinação do forno para verter o metal fundido.
- Sistema de arrefecimento a água:Assegura que a bobina de indução e outros componentes se mantêm a temperaturas de funcionamento seguras.
- Sistema de controlo elétrico:Gere a fonte de alimentação e outros componentes eléctricos para manter as condições ideais de fusão.
-
Componentes específicos dos fornos de indução para fusão de alumínio:
- Fonte de alimentação de frequência intermédia:Funciona a 2500 Hz, adequado para a fusão de alumínio.
- Condensador de compensação:Ajuda a manter a eficiência da fonte de alimentação.
- Cabo arrefecido a água:Liga a alimentação eléctrica à bobina de indução, assegurando uma transmissão de potência eficaz.
- Redutor:Parte do sistema hidráulico que ajuda a controlar a inclinação do forno.
-
Analogia do transformador:
- O forno de indução funciona de forma semelhante a um transformador, em que a bobina de indução actua como o enrolamento primário e a carga metálica no cadinho actua como o enrolamento secundário.
- As correntes induzidas na carga metálica geram calor, que é o principal mecanismo para fundir o metal.
-
Geração e contenção de calor:
- O calor é gerado diretamente na carga metálica, tornando o processo altamente eficiente.
- O cadinho refratário e a bobina arrefecida a água asseguram que o calor é contido e gerido eficazmente, evitando danos na estrutura do forno.
-
Aplicações:
- Os fornos de indução são amplamente utilizados em siderurgias e fundições especializadas.
- São particularmente apreciados pela sua capacidade de produzir ligas com composições exactas e pela sua eficiência na fusão de metais como o alumínio.
Em resumo, a estrutura de um forno de indução foi concebida para otimizar o processo de fusão através da geração e contenção eficientes do calor.Os principais componentes trabalham em harmonia para garantir um controlo preciso do processo de fusão, tornando os fornos de indução indispensáveis nas aplicações metalúrgicas modernas.
Tabela de resumo:
| Componente | Função |
|---|---|
| Cadinho cilíndrico | Contém e funde eficazmente cargas metálicas; inclinável para verter. |
| Cadinho refratário | Resiste a temperaturas elevadas; actua como enrolamento secundário no circuito. |
| Bobina de indução arrefecida a água | Gera um campo eletromagnético; induz correntes de Foucault para aquecimento. |
| Fonte de alimentação | Fornece corrente alternada para aquecimento por indução. |
| Sistema hidráulico | Permite a inclinação para verter metal fundido. |
| Sistema de arrefecimento a água | Evita o sobreaquecimento dos componentes. |
| Sistema de controlo elétrico | Gere a alimentação eléctrica e as condições de fusão. |
