Qual é o coeficiente térmico do grafite? Desvende sua Estabilidade Térmica Única

Em resumo, o grafite possui um coeficiente de expansão térmica (CTE) extremamente baixo, mas suas propriedades são altamente dependentes da direção. Para uma peça típica de grafite policristalino, o CTE está em torno de 2 a 8 x 10⁻⁶/°C, o que é significativamente menor do que a maioria dos metais e cerâmicas. Essa estabilidade excepcional é a principal razão para seu uso em aplicações de alta temperatura.

A principal conclusão é que o grafite não é um material único e uniforme. Seu comportamento térmico é anisotrópico, o que significa que suas propriedades diferem drasticamente dependendo da direção da medição, um resultado direto de sua estrutura atômica em camadas. Compreender essa natureza direcional é a chave para aproveitar seu desempenho notável.

Desvendando o Comportamento Térmico do Grafite

Para entender por que o grafite é tão único, devemos olhar para sua estrutura atômica. Ele consiste em camadas empilhadas de átomos de carbono, conhecidas como folhas de grafeno.

A Estrutura Atômica Anisotrópica

Dentro de cada camada, os átomos de carbono são ligados por fortes ligações covalentes. Essas ligações criam um plano muito rígido e estável.

Entre essas camadas, no entanto, os átomos são mantidos juntos por forças de van der Waals muito mais fracas. Isso cria uma estrutura que se comporta de forma muito diferente paralela às camadas versus perpendicular a elas.

Coeficiente de Expansão Térmica (CTE) Explicado

Essa estrutura impacta diretamente a expansão térmica. Quando aquecido, as fortes ligações no plano resistem à expansão, resultando em um CTE próximo de zero ou até ligeiramente negativo paralelo às camadas (cerca de -1 a +1 x 10⁻⁶/°C).

Por outro lado, as ligações fracas entre as camadas permitem mais movimento. Isso resulta em um CTE muito maior, embora ainda modesto, perpendicular às camadas (cerca de 28 x 10⁻⁶/°C). A maioria do grafite comercial é um agregado desses cristais, com uma média que resulta em seu baixo CTE característico.

Condutividade Térmica: Um Condutor Excepcional

O mesmo comportamento direcional governa a transferência de calor. O grafite é um excelente condutor térmico paralelo às suas camadas, com condutividade que pode exceder a do cobre (300-2000 W/m·K). O calor viaja facilmente ao longo das fortes ligações atômicas.

Na direção perpendicular às camadas, a transferência de calor é fraca (2-10 W/m·K) porque precisa saltar através das fracas lacunas de van der Waals. Isso faz com que o grafite atue como um isolante térmico em uma direção e um condutor em outra.

Por Que Isso Importa na Prática

A combinação dessas propriedades confere ao grafite capacidades que poucos outros materiais podem igualar, especialmente sob estresse térmico extremo.

Resistência Inigualável ao Choque Térmico

O choque térmico ocorre quando um material racha devido a rápidas mudanças de temperatura. É causado por uma parte do material se expandindo ou contraindo mais rapidamente do que outra.

A combinação mágica do grafite de expansão térmica extremamente baixa e altíssima condutividade térmica o torna excepcionalmente resistente ao choque térmico. Ele não se expande muito, e qualquer calor é rapidamente distribuído, minimizando o estresse interno.

Estabilidade Dimensional em Altas Temperaturas

Como o grafite se expande tão pouco quando aquecido, os componentes feitos dele mantêm sua forma e tamanho precisos mesmo em ambientes extremos.

Isso o torna um material ideal para aplicações como moldes de fundição, revestimentos de fornos e cadinhos para derreter metal, onde a manutenção da tolerância dimensional é crítica.

Direcionando o Fluxo de Calor

A condutividade anisotrópica pode ser deliberadamente projetada. Em eletrônicos, folhas de grafite pirolítico são usadas como dissipadores de calor.

Elas são orientadas para espalhar rapidamente o calor através de um plano (longe de uma CPU, por exemplo) enquanto isolam componentes sensíveis acima ou abaixo.

Compreendendo as Variações e Compromissos

O termo "grafite" abrange uma ampla gama de materiais. Os coeficientes térmicos específicos dependem muito do tipo e grau.

O Impacto do Tipo de Grafite

O grafite isotrópico é projetado com uma orientação cristalina aleatória para fornecer propriedades uniformes em todas as direções. É frequentemente escolhido para aplicações que exigem um comportamento previsível e homogêneo.

O grafite pirolítico, em contraste, é depositado em camadas, criando uma estrutura altamente ordenada e extremamente anisotrópica. Isso é ideal para aplicações como dissipadores de calor, onde o desempenho direcional é o objetivo.

O Papel da Densidade e Porosidade

O processo de fabricação de peças de grafite geralmente envolve a prensagem de pós e o cozimento, o que pode deixar poros microscópicos.

Uma porosidade mais alta reduz a densidade e diminuirá significativamente a condutividade térmica em massa do componente final, pois os poros impedem o fluxo de calor.

Fazendo a Escolha Certa para Sua Aplicação

A seleção do grau correto de grafite exige que suas propriedades correspondam ao seu principal objetivo de engenharia.

• Se seu foco principal é a estabilidade térmica e o desempenho uniforme (por exemplo, cadinhos, moldes): Você precisa de um grafite denso e isotrópico com baixo CTE para evitar deformações e garantir um comportamento previsível.
• Se seu foco principal é a rápida dissipação de calor (por exemplo, gerenciamento térmico eletrônico): Você precisa de uma folha de grafite pirolítico altamente orientada para maximizar a condutividade térmica no plano.
• Se seu foco principal é sobreviver a choques térmicos extremos (por exemplo, bicos de foguete): Você precisa de um grafite de alta densidade e alta condutividade que combine baixa expansão com rápida dissipação de calor.

Em última análise, o valor do grafite vem de sua resposta única e previsível à energia térmica extrema.

Tabela Resumo:

Propriedade	Paralelo às Camadas	Perpendicular às Camadas
Coeficiente de Expansão Térmica (CTE)	-1 a +1 x 10⁻⁶/°C	~28 x 10⁻⁶/°C
Condutividade Térmica	300 - 2000 W/m·K (Excelente Condutor)	2 - 10 W/m·K (Mau Condutor)
Principal Conclusão	Extremamente estável, resiste à expansão	Mais expansão, atua como isolante

Precisa de Grafite para Desempenho Térmico Extremo?

A combinação única de baixa expansão térmica e alta condutividade térmica do grafite o torna o material de escolha para aplicações que exigem resistência inigualável ao choque térmico e estabilidade dimensional em altas temperaturas. Seja qual for sua necessidade – grafite isotrópico para desempenho uniforme, grafite pirolítico para dissipação de calor direcional ou um grau de alta densidade para ambientes extremos –, a KINTEK possui a expertise e a gama de produtos para atender às suas necessidades específicas de laboratório ou industriais.

Deixe a KINTEK fornecer a solução de grafite certa para seus cadinhos, revestimentos de fornos, sistemas de gerenciamento térmico e muito mais. Entre em contato com nossos especialistas hoje para discutir sua aplicação e receber recomendações personalizadas!

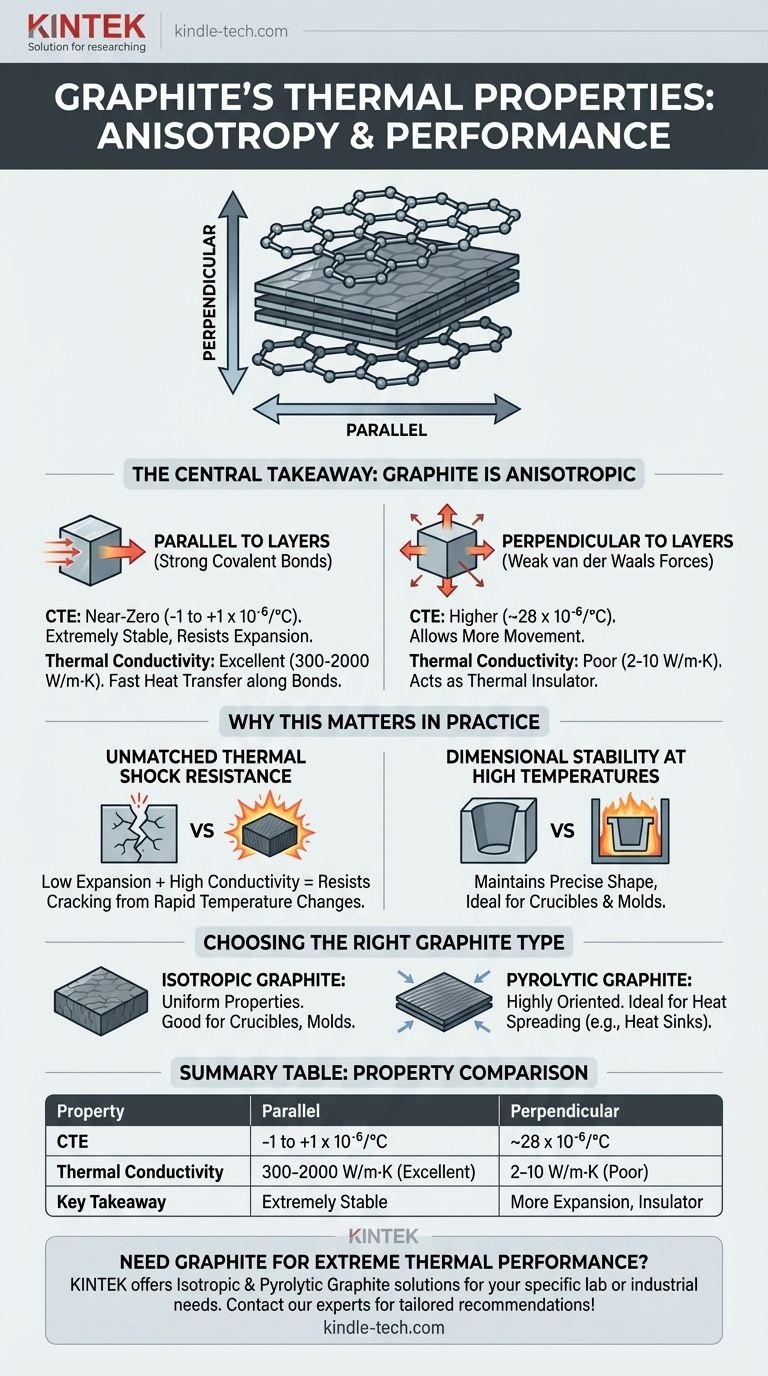

Guia Visual
