A evaporação por feixe de elétrons é uma tecnologia fundamental para a criação de filmes finos de alto desempenho em uma vasta gama de indústrias, desde a aeroespacial e eletrônica até a ótica avançada e manufatura. Suas principais aplicações envolvem a deposição de revestimentos densos e puros que proporcionam resistência excepcional ao calor, desgaste e produtos químicos, ou que conferem propriedades ópticas e elétricas específicas a uma superfície.
O verdadeiro valor da evaporação por feixe de elétrons reside na sua capacidade de vaporizar eficientemente materiais com pontos de fusão muito elevados. Essa capacidade única a torna o método preferido para criar revestimentos protetores duráveis e camadas ópticas complexas que seriam difíceis ou impossíveis de alcançar com outras técnicas.

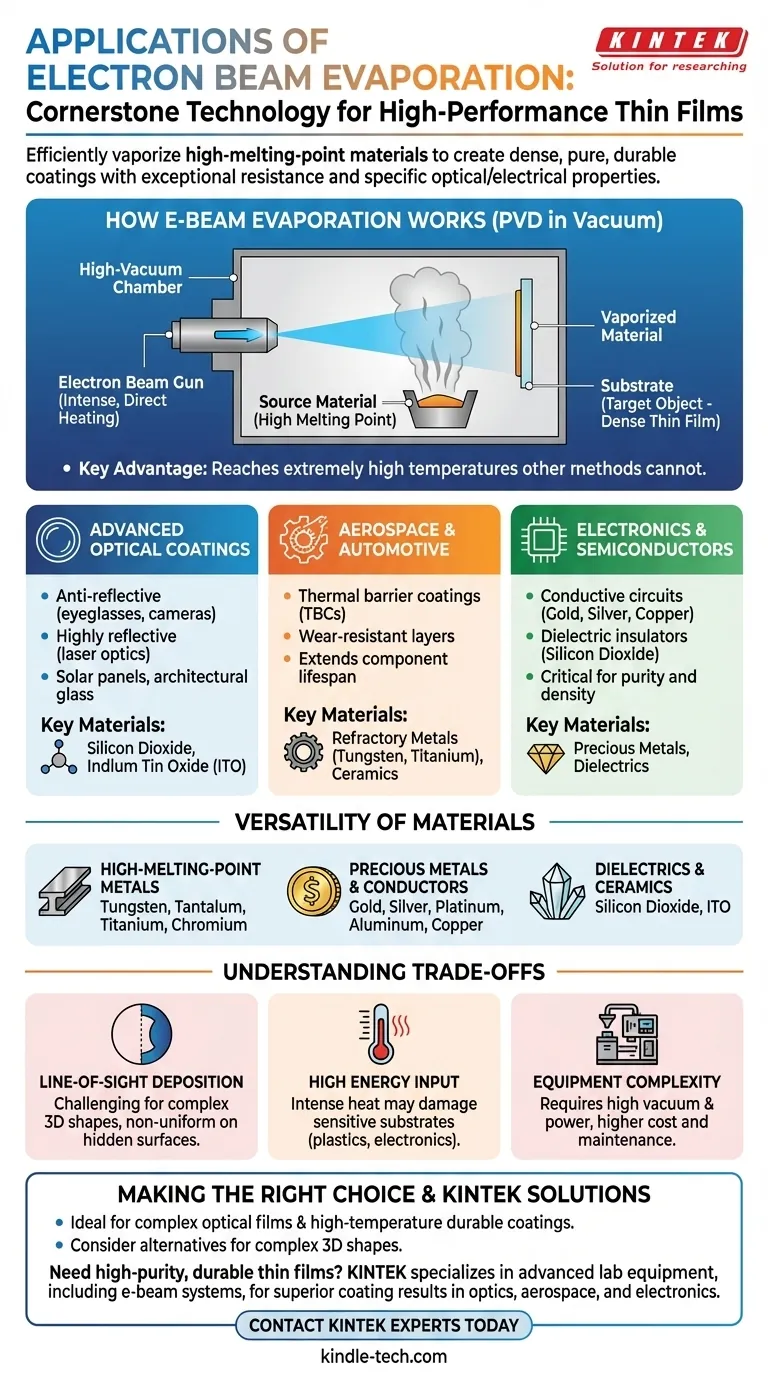

Como Funciona a Evaporação por Feixe de Elétrons (E-Beam)
O Processo Central: PVD em Vácuo
A evaporação por feixe de elétrons (e-beam) é um tipo de deposição física de vapor (PVD). O processo inteiro ocorre dentro de uma câmara de alto vácuo para garantir que o revestimento final seja extremamente puro.
Um feixe de elétrons de alta potência é disparado contra um material fonte, como um bloco de cerâmica ou metal. Essa energia intensa aquece o material até que ele evapore em vapor. Esse vapor então viaja através do vácuo e se condensa no objeto alvo, ou substrato, formando um filme fino e denso.
A Vantagem Chave: Aquecimento Intenso e Direto
O feixe de elétrons transfere calor de forma direta e eficiente para o material fonte. Isso permite que o processo atinja temperaturas extremamente altas que outros métodos não conseguem.
Esta é a razão central de sua versatilidade — ele pode vaporizar materiais com pontos de fusão muito altos, desde metais refratários até cerâmicas duráveis.
Principais Áreas de Aplicação por Indústria
Revestimentos Ópticos Avançados
Esta é uma das aplicações mais proeminentes da evaporação por e-beam. O processo oferece o alto grau de controle necessário para criar camadas precisas que manipulam a luz.
Exemplos incluem revestimentos antirreflexo para óculos e lentes de câmeras, revestimentos altamente refletivos para ótica a laser e filmes específicos usados em painéis solares e vidros arquitetônicos.
Aeroespacial e Automotiva
Nessas indústrias, os componentes são frequentemente expostos a calor e atrito extremos. A evaporação por feixe de elétrons é usada para aplicar revestimentos de barreira térmica (TBCs) e revestimentos resistentes ao desgaste.
Essas camadas cerâmicas ou metálicas duráveis protegem peças críticas do motor e outros componentes, estendendo sua vida útil e melhorando o desempenho e a segurança.
Eletrônica e Semicondutores
A pureza e a densidade dos filmes depositados por feixe de elétrons são cruciais para a fabricação de componentes eletrônicos.
É usada para depositar filmes finos de metais condutores como ouro, prata e cobre para circuitos, bem como materiais dielétricos como dióxido de silício para isoladores.
A Versatilidade dos Materiais
A capacidade de lidar com materiais de alta temperatura é o que realmente diferencia a evaporação por feixe de elétrons. Ela pode depositar uma gama excepcionalmente ampla de materiais.
Metais de Alto Ponto de Fusão
Isso inclui metais refratários conhecidos por sua dureza e resistência ao calor, como tungstênio, tântalo, titânio e cromo.
Metais Preciosos e Condutores
O processo também é altamente eficaz para depositar metais preciosos e condutores, incluindo ouro, prata, platina, alumínio e cobre.
Dielétricos e Cerâmicas
A evaporação por feixe de elétrons é ideal para aplicar compostos cerâmicos e dielétricos com altos pontos de fusão, como dióxido de silício e óxido de índio e estanho (ITO), que são cruciais para aplicações ópticas e eletrônicas.
Entendendo as Desvantagens
Deposição por Linha de Visada
Uma limitação chave da evaporação por feixe de elétrons é que se trata de um processo de linha de visada. O vapor viaja em linha reta da fonte para o substrato.
Isso pode dificultar o revestimento de formas tridimensionais complexas com espessura uniforme, pois as superfícies que não estão diretamente voltadas para a fonte receberão pouco ou nenhum revestimento.
Entrada de Alta Energia
A energia intensa do feixe de elétrons pode causar aquecimento significativo do substrato. Isso pode ser um problema para materiais sensíveis ao calor, como plásticos ou certos componentes eletrônicos, podendo causar danos.
Complexidade do Equipamento
Os sistemas de e-beam são complexos e exigem ambientes de alto vácuo e fontes de alimentação de alta tensão. Isso torna o investimento inicial e a manutenção contínua mais exigentes em comparação com algumas outras tecnologias de revestimento.
Fazendo a Escolha Certa para o Seu Objetivo
- Se o seu foco principal é criar filmes ópticos complexos e multicamadas: A evaporação por feixe de elétrons oferece a precisão e a flexibilidade de materiais necessárias para um desempenho superior.
- Se o seu foco principal é depositar revestimentos duráveis e resistentes ao calor a partir de metais refratários ou cerâmicas: Este método é uma das opções mais eficazes e eficientes disponíveis.
- Se o seu foco principal é revestir formas 3D complexas de maneira uniforme: Você pode precisar explorar processos PVD alternativos, como a pulverização catódica (sputtering), que não têm as mesmas limitações de linha de visada.
Em última análise, entender essas capacidades centrais permite que você aproveite a evaporação por feixe de elétrons para criar revestimentos que definem o desempenho da tecnologia moderna.
Tabela de Resumo:
| Área de Aplicação | Materiais Chave Utilizados | Benefícios Principais |
|---|---|---|
| Revestimentos Ópticos | Dióxido de Silício, Óxido de Índio e Estanho (ITO) | Camadas antirreflexo, altamente refletivas para lentes e lasers |
| Aeroespacial e Automotiva | Cerâmicas, Metais Refratários (Tungstênio, Titânio) | Revestimentos de barreira térmica (TBCs), resistência ao desgaste |
| Eletrônica e Semicondutores | Ouro, Prata, Cobre, Dióxido de Silício | Circuitos condutores, isoladores dielétricos |
| Revestimentos Gerais de Alto Desempenho | Metais Preciosos (Ouro, Platina), Alumínio | Resistência química, propriedades elétricas específicas |
