Como funciona uma bomba de vácuo de diafragma sem óleo? Um Guia para Vácuo Limpo e Livre de Contaminação

Em sua essência, uma bomba de vácuo de diafragma sem óleo funciona usando uma membrana flexível para empurrar mecanicamente o ar para fora de uma câmara selada. Um motor elétrico aciona um mecanismo excêntrico que faz com que o diafragma flexione repetidamente para cima e para baixo, alternadamente puxando o ar através de uma válvula de entrada e expelindo-o através de uma válvula de saída, criando um vácuo sem qualquer óleo.

O princípio central é o deslocamento mecânico usando um diafragma flexível. Este design isola intencionalmente as partes mecânicas móveis da bomba do caminho do gás, garantindo que o vácuo permaneça completamente livre de contaminação por óleo.

Como uma Bomba de Diafragma Cria Vácuo

A operação é elegante em sua simplicidade, dependendo de alguns componentes-chave trabalhando em um ciclo preciso. Pense nisso como um pulmão mecânico que expele o ar de um sistema.

Os Componentes Chave

A cabeça da bomba contém três partes críticas: um diafragma flexível, um acionamento excêntrico e um conjunto de válvulas unidirecionais.

O diafragma é uma membrana durável e flexível que separa o mecanismo de acionamento da câmara de bombeamento. O excêntrico, conectado a um motor, converte o movimento rotacional em um movimento para cima e para baixo ou para frente e para trás para o diafragma.

O Ciclo de Bombeamento: Curso de Admissão

Quando o excêntrico do motor puxa o diafragma para baixo ou para trás, o volume da câmara acima dele aumenta. Essa expansão cria um vácuo parcial — uma zona de menor pressão — dentro da câmara.

Essa queda de pressão faz com que a válvula de entrada se abra, permitindo que as moléculas de gás do sistema ou recipiente conectado sejam aspiradas para a câmara da bomba. A válvula de saída permanece fechada.

O Ciclo de Bombeamento: Curso de Exaustão

À medida que o excêntrico continua sua rotação, ele empurra o diafragma para cima ou para frente. Essa ação comprime o gás que acabou de ser aspirado para a câmara.

A pressão crescente força a válvula de entrada a fechar e a válvula de saída a abrir, expelindo o gás comprimido para a atmosfera. Este ciclo se repete rapidamente, removendo progressivamente mais ar do sistema para aprofundar o vácuo.

Compreendendo a Vantagem "Sem Óleo"

O termo "sem óleo" é a característica mais significativa desta tecnologia e a principal razão para sua seleção em muitas aplicações sensíveis.

Operação Livre de Contaminação

Como o mecanismo de acionamento é fisicamente separado da câmara de bombeamento pelo diafragma, nenhum óleo lubrificante pode entrar no caminho do vácuo.

Isso é inegociável para aplicações em pesquisa científica, análise médica e processamento de alimentos, onde mesmo traços de vapor de óleo contaminariam as amostras e invalidariam os resultados.

Manutenção Reduzida

Sem óleo para monitorar, trocar ou descartar, as bombas de diafragma oferecem requisitos de manutenção significativamente menores em comparação com as bombas seladas a óleo.

Isso também elimina a liberação de vapores oleosos no laboratório ou ambiente de produção, contribuindo para um ar mais limpo e um espaço de trabalho mais seguro.

Compreendendo as Desvantagens

Embora altamente eficazes, as bombas de diafragma não são a solução para todas as aplicações de vácuo. Compreender suas limitações é crucial para a seleção adequada.

Nível de Vácuo Final

As bombas de diafragma são mestres na faixa de vácuo baixo e médio. Elas não são projetadas para atingir os níveis de vácuo ultra-alto exigidos para aplicações como aceleradores de partículas ou fabricação de semicondutores. Para essas necessidades, tecnologias como bombas turbomoleculares ou iônicas são necessárias.

Desgaste do Diafragma

O diafragma é um componente robusto, mas está sujeito a estresse mecânico e eventualmente se desgastará. A substituição do diafragma é um procedimento de manutenção padrão após milhares de horas de operação, e sua vida útil é uma métrica de desempenho chave.

Vazão e Pressão

A vazão (a rapidez com que a bomba remove o gás) está diretamente relacionada ao tamanho do diafragma e à velocidade do motor. Atingir vazões muito altas pode exigir bombas de diafragma multiestágios maiores e mais complexas.

Fazendo a Escolha Certa para Sua Aplicação

A seleção da tecnologia de vácuo correta depende inteiramente do seu objetivo final.

• Se seu foco principal é um vácuo limpo e livre de contaminantes para um laboratório, dispositivo médico ou instrumento analítico: Uma bomba de diafragma sem óleo é o padrão da indústria e a escolha ideal.
• Se seu foco principal é remover grandes volumes de ar rapidamente com um orçamento apertado: Uma bomba de palhetas rotativas selada a óleo tradicional pode ser mais rápida, mas você deve aceitar o risco e a carga de manutenção da contaminação por óleo.
• Se seu foco principal é atingir o vácuo mais profundo possível (vácuo ultra-alto): Sua aplicação requer uma tecnologia mais avançada, e uma bomba de diafragma será frequentemente usada como uma bomba de "pré-vácuo" preliminar para o sistema mais potente.

Em última análise, compreender o mecanismo simples e confiável da bomba de diafragma permite que você escolha a ferramenta certa para um vácuo limpo e eficiente.

Tabela Resumo:

Característica	Descrição
Princípio Central	Deslocamento mecânico usando um diafragma flexível.
Principal Vantagem	Operação completamente livre de óleo e contaminação.
Uso Típico	Vácuo baixo a médio para laboratórios, aplicações médicas e processamento de alimentos.
Manutenção	Menor manutenção; sem trocas de óleo, mas o diafragma pode precisar de substituição.

Precisa de um vácuo confiável e livre de contaminação para seu laboratório?

A KINTEK é especializada em equipamentos e consumíveis de laboratório, fornecendo bombas de vácuo de diafragma sem óleo que garantem a pureza de suas amostras e a integridade de seus resultados. Nossas bombas são projetadas para aplicações onde mesmo traços de contaminação por óleo são inaceitáveis.

Entre em contato conosco hoje para encontrar a solução de vácuo perfeita para seu trabalho sensível!

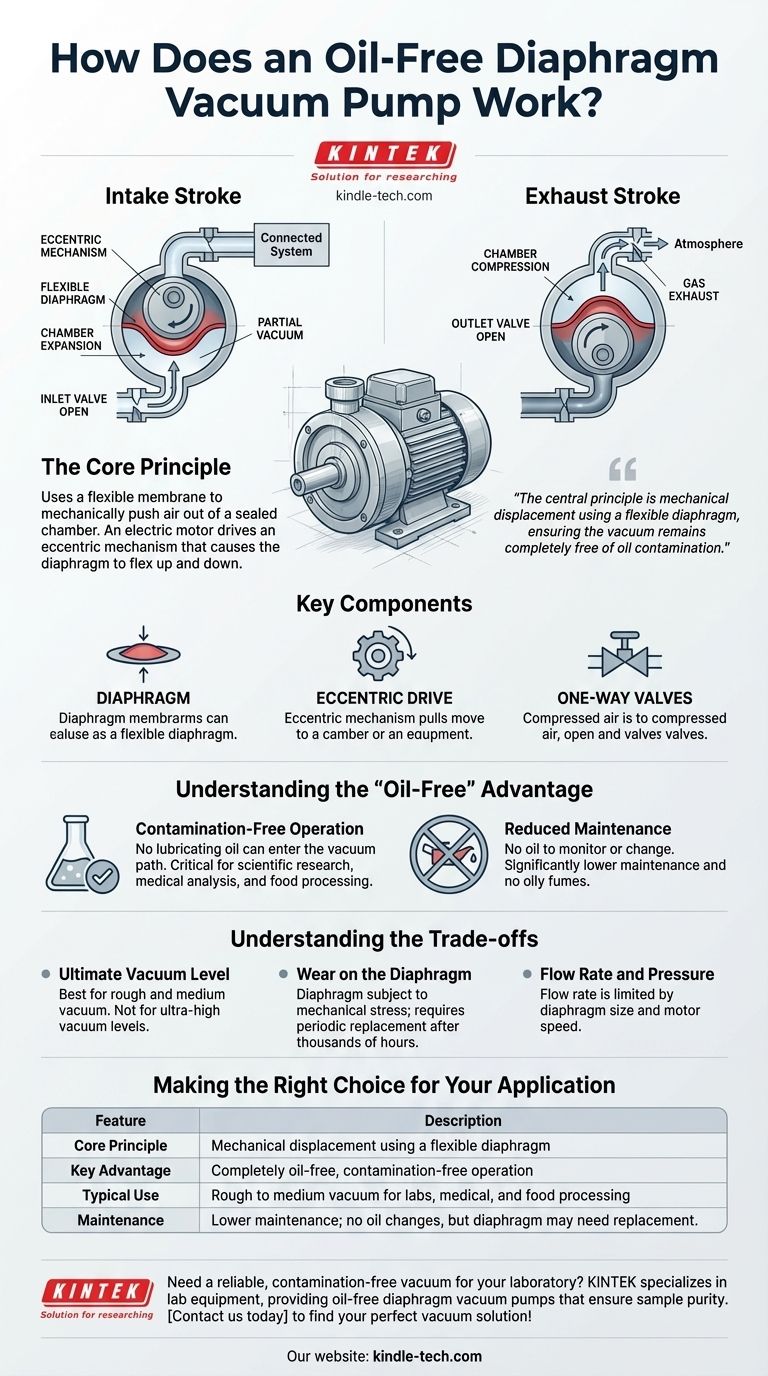

Guia Visual
