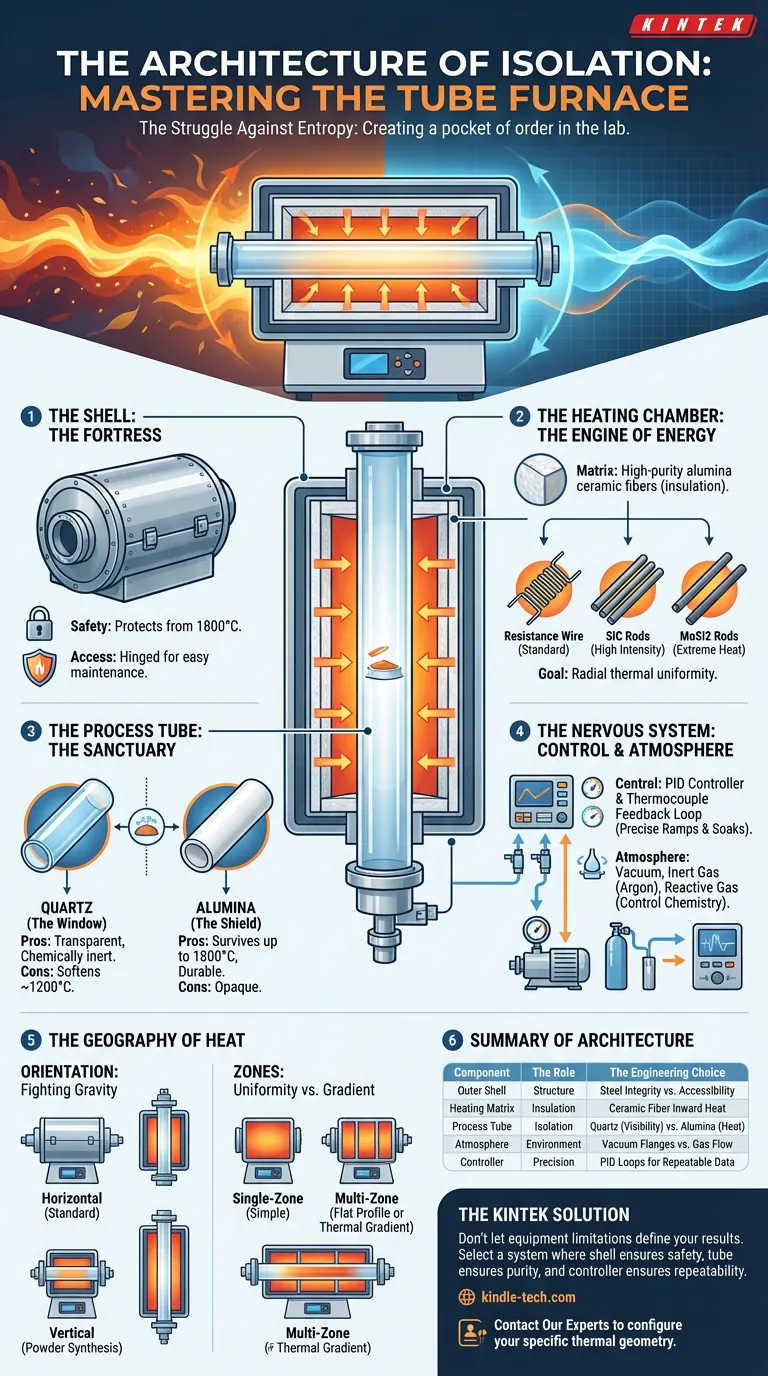

A Arquitetura Do Isolamento: Dominando A Anatomia De Um Forno Tubular

A Luta Contra a Entropia

No laboratório, o universo é seu adversário. As leis da termodinâmica impulsionam tudo em direção ao equilíbrio — esfriando, oxidando e misturando-se com o caos ambiente.

Seu trabalho como pesquisador é criar um bolso de ordem. Você precisa de uma temperatura específica, uma atmosfera específica e isolamento total.

Um forno tubular não é meramente um forno; é uma defesa modular contra a entropia.

Sua estrutura é projetada para um propósito singular e paradoxal: submeter uma amostra a violência extrema (calor alto) enquanto a protege com gentileza extrema (isolamento atmosférico). Compreender essa anatomia não é apenas sobre manutenção; é sobre entender os limites do seu experimento.

Aqui está a lógica de engenharia por trás da máquina.

A Carcaça: A Fortaleza

O forno começa com a carcaça externa. Em sistemas mais baratos, é apenas uma caixa. Em engenharia de alta precisão, é uma garantia estrutural.

Construída em aço de alta resistência ou ligas de alumínio, a carcaça cumpre duas funções silenciosas:

Segurança: Impede que o interior de 1800°C derreta a bancada do laboratório (ou o pesquisador).
Acesso: Designs com dobradiças permitem que a câmara de aquecimento se abra, revelando o tubo de processo sem desmontar a configuração.

A Câmara de Aquecimento: O Motor da Energia

Dentro da carcaça está o coração: a câmara de aquecimento.

Geralmente é uma matriz de fibras cerâmicas de alta pureza de alumina. É leve, mas atua como uma barreira térmica formidável. Embutidos nesta matriz estão os elementos de aquecimento — os "músculos" do sistema.

Dependendo da sua temperatura alvo, esses elementos variam:

Fio de Resistência: O cavalo de batalha padrão.
Barras de Carboneto de Silício (SiC): Para maior intensidade.
Barras de Molibdênio de Silício (MoSi2): Para capacidade de calor extremo.

O objetivo da engenharia aqui é a distribuição radial. O calor deve ser direcionado para dentro, criando um cilindro de uniformidade térmica. Se a distribuição estiver errada, seus dados são ruído.

O Tubo de Processo: O Santuário

É aqui que a mágica — e a ansiedade — acontece.

O tubo de processo percorre o centro da câmara de aquecimento. É o único componente que toca sua amostra. Ele isola fisicamente a reação dos elementos de aquecimento e do mundo exterior.

Escolher o material para este tubo é um compromisso psicológico entre visibilidade e durabilidade:

Quartzo (A Janela)

Prós: Transparente. Você pode observar a reação ocorrer. Quimicamente inerte para CVD.
Contras: Amacia em torno de 1200°C.
A Vibe: Ótimo para precisão em temperaturas mais baixas onde a confirmação visual é importante.

Alumina (O Escudo)

Prós: Resiste até 1800°C. Extremamente durável.
Contras: Opaco. Você está voando às cegas.
A Vibe: Essencial para sinterização ou recozimento em alta temperatura onde a resistência ao calor é a única métrica que conta.

O Sistema Nervoso: Controle e Atmosfera

Um forno sem cérebro é apenas um risco de incêndio.

O Sistema de Controle depende de um loop de feedback. Um termopar se estende para a zona quente, detectando a realidade. Um controlador PID digital compara essa realidade com seu ponto de ajuste e ajusta a potência. Isso permite rampas precisas (aquecimento) e patamares (permanecer no lugar).

Mas o verdadeiro poder de um forno tubular reside no Sistema de Atmosfera.

Ao conectar bombas de vácuo ou suprimentos de gás às flanges do tubo, você transforma o dispositivo. Ele deixa de ser um aquecedor e se torna um reator. Você pode purgar oxigênio, introduzir argônio ou criar um vácuo. Você controla a química tanto quanto a física.

A Geografia do Calor

Ao configurar um forno, você está projetando o ambiente que sua amostra irá habitar. Existem três variáveis principais a serem consideradas.

1. Orientação: Lutando Contra a Gravidade

Horizontal: O padrão. Fácil de carregar.
Vertical: Usa a gravidade a seu favor. Ideal para síntese de pós ou minimização do contato entre a amostra e as paredes do tubo.

2. Zonas: Uniformidade vs. Gradiente

Zona Única: O forno tem um termostato. Simples, eficaz.
Multizona: O forno tem múltiplas seções de aquecimento independentes. Isso permite criar um perfil de temperatura perfeitamente plano em uma longa distância, ou um gradiente térmico específico (quente em uma extremidade, frio na outra) para impulsionar a condensação.

Resumo da Arquitetura

Componente	O Papel	A Escolha de Engenharia
Carcaça Externa	Estrutura	Integridade do aço vs. acessibilidade.
Matriz de Aquecimento	Isolamento	Fibra cerâmica para direcionar o calor para dentro.
Tubo de Processo	Isolamento	Quartzo para visibilidade vs. Alumina para calor.
Atmosfera	Ambiente	Flanges de vácuo para pureza vs. Fluxo de gás para reação.
Controlador	Precisão	Loops PID para dados repetíveis.
