O que é pulverização catódica por radiofreqüência?Um guia para a deposição de filmes finos de alta qualidade

A pulverização catódica por radiofrequência, uma técnica amplamente utilizada nas indústrias de semicondutores e informática, funciona a uma frequência de 13,56 MHz, que é normalizada para aplicações industriais.Este método utiliza um campo elétrico alternado de alta frequência para gerar plasma, o que o torna particularmente eficaz para materiais isolantes.A pulverização catódica por radiofrequência é vantajosa para a deposição de películas finas em substratos, uma vez que evita a acumulação de carga nos materiais alvo, o que pode levar a arcos e problemas de qualidade.O processo envolve dois ciclos: um em que o material alvo é carregado negativamente para atrair átomos de gás de pulverização catódica, e outro em que é carregado positivamente para ejetar iões de gás e átomos da fonte em direção ao substrato.Esta técnica é adequada tanto para materiais condutores como não condutores, embora seja mais frequentemente utilizada para materiais dieléctricos.A pulverização catódica RF é também utilizada no fabrico de guias de onda planas ópticas e microcavidades fotónicas, oferecendo uma deposição de película de alta qualidade a baixas temperaturas de substrato.

Pontos-chave explicados:

O que é pulverização catódica por radiofreqüência?Um guia para a deposição de filmes finos de alta qualidade
  1. Frequência da pulverização catódica RF:

    • A pulverização catódica RF funciona a uma frequência de 13,56 MHz que é uma frequência padrão atribuída para aplicações industriais.Esta frequência é escolhida porque gera plasma de forma eficaz e evita a acumulação de carga em materiais alvo isolantes.
  2. Mecanismo da pulverização catódica por radiofrequência:

    • A pulverização catódica por radiofrequência utiliza um campo elétrico alternado de alta frequência para criar plasma num ambiente de vácuo.A fonte de alimentação de corrente alternada (CA), normalmente fixada a 13,56 MHz, alterna o potencial elétrico da corrente, evitando a acumulação de carga no material alvo.
    • O processo envolve dois ciclos:
      • Primeiro ciclo:O material alvo está carregado negativamente, atraindo os iões do gás de pulverização para eliminar os átomos da fonte.
      • Segundo ciclo:O alvo está carregado positivamente, ejectando iões de gás e átomos da fonte em direção ao substrato para deposição.
  3. Vantagens da pulverização catódica RF:

    • Evita a acumulação de carga:Ao alternar o potencial elétrico, a pulverização catódica por radiofrequência evita a acumulação de cargas nos materiais isolantes, o que pode provocar arcos voltaicos e perturbar o processo de pulverização catódica.
    • Adequado para materiais isolantes:A pulverização catódica RF é particularmente eficaz para materiais dieléctricos tornando-o um método preferido para a deposição de películas finas em alvos isolantes.
    • Deposição de películas de alta qualidade:A pulverização catódica RF permite a deposição de películas homogéneas e de alta qualidade a baixas temperaturas de substrato, tornando-o ideal para aplicações nas indústrias de semicondutores e ótica.
  4. Aplicações da pulverização catódica RF:

    • Indústria de semicondutores:A pulverização catódica por radiofrequência é normalmente utilizada para depositar películas finas em substratos de silício, tais como películas de SiO2 que são essenciais no fabrico de semicondutores.
    • Dispositivos ópticos e fotónicos:A pulverização catódica RF é utilizada para fabricar guias de onda planares ópticos e microcavidades fotónicas que funcionam nas regiões do visível e do infravermelho próximo (NIR).É também adequado para a criação de cristais fotónicos 1-D e depositando camadas alternadas de materiais com índices de refração controlados.

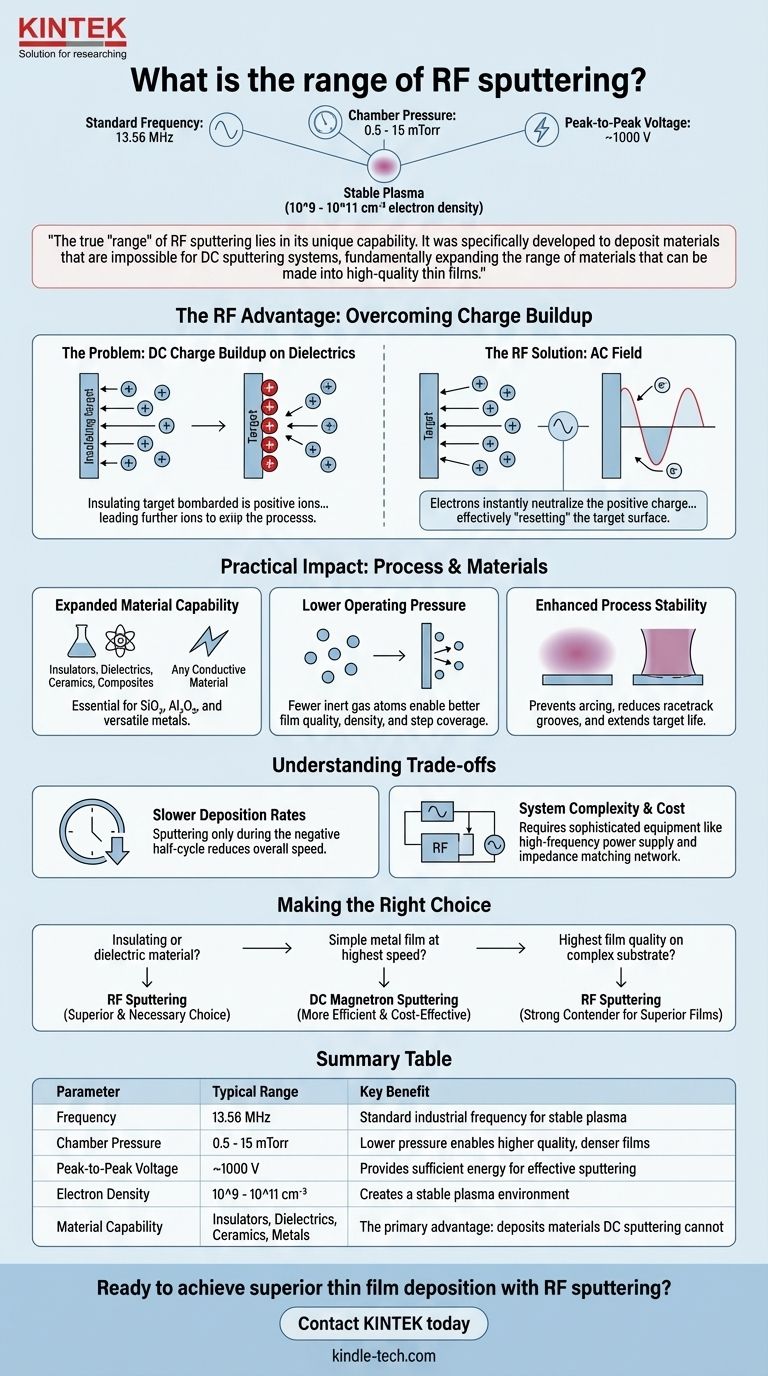

  5. Parâmetros técnicos:

    • Tensão de pico a pico de RF:Tipicamente 1000 V .
    • Densidade do eletrão:Varia de 10^9 a 10^11 cm^-3 .
    • Pressão da câmara:Funciona entre 0,5 a 10 mTorr .
    • Taxa de deposição:Menor em comparação com a pulverização catódica DC, o que torna a pulverização catódica RF mais adequada para substratos mais pequenos e aplicações especializadas.
  6. Comparação com a pulverização catódica DC:

    • Taxa de deposição:A pulverização catódica RF tem uma taxa de deposição mais baixa em comparação com a pulverização catódica em corrente contínua, o que a torna menos eficiente para a produção em grande escala, mas mais adequada para aplicações de alta precisão.
    • Compatibilidade de materiais:A pulverização catódica RF é mais versátil uma vez que pode ser utilizada tanto para materiais condutores como não condutores, enquanto a pulverização catódica em corrente contínua se limita a alvos condutores.
  7. Desafios e limitações:

    • Custos mais elevados:A pulverização catódica RF é geralmente mais cara devido à complexidade da fonte de energia RF e à necessidade de um controlo preciso dos parâmetros de pulverização catódica.
    • Tamanhos de substrato mais pequenos:A pulverização catódica por radiofrequência é normalmente utilizada para substratos mais pequenos, devido à menor taxa de deposição e aos custos mais elevados associados ao processo.

Em resumo, a pulverização catódica por radiofrequência é uma técnica versátil e precisa para a deposição de películas finas, particularmente em materiais isolantes.A sua capacidade para evitar a acumulação de cargas e depositar películas de alta qualidade a baixas temperaturas torna-a indispensável nas indústrias de semicondutores e ótica.No entanto, os seus custos mais elevados e taxas de deposição mais baixas limitam a sua utilização a aplicações especializadas e substratos mais pequenos.

Tabela de resumo:

Aspeto Detalhes
Frequência 13,56 MHz (padrão para aplicações industriais)
Mecanismo Campo elétrico alternado de alta frequência que gera plasma no vácuo
Vantagens Evita a acumulação de carga, ideal para materiais isolantes, películas de alta qualidade
Aplicações Fabrico de semicondutores, guias de onda ópticos, microcavidades fotónicas
Parâmetros técnicos Tensão de pico a pico de RF: 1000 V, pressão da câmara: 0,5-10 mTorr
Comparação com DC Taxa de deposição mais baixa, mais versátil para materiais condutores/não condutores
Limitações Custos mais elevados, tamanhos de substrato mais pequenos

Descubra como a pulverização catódica RF pode melhorar os seus processos de película fina contacte os nossos especialistas hoje !
