Em sua essência, a diferença entre magnetrons balanceados e desbalanceados reside na geometria e força de seus campos magnéticos. Um magnetron balanceado possui um campo magnético simétrico projetado para confinar o plasma muito próximo à superfície do alvo de pulverização. Em contraste, um magnetron desbalanceado usa um campo intencionalmente assimétrico, tipicamente com ímãs externos mais fortes, para guiar uma parte do plasma para longe do alvo e em direção ao substrato que está sendo revestido.
A escolha não é sobre qual é "melhor", mas qual é o mais adequado para a tarefa. Magnetrons balanceados priorizam a erosão eficiente do alvo de pulverização, enquanto magnetrons desbalanceados priorizam a modificação das propriedades do filme em crescimento através de bombardeio iônico controlado.
A Diferença Definidora: Confinamento do Campo Magnético
A função de qualquer magnetron é aprisionar elétrons em um campo magnético acima de um material alvo. Esses elétrons aprisionados então ionizam um gás de processo (como Argônio), criando um plasma denso. Os íons positivos desse plasma são então acelerados em direção ao alvo negativamente polarizado, pulverizando átomos que viajam para e revestem seu substrato. O design do magnetron dita onde esse plasma está mais concentrado.
Como Funciona um Magnetron Balanceado
Em um magnetron balanceado padrão, os polos magnéticos interno e externo têm força aproximadamente igual.
Isso cria um campo magnético fechado e simétrico que age como uma "cerca magnética", aprisionando a grande maioria do plasma em um anel apertado diretamente sobre a superfície do alvo. Essa configuração é altamente eficiente na erosão do alvo.
O Design Assimétrico do Magnetron Desbalanceado
Um magnetron desbalanceado quebra intencionalmente essa simetria. Os polos magnéticos externos são significativamente mais fortes que o polo interno.
Isso faz com que algumas das linhas de campo magnético, e o plasma que as segue, "vazem" ou se estendam muito mais longe do alvo e se projetem em direção ao substrato.
O Impacto Prático na Deposição de Filmes
Essa diferença na geometria do campo magnético não é acadêmica; ela tem profundas consequências para o material que está sendo depositado no substrato.
Bombardeio Iônico Aprimorado
O principal efeito de um design desbalanceado é que ele guia um fluxo significativo de íons do plasma para o substrato. O substrato é essencialmente imerso no plasma.
Isso significa que, à medida que o filme cresce, ele é simultaneamente bombardeado por íons energéticos. Esse processo é frequentemente chamado de deposição assistida por íons.
Propriedades de Filme Melhoradas
Esse bombardeio simultâneo é o propósito principal do design desbalanceado. A energia extra entregue ao filme em crescimento pode melhorar drasticamente suas propriedades físicas.
Revestimentos depositados com um magnetron desbalanceado são frequentemente mais densos, mais aderentes e têm menor tensão interna. Isso é crítico para aplicações que exigem filmes duros, resistentes ao desgaste ou opticamente precisos.
Taxa de Deposição Aumentada
Ao estender o plasma e melhorar seu confinamento dentro do volume do processo (especialmente em sistemas multi-magnetron), um magnetron desbalanceado também pode levar a um processo de ionização mais eficiente.
Isso frequentemente resulta em uma taxa de deposição geral mais alta para o revestimento, entregando mais material ao substrato em menos tempo.
Compreendendo as Compensações
Nenhum design é universalmente superior. A escolha depende inteiramente do resultado desejado para o seu revestimento.
Magnetron Balanceado: Alta Eficiência do Alvo, Baixa Interação com o Filme
Um magnetron balanceado é excelente para aplicações onde você simplesmente precisa depositar uma camada de material sem requisitos estruturais específicos.
A desvantagem é a falta de influência sobre a microestrutura do filme. A deposição é mais "passiva", o que pode ser insuficiente para revestimentos funcionais de alto desempenho.
Magnetron Desbalanceado: Crescimento Ativo do Filme, Potenciais Ineficiências
Um magnetron desbalanceado oferece controle ativo sobre as propriedades do filme, usando bombardeio iônico para projetar sua estrutura à medida que cresce.
A desvantagem é que parte da energia do plasma é direcionada para o substrato em vez do alvo, e o plasma estendido pode bombardear as paredes da câmara, o que pode introduzir impurezas se não for gerenciado corretamente.
Fazendo a Escolha Certa para Sua Aplicação
Seu objetivo de processo dita a configuração correta do magnetron.
- Se seu foco principal é deposição simples e de alta taxa com mínima modificação do filme: Um magnetron balanceado é a escolha padrão e eficiente para aplicações como revestimentos decorativos ou camadas condutoras básicas.
- Se seu foco principal é criar revestimentos funcionais densos, duros ou altamente aderentes: Um magnetron desbalanceado é essencial para fornecer o bombardeio iônico necessário para projetar as propriedades do filme para aplicações como revestimentos de ferramentas ou filtros ópticos.
- Se você estiver usando um sistema multi-alvo para ligas complexas ou pulverização reativa: Uma configuração de magnetron desbalanceado de campo fechado, onde os campos de magnetrons adjacentes se conectam, oferece o mais alto nível de confinamento de plasma e controle de processo.
Em última análise, compreender a geometria do campo magnético permite que você selecione a ferramenta precisa para controlar seu processo de deposição de filmes finos.
Tabela Resumo:
| Característica | Magnetron Balanceado | Magnetron Desbalanceado |
|---|---|---|
| Campo Magnético | Simétrico, fechado | Assimétrico, ímãs externos mais fortes |
| Confinamento do Plasma | Fortemente confinado à superfície do alvo | Estende-se em direção ao substrato |
| Objetivo Principal | Alta eficiência de erosão do alvo | Deposição assistida por íons |
| Benefício Chave | Deposição simples e de alta taxa | Filmes mais densos, duros e aderentes |
| Ideal Para | Revestimentos decorativos, camadas condutoras básicas | Revestimentos funcionais de alto desempenho (ferramentas, óptica) |
Pronto para Otimizar Seu Processo de Pulverização Catódica?
Escolher a configuração correta do magnetron é fundamental para alcançar as propriedades precisas do filme que sua aplicação exige. Se você precisa da eficiência de alta taxa de um sistema balanceado ou da qualidade superior do filme possibilitada pelo bombardeio iônico de um magnetron desbalanceado, a KINTEK tem a experiência e o equipamento para apoiar seus objetivos.
A KINTEK é especializada em equipamentos de laboratório avançados e consumíveis para deposição de filmes finos, atendendo a laboratórios de pesquisa e industriais em todo o mundo. Nossa equipe pode ajudá-lo a selecionar a solução de pulverização ideal para aumentar a densidade, adesão e desempenho do revestimento.
Entre em contato com nossos especialistas hoje para discutir seus requisitos específicos e descobrir como nossas soluções podem impulsionar sua pesquisa ou capacidades de produção.

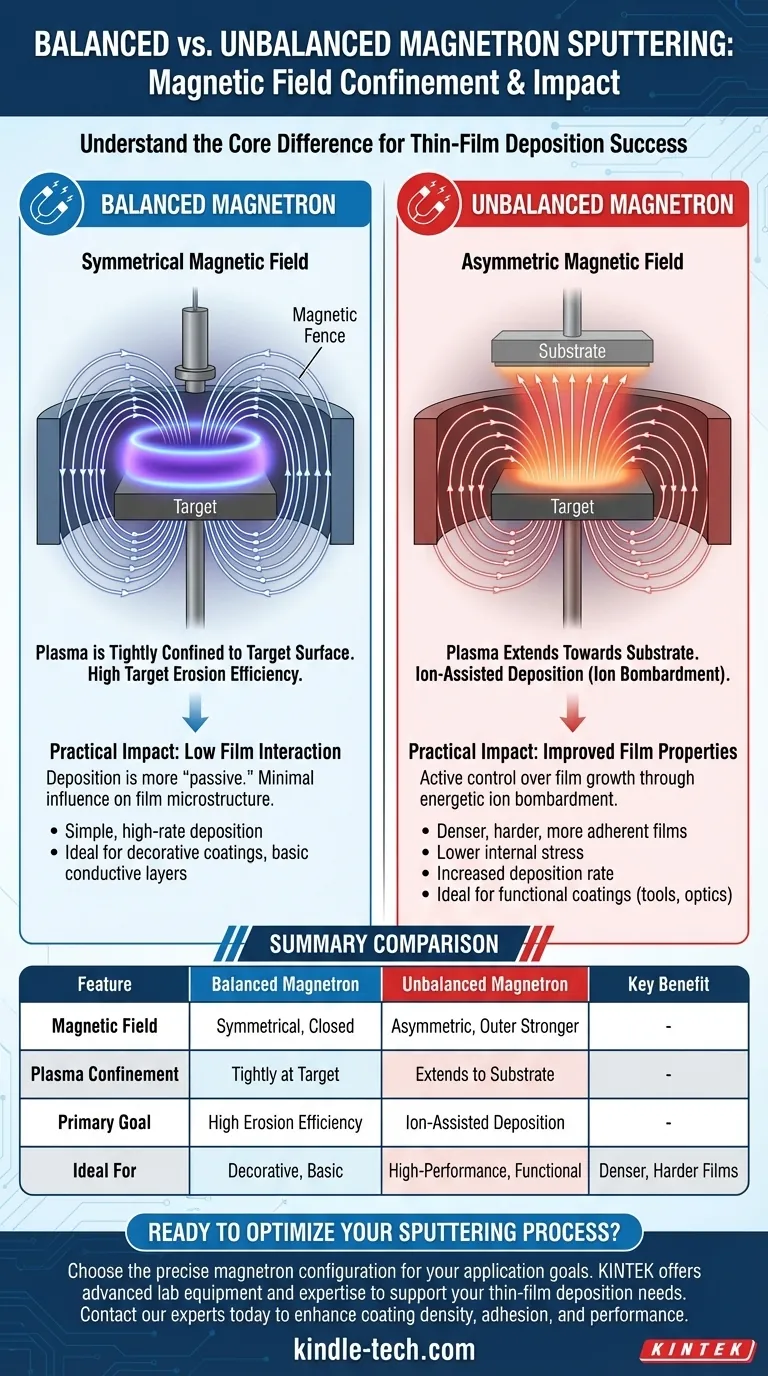

Guia Visual
