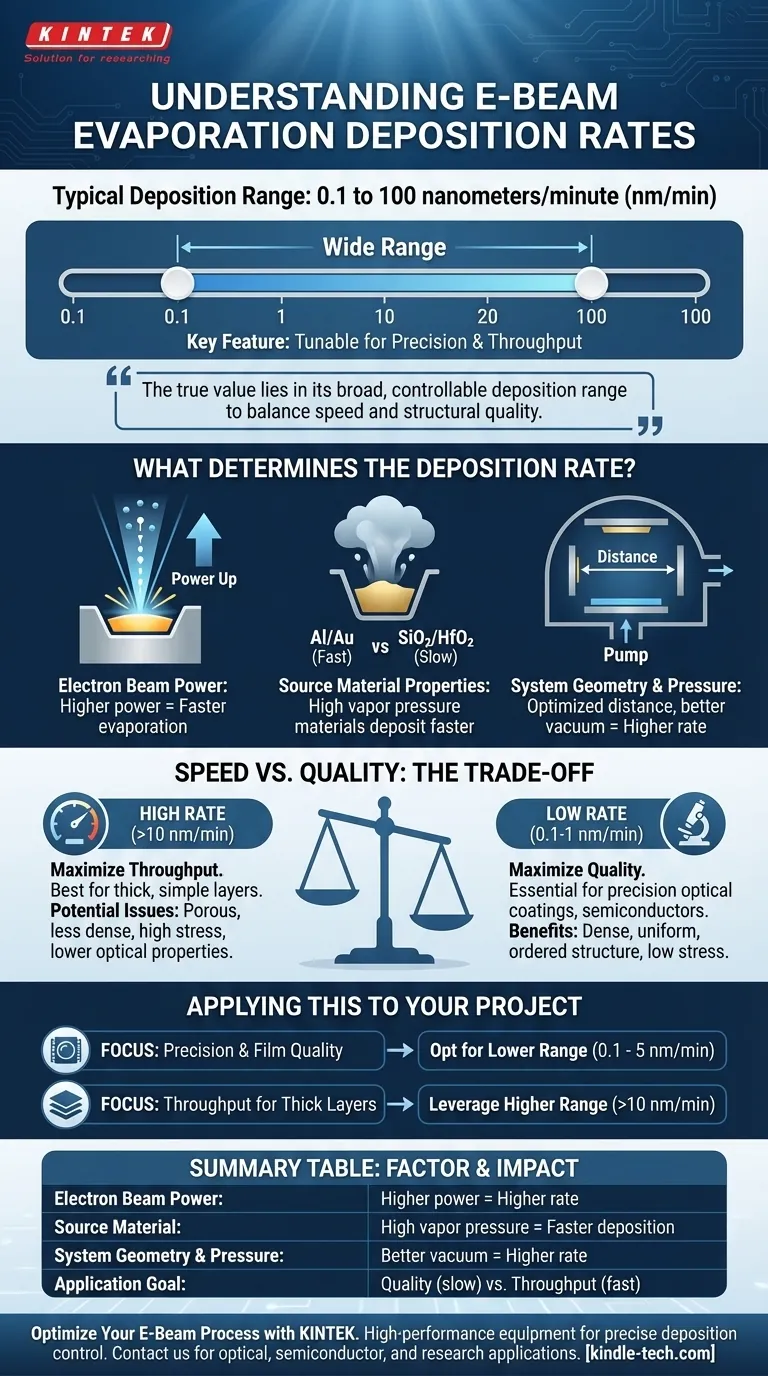

A taxa de deposição da evaporação do feixe eletrônico normalmente varia de 0,1 a 100 nanômetros (nm) por minuto, dependendo de fatores como o material que está sendo evaporado, a potência do feixe de elétrons e a temperatura do substrato. Esta linha torna a evaporação por feixe eletrônico um método altamente eficiente e versátil para depositar filmes finos, especialmente para materiais com altos pontos de fusão. O processo é caracterizado por baixos níveis de impurezas, boa direcionalidade e alto rendimento, tornando-o adequado para aplicações que exigem revestimentos precisos e uniformes. No entanto, conseguir uma deposição uniforme pode ser um desafio devido à natureza isotrópica do processo, que muitas vezes é mitigada usando suportes esféricos de wafer ou sistemas planetários.
Pontos-chave explicados:

-
Faixa de taxa de deposição:
- A taxa de deposição para evaporação por feixe eletrônico normalmente fica entre 0,1 a 100 nanômetros (nm) por minuto . Esta faixa é influenciada por vários fatores, incluindo o material que está sendo evaporado, a potência do feixe de elétrons e a temperatura do substrato. Por exemplo, materiais com pontos de fusão mais elevados podem exigir maior potência de feixe, o que pode aumentar a taxa de deposição.
-
Versatilidade de materiais:
- A evaporação por feixe de E é capaz de evaporar praticamente qualquer material , incluindo aqueles com altos pontos de fusão, como metais refratários. Essa versatilidade se deve ao feixe de elétrons de alta energia, que pode gerar as temperaturas necessárias para evaporar até mesmo os materiais mais desafiadores. Isso o torna um método preferido para aplicações que exigem materiais de alta temperatura.
-
Baixos níveis de impureza:
- Uma das vantagens significativas da evaporação por feixe eletrônico é a sua capacidade de produzir revestimentos com baixos níveis de impurezas . O ambiente de alto vácuo minimiza a contaminação, garantindo que os filmes depositados sejam de alta pureza. Isto é particularmente importante em aplicações como a fabricação de semicondutores, onde a pureza do material é crítica.
-
Desafios de uniformidade de deposição:
- Conseguir uma deposição uniforme pode ser um desafio na evaporação por feixe eletrônico devido à sua natureza isotrópica . Os átomos são evaporados da fonte em todas as direções igualmente, levando a revestimentos não uniformes, especialmente em substratos não diretamente acima do cadinho. Para resolver isso, os fabricantes costumam usar porta-wafers esféricos ou sistemas planetários para melhorar a uniformidade. No entanto, mesmo com estas técnicas, alcançar a uniformidade perfeita continua a ser um desafio.
-
Alto rendimento e direcionalidade:
- Ofertas de evaporação por feixe de E alto rendimento e boa direcionalidade , tornando-o adequado para produção em larga escala. O processo pode depositar filmes finos de forma rápida e eficiente, o que é benéfico para indústrias que exigem produção em alto volume, como óptica e eletrônica.
-
Aplicativos:
- A evaporação por feixe de E é amplamente utilizada em indústrias que exigem revestimentos precisos e uniformes , como fabricação de semicondutores, óptica e células solares. Sua capacidade de depositar materiais de alta pureza e alto ponto de fusão o torna indispensável nessas áreas.
Em resumo, a taxa de deposição da evaporação do feixe eletrônico é altamente variável, variando de 0,1 a 100 nm por minuto, dependendo do material e das condições do processo. Embora o método ofereça inúmeras vantagens, incluindo versatilidade de material e baixos níveis de impurezas, desafios como a uniformidade de deposição devem ser cuidadosamente gerenciados para alcançar resultados ideais.
Tabela Resumo:
Aspecto | Detalhes |
---|---|
Taxa de deposição | 0,1 a 100 nanômetros (nm) por minuto |
Versatilidade de materiais | Pode evaporar praticamente qualquer material, incluindo metais com alto ponto de fusão |
Níveis de Impureza | Baixa contaminação devido ao ambiente de alto vácuo |
Desafios de uniformidade | Revestimentos não uniformes devido à natureza isotrópica; mitigado com ferramentas especiais |
Taxa de transferência e direcionalidade | Alto rendimento e boa direcionalidade para produção em larga escala |
Aplicativos | Fabricação de semicondutores, óptica, células solares e muito mais |
