Em resumo, não existe um termo padrão chamado "diâmetro de quiralidade". Em vez disso, o diâmetro de um nanotubo de carbono (NTC) é uma consequência física direta de sua quiralidade, que descreve o ângulo e a geometria específicos de sua estrutura atômica. A quiralidade é definida por um par de números inteiros, (n,m), que ditam precisamente como uma folha de grafeno é conceitualmente "enrolada" para formar o tubo.
O conceito central é que o diâmetro de um nanotubo de carbono não é um valor arbitrário, mas sim uma propriedade discreta matematicamente ligada à sua estrutura atômica. Compreender os índices quirais (n,m) permite calcular seu diâmetro exato, o que, por sua vez, prevê suas propriedades eletrônicas e físicas fundamentais.
Da Folha de Grafeno ao Nanotubo
O Conceito de Quiralidade
Imagine uma folha plana de grafeno, uma única camada de átomos de carbono dispostos em uma rede em forma de colmeia. Um nanotubo de carbono é formado ao enrolar esta folha em um cilindro sem emendas.
Quiralidade é o termo usado para descrever o ângulo e a direção precisos em que você enrola a folha. Este não é um processo arbitrário; é definido por um vetor quiral, denotado como Ch.
Os Índices Quirais (n,m)
O vetor quiral é definido por dois números inteiros, (n,m), que representam o número de passos que você dá ao longo das duas direções primárias na rede de grafeno para ir de um ponto a um ponto idêntico após o enrolamento.
Esses índices definem unicamente toda a estrutura do nanotubo. Com base em seus valores, os NTCs são classificados em três tipos principais:
- Cadeira: Quando n = m, por exemplo, (10,10).
- Zigue-zague: Quando m = 0, por exemplo, (17,0).
- Quiral: Todas as outras combinações onde n ≠ m e m ≠ 0, por exemplo, (12,8).
Calculando o Diâmetro a Partir da Quiralidade
A Fórmula do Diâmetro
Uma vez que você conhece os índices (n,m) de um nanotubo, seu diâmetro (d) pode ser calculado com uma fórmula matemática precisa.
A fórmula é:
d = (a / π) * √(n² + m² + nm)
Esta equação liga diretamente os índices abstratos (n,m) a uma dimensão física e mensurável.
Compreendendo as Variáveis
Na fórmula, 'a' é a constante da rede de grafeno. Este valor é derivado do comprimento fundamental da ligação carbono-carbono (a_cc), que é aproximadamente 0,142 nanômetros (nm).
A constante da rede a é calculada como a = a_cc * √3, tornando-a aproximadamente 0,246 nm. A letra grega π (pi) é a constante matemática, aproximadamente 3,14159.
Por Que o Diâmetro É um Parâmetro Crítico
Ele Dita as Propriedades Eletrônicas
A geometria exata determinada por (n,m) e o diâmetro resultante têm um efeito profundo na forma como os elétrons podem viajar através do nanotubo. Isso determina diretamente se o NTC se comporta como um metal ou um semicondutor.
Uma regra prática simples é:
- Nanotubos tipo cadeira (n,n) são sempre metálicos.
- Para todos os outros tipos, o nanotubo é metálico se (n-m) for um múltiplo de 3.
- Se (n-m) não for um múltiplo de 3, o nanotubo é semicondutor.
Esta propriedade é a razão pela qual os NTCs são tão promissores para a eletrônica de próxima geração; você pode ter um fio metálico ou um componente de transistor semicondutor do mesmo elemento, apenas mudando sua geometria.
Ele Influencia as Propriedades Físicas e Ópticas
O diâmetro também afeta a resistência mecânica, a rigidez e os comprimentos de onda específicos da luz que um nanotubo irá absorver ou emitir.
Tubos de menor diâmetro são geralmente mais rígidos, enquanto o band gap eletrônico dos NTCs semicondutores é inversamente proporcional ao seu diâmetro.
O Desafio Prático: Controle de Síntese
O Problema da Quiralidade Mista
O principal desafio para aproveitar o poder dos NTCs é controlar sua síntese. A maioria dos métodos de produção, como a deposição química de vapor (CVD), produz uma mistura de nanotubos com muitos valores (n,m) diferentes.
Isso resulta em uma amostra contendo uma mistura de diferentes diâmetros, incluindo tubos metálicos e semicondutores.
O Obstáculo para Aplicações
Essa falta de uniformidade é um grande obstáculo. Para um chip de computador, você precisa de nanotubos puramente semicondutores. Para um filme condutor transparente, você pode querer apenas os metálicos.
Separar essa mistura — um processo chamado "classificação" — é uma área complexa e cara de pesquisa contínua. A incapacidade de produzir NTCs de quiralidade única em escala e a baixo custo é o que atualmente limita sua ampla aplicação comercial em eletrônicos.
Fazendo a Escolha Certa para o Seu Objetivo
- Se o seu foco principal é criar um fio eletrônico em nanoescala: Você precisa de um NTC metálico. A escolha mais confiável é um tubo tipo cadeira (n,n), pois sua natureza metálica é garantida.
- Se o seu foco principal é construir um transistor de efeito de campo (FET): Você precisa de um NTC semicondutor. Você deve selecionar uma combinação (n,m) onde (n-m) não seja um múltiplo de 3.
- Se o seu foco principal é o reforço mecânico em um material compósito: Uma mistura de quiralidades pode ser aceitável, mas controlar a distribuição dos diâmetros pode ajudar a otimizar a resistência e a transferência de carga.
- Se o seu foco principal é em aplicações ópticas como sensores: Você precisa de um NTC semicondutor específico cujo diâmetro forneça o band gap exato necessário para interagir com um comprimento de onda de luz alvo.
Em última análise, o poder dos índices (n,m) é que eles fornecem um projeto direto da estrutura atômica para as propriedades funcionais.
Tabela Resumo:
| Tipo de NTC | Quiralidade (n,m) | Propriedade Chave |
|---|---|---|
| Cadeira | n = m (ex: 10,10) | Sempre metálico |
| Zigue-zague | m = 0 (ex: 17,0) | Metálico se (n-m) for múltiplo de 3 |
| Quiral | n ≠ m, m ≠ 0 (ex: 12,8) | Semicondutor se (n-m) não for múltiplo de 3 |
Pronto para avançar sua pesquisa em nanotubos de carbono? A KINTEK fornece equipamentos de laboratório de precisão e consumíveis adaptados para o desenvolvimento de nanotecnologia. Seja você sintetizando, caracterizando ou aplicando NTCs, nossas soluções o ajudam a alcançar o controle de quiralidade e o desempenho de material que você precisa. Entre em contato com nossos especialistas hoje para discutir como podemos apoiar os desafios específicos do seu laboratório em nanomateriais e além.

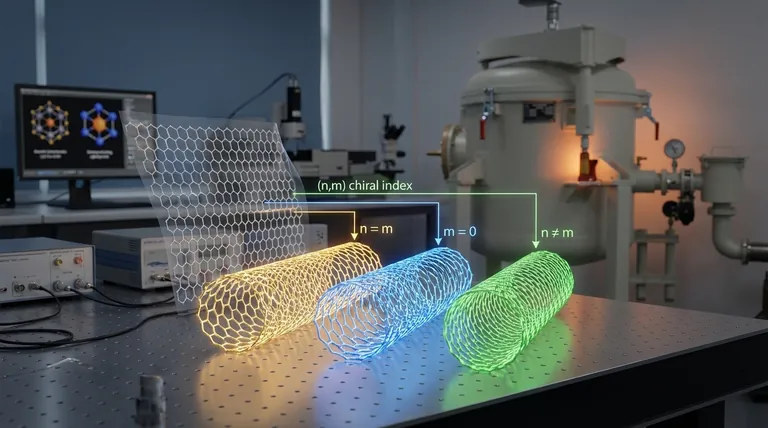

Guia Visual
