Em sua essência, o plasma de micro-ondas é gerado usando ondas eletromagnéticas de alta frequência para energizar um gás dentro de um ambiente controlado. Essas ondas, tipicamente na frequência de 2,45 GHz, são altamente eficientes na transferência de energia para elétrons livres. Essa transferência de energia inicia uma cascata colisional que remove elétrons de átomos neutros, transformando o gás em um estado reativo e ionizado conhecido como plasma.
O processo fundamental não é sobre aquecer o gás diretamente, mas sobre energizar seletivamente os elétrons. Esses elétrons super-energizados então atuam como catalisadores, colidindo e ionizando os átomos de gás circundantes em uma reação em cadeia auto-sustentável.
O Princípio Central: Transferência de Energia e Ionização
A criação de plasma de micro-ondas é um processo de múltiplas etapas enraizado na física fundamental. Ele se baseia na absorção eficiente de energia de micro-ondas e na subsequente ionização de um gás.
O Papel das Micro-ondas
As micro-ondas, uma forma de radiação eletromagnética, são excepcionalmente adequadas para esta tarefa. Seu campo elétrico oscilante "agarra" e acelera efetivamente os elétrons livres dentro do gás.
A frequência industrial padrão de 2,45 GHz fornece um campo oscilante rápido que inverte a direção bilhões de vezes por segundo, garantindo uma entrada contínua de energia para os elétrons.
A Fase de Ignição: Semear Elétrons Livres
Um plasma não pode se formar a partir de um gás perfeitamente neutro. O processo deve começar com alguns "elétrons semente" iniciais.
Esses elétrons semente estão sempre presentes devido à radiação de fundo natural ou podem ser criados intencionalmente usando um breve pulso de alta voltagem para iniciar o processo.
O Efeito Avalanche: Uma Reação em Cadeia
Uma vez que um elétron inicial é acelerado pelo campo de micro-ondas, ele ganha uma energia cinética significativa. Quando este elétron de alta energia colide com um átomo de gás neutro, ele pode desalojar outro elétron.
Esta ionização colisional é a etapa crítica. Agora, há dois elétrons livres onde havia um. O campo de micro-ondas acelera ambos, que então criam mais colisões, levando a quatro elétrons, depois oito, e assim por diante. Este crescimento exponencial é conhecido como efeito avalanche.
Atingindo um Estado Estacionário
Esta avalanche não continua indefinidamente. O plasma se estabiliza quando a taxa de ionização é equilibrada pela taxa de recombinação, onde elétrons e íons se encontram e reformam átomos neutros. Este equilíbrio determina a densidade e a temperatura finais do plasma.

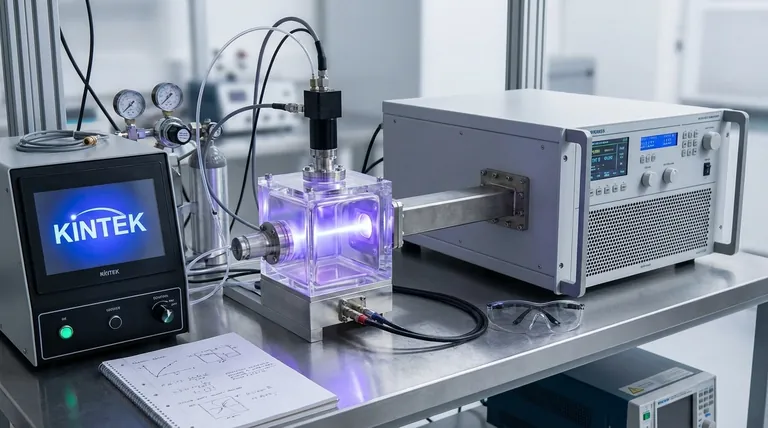

Componentes Chave de um Sistema de Plasma de Micro-ondas
Gerar um plasma estável e útil requer um sistema precisamente projetado. Embora os designs variem, eles compartilham vários componentes centrais.
O Gerador de Micro-ondas
Esta é a fonte de energia. Historicamente, tem sido um magnetron — um tubo de vácuo econômico e robusto também encontrado em um forno de micro-ondas doméstico.
Sistemas modernos usam cada vez mais geradores de estado sólido. Embora mais caros, eles oferecem um controle muito superior sobre potência, frequência e pulsos, o que é crítico para aplicações avançadas.
O Guia de Onda
O guia de onda é essencialmente um "tubo" para micro-ondas. É um condutor metálico oco que canaliza a energia de alta frequência do gerador para a câmara de plasma com perda mínima.
A Câmara de Plasma (ou Aplicador)
Este é o recipiente onde o plasma é formado. É tipicamente uma câmara de vácuo feita de quartzo, cerâmica ou metal, projetada para conter o gás do processo a uma pressão específica. Sua geometria é projetada para concentrar a energia de micro-ondas de forma eficaz.
A Unidade de Casamento de Impedância
Este é um componente de ajuste crucial. As propriedades do plasma mudam à medida que ele se acende, criando uma "carga" variável no gerador. A unidade de casamento garante que a potência máxima seja transferida para o plasma e não refletida de volta para o gerador, o que poderia causar danos. É análogo a sintonizar um rádio em uma estação específica para o sinal mais claro.
Compreendendo as Vantagens e Desvantagens
As características do plasma resultante não são fixas; elas dependem muito dos parâmetros operacionais. Compreender essas vantagens e desvantagens é fundamental para adaptar o plasma a uma tarefa específica.
O Papel Crítico da Pressão
A pressão do gás dentro da câmara é um fator dominante. Em baixas pressões, os elétrons viajam mais longe antes de colidir, permitindo que acumulem energia muito alta. Isso é ideal para modificação de superfície, onde se deseja bombardeio de íons de alta energia, mas aquecimento mínimo do substrato.
Em pressões altas ou atmosféricas, colisões frequentes impedem que os elétrons ganhem energia extrema. Em vez disso, a energia é distribuída entre todas as partículas, levando a um plasma "térmico" onde o próprio gás se torna muito quente. Isso é útil para processamento de materiais a granel ou esterilização.
Modo de Onda Contínua (CW) vs. Pulsado
O plasma pode ser gerado com uma onda contínua de energia de micro-ondas (CW) ou em rajadas curtas (modo pulsado). A operação pulsada é uma ferramenta poderosa para controlar o processo.
Ao ligar e desligar a energia rapidamente, você pode gerenciar o calor total entregue a um material sensível, enquanto ainda se beneficia da reatividade química do plasma durante o ciclo "ligado".
A Vantagem ECR: Confinamento Magnético
Para aplicações de alto desempenho, como gravação de semicondutores, um campo magnético pode ser adicionado. Em fontes de plasma de Ressonância Cíclotron de Elétrons (ECR), um campo magnético força os elétrons a seguir um caminho em espiral.
Isso aumenta drasticamente o comprimento do caminho dos elétrons, elevando a probabilidade de uma colisão ionizante mesmo em pressões muito baixas. Os sistemas ECR geram plasmas de densidade excepcionalmente alta e uniformes com baixa energia iônica, oferecendo precisão incomparável.
Como Aplicar Isso ao Seu Projeto
O método certo de geração de plasma depende inteiramente do seu objetivo técnico.
- Se o seu foco principal é gravação de precisão ou nanofabricação: Você precisa de um plasma de alta densidade e baixa pressão para controle máximo, tornando um sistema pulsado ECR ou de estado sólido a escolha superior.
- Se o seu foco principal é esterilização rápida ou tratamento de superfície a granel: Um sistema de magnetron CW mais simples e de alta potência operando em ou perto da pressão atmosférica é provavelmente a solução mais econômica.
- Se o seu foco principal é deposição de filmes finos (PECVD): Você precisa equilibrar a reatividade química com a temperatura do substrato, tornando um sistema pulsado de baixa a média pressão uma ferramenta ideal para ajustar a qualidade do filme.
Em última análise, entender como as micro-ondas criam plasma o capacita a selecionar e controlar uma ferramenta industrial excepcionalmente versátil e poderosa.
Tabela Resumo:
| Componente Chave | Função Primária | Tipos Comuns |
|---|---|---|
| Gerador de Micro-ondas | Produz energia de alta frequência | Magnetron, Estado Sólido |
| Guia de Onda | Canaliza micro-ondas para a câmara de plasma | Condutor metálico oco |
| Câmara de Plasma | Contém gás e reação de plasma | Quartzo, Cerâmica, Metal |
| Unidade de Casamento de Impedância | Maximiza a transferência de energia, previne reflexão | Rede sintonizável |
| Parâmetro Operacional | Efeito no Plasma | Casos de Uso Típicos |
| Pressão (Baixa vs. Alta) | Baixa: Íons de alta energia; Alta: Plasma térmico | Gravação (baixa), Esterilização (alta) |
| Modo (CW vs. Pulsado) | CW: Reação contínua; Pulsado: Calor controlado | PECVD (pulsado), Processamento a granel (CW) |
| Confinamento Magnético (ECR) | Aumenta a densidade e uniformidade do plasma | Gravação de semicondutores, Aplicações de precisão |
