Para que é usada a deposição em ferramentas de cluster PECVD? Essencial para a Fabricação de Dispositivos Multicamadas de Alta Pureza

Em sua essência, uma ferramenta de cluster de Deposição Química de Vapor Aprimorada por Plasma (PECVD) é um cavalo de batalha industrial usado para depositar múltiplas camadas finas de alta pureza em um substrato em um único processo contínuo. É fundamental para a fabricação de dispositivos complexos, como circuitos integrados, células solares e componentes ópticos avançados, onde a integridade das interfaces entre diferentes camadas de material é fundamental.

O desafio central na fabricação moderna de dispositivos é construir estruturas multicamadas complexas sem introduzir contaminantes que prejudicam o desempenho entre cada camada. Uma ferramenta de cluster PECVD resolve isso integrando múltiplas câmaras de deposição em um único ambiente de alto vácuo, permitindo a criação eficiente e imaculada dos materiais avançados que alimentam nossa tecnologia.

A Função Central: De Gás a Filme Sólido

Para entender as aplicações, você deve primeiro entender o processo e a vantagem específica da configuração de "ferramenta de cluster".

O que é PECVD?

PECVD é um processo usado para depositar um filme fino e sólido de um estado gasoso sobre um substrato. Ao contrário da Deposição Química de Vapor (CVD) tradicional, que requer temperaturas muito altas, a PECVD usa um plasma para energizar os gases precursores.

Este plasma permite que as reações químicas ocorram em temperaturas muito mais baixas. Isso é fundamental ao depositar filmes em substratos que já contêm componentes eletrônicos sensíveis e pré-existentes que seriam danificados pelo calor excessivo.

Por que uma "Ferramenta de Cluster"?

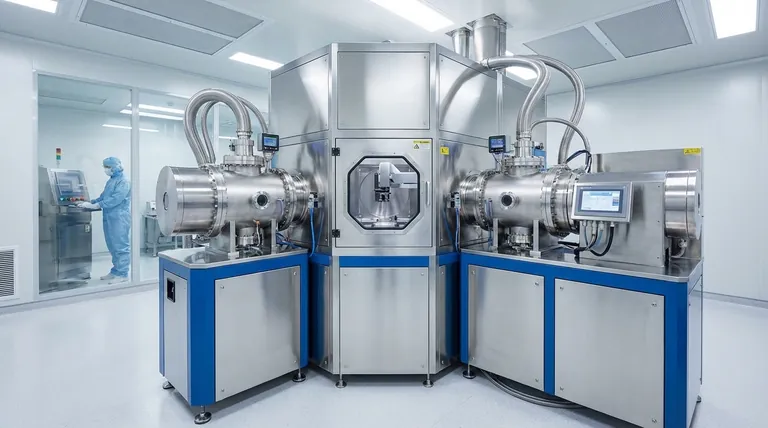

Uma única câmara PECVD pode depositar um tipo de material. Uma ferramenta de cluster, no entanto, conecta múltiplas câmaras de processo (incluindo várias câmaras PECVD) a um módulo central de transferência robótica, todas mantidas sob um vácuo compartilhado.

Este design permite que um substrato (como um wafer de silício) seja movido de uma câmara de deposição para a próxima sem nunca ser exposto ao ar livre. Isso evita a contaminação por oxigênio, vapor de água e partículas nas interfaces críticas entre as diferentes camadas de filme, garantindo alto desempenho e rendimento do dispositivo.

Aplicações Industriais Chave

A combinação de deposição a baixa temperatura e capacidade multicamadas torna as ferramentas de cluster PECVD indispensáveis em várias indústrias de alta tecnologia.

Fabricação de Semicondutores e Microeletrônica

Esta é a aplicação principal. As ferramentas de cluster são usadas para construir as intrincadas estruturas em camadas de circuitos integrados (microchips) e telas de painel plano.

As deposições comuns incluem dióxido de silício (SiO₂) e nitreto de silício (SiN), que servem como camadas isolantes (dielétricas) essenciais, camadas de passivação para proteger o dispositivo e componentes de capacitores.

Fotovoltaica e Energia Solar

Na fabricação de células solares, a PECVD é usada para depositar filmes de silício amorfo (a-Si), que são o material fotovoltaico ativo em muitos painéis solares de filme fino.

Também é usada para criar revestimentos antirreflexo (como nitreto de silício) na superfície de células solares de silício cristalino, maximizando a quantidade de luz que elas absorvem e aumentando sua eficiência geral.

Revestimentos Ópticos Avançados

A PECVD é ideal para aplicar revestimentos de desempenho em componentes ópticos como lentes, óculos de sol e instrumentos de precisão.

Esses filmes podem servir como camadas antirrisco para durabilidade ou como revestimentos antirreflexo precisamente ajustados para melhorar a transmissão da luz.

Camadas Protetoras e Mecânicas

O processo pode criar filmes excepcionalmente duros e duráveis. Os revestimentos de Carboneto Amorfo Semelhante ao Diamante (DLC) são um excelente exemplo, depositados em peças mecânicas para reduzir o desgaste, o atrito e a corrosão.

Revestimentos protetores semelhantes são usados em ambientes exigentes, desde implantes biomédicos que exigem biocompatibilidade até tubulações industriais que necessitam de resistência à corrosão.

Entendendo as Compensações

Embora poderosas, a abordagem da ferramenta de cluster PECVD envolve considerações importantes.

Complexidade e Custo

As ferramentas de cluster são equipamentos de capital altamente sofisticados e caros. Sua operação e manutenção exigem experiência e investimento significativos, tornando-as adequadas principalmente para ambientes de fabricação de alto volume.

Uniformidade e Controle

Alcançar uma espessura e composição de filme perfeitamente uniformes em um substrato grande (por exemplo, um wafer de silício de 300 mm) é um desafio constante. Requer controle preciso do fluxo de gás, pressão, potência do plasma e temperatura dentro da câmara.

Manuseio de Precursores

Os gases precursores usados na PECVD podem ser perigosos, inflamáveis ou corrosivos. O manuseio seguro e confiável, a entrega e o gerenciamento de exaustão são preocupações operacionais e de segurança críticas.

Combinando a Ferramenta com a Tarefa

Sua escolha de tecnologia de deposição depende inteiramente da complexidade e escala do seu objetivo.

• Se o seu foco principal é a produção em massa de circuitos integrados complexos ou telas de painel plano: Uma ferramenta de cluster PECVD de múltiplas câmaras é o padrão da indústria inegociável para alcançar a pureza, o rendimento e a capacidade multicamadas necessários.
• Se o seu foco principal é desenvolver novos revestimentos de camada única para P&D: Um sistema PECVD de câmara única, mais simples e autônomo, é uma escolha muito mais prática e econômica.
• Se o seu foco principal é criar superfícies protetoras altamente duráveis: A capacidade da PECVD de depositar filmes duros como DLC em baixas temperaturas a torna superior para revestir peças mecânicas acabadas ou materiais sensíveis ao calor.

Em última análise, a ferramenta de cluster PECVD é uma tecnologia fundamental que possibilita a fabricação em massa de dispositivos eletrônicos e ópticos modernos.

Tabela de Resumo:

Aplicação	Materiais Depositados Chave	Benefício Principal
Fabricação de Semicondutores	Dióxido de Silício (SiO₂), Nitreto de Silício (SiN)	Cria camadas isolantes e de passivação para microchips
Fabricação de Células Solares	Silício Amorfo (a-Si), Nitreto de Silício (SiN)	Forma camadas fotovoltaicas ativas e revestimentos antirreflexo
Revestimentos Ópticos Avançados	Vários Dielétricos, Carboneto Amorfo Semelhante ao Diamante (DLC)	Fornece superfícies antirreflexo, antirrisco e duráveis
Camadas Protetoras e Mecânicas	Carboneto Amorfo Semelhante ao Diamante (DLC)	Aumenta a resistência ao desgaste, reduz o atrito e a corrosão
