Em sua essência, um semicondutor de película fina é uma camada extremamente fina de material semicondutor depositada sobre uma base de suporte, ou substrato. A espessura desta camada varia de alguns nanômetros a vários micrômetros, uma escala tão pequena que suas propriedades físicas e eletrônicas diferem significativamente do mesmo material em sua forma em massa.
Enquanto os semicondutores tradicionais são rígidos, volumosos e fabricados a partir de cristais sólidos, os semicondutores de película fina aplicam essas propriedades eletrônicas a superfícies não convencionais. Isso possibilita aplicações como telas flexíveis, painéis solares de grande área e eletrônicos transparentes que são fisicamente impossíveis com métodos convencionais.
O que Define uma "Película Fina"?
O termo "película fina" não se refere apenas a ser pequeno; descreve uma mudança fundamental na forma como o material se comporta. Esse comportamento é ditado por sua geometria única e sua relação com a superfície sobre a qual repousa.
A Escala de Finura
Uma película fina é uma camada de material cuja espessura é muito menor que seu comprimento e largura. Essa dimensão é medida em nanômetros (bilionésimos de metro) ou micrômetros (milionésimos de metro), tornando-a efetivamente um plano bidimensional.
O Papel Crítico do Substrato
Ao contrário de uma bolacha de silício autossustentável, uma película fina não pode existir por conta própria. Ela deve ser depositada sobre um substrato, que fornece a estrutura mecânica. Este substrato pode ser qualquer coisa, desde vidro e plástico até metal, permitindo que propriedades semicondutoras sejam adicionadas a uma enorme variedade de materiais.
Uma Mudança de Comportamento de 3D para 2D
Como uma dimensão (espessura) é suprimida, o comportamento do material é dominado por efeitos de superfície em vez de suas propriedades em massa. As propriedades da película final são um resultado direto do material do substrato, da espessura da película e do método usado para criá-la.
Como os Semicondutores de Película Fina São Fabricados?

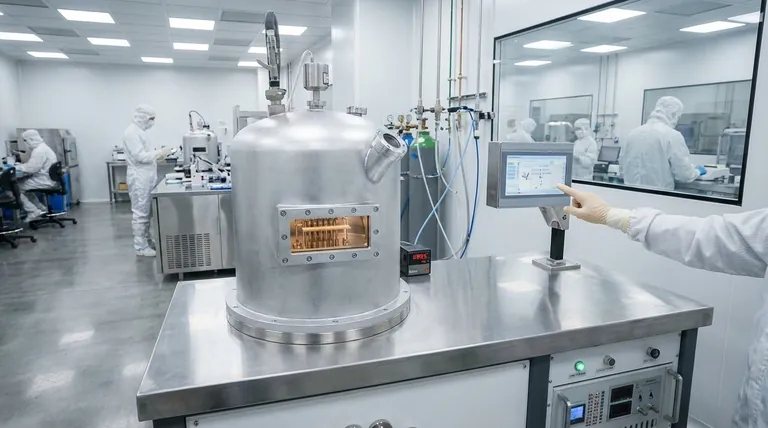

Os semicondutores de película fina não são esculpidos a partir de um bloco maior; eles são construídos átomo por átomo em ambientes altamente controlados. Este processo é conhecido como deposição.
Deposição Química de Vapor (CVD)
Na CVD, gases precursores são introduzidos em uma câmara de reação. Uma fonte de energia faz com que esses gases reajam e se decomponham, deixando para trás uma película sólida que se liga à superfície do substrato. É análogo a como o vapor se condensa em uma camada de geada em uma janela fria.
Deposição Física de Vapor (PVD)
A PVD é um processo mais mecânico. O material é fisicamente ejetado de uma fonte ou "alvo" e viaja através de um vácuo para revestir o substrato. Isso é frequentemente feito através de evaporação (fervendo o material) ou pulverização catódica (bombardeando o alvo com íons para desalojar átomos).
Ajuste Fino da Película
Após a deposição inicial, outros processos são usados para refinar as propriedades da película. A implantação iônica pode ser usada para introduzir impurezas com precisão (dopagem), enquanto o recozimento (processamento térmico em vácuo) ajuda a melhorar a estrutura cristalina e as características elétricas da película.
Entendendo as Compensações
As vantagens exclusivas das películas finas vêm com compensações importantes. Entender objetivamente essas limitações é fundamental para usar a tecnologia de forma eficaz.
Desempenho vs. Silício em Massa
Os semicondutores de película fina, particularmente em aplicações como células solares, geralmente apresentam eficiência menor do que seus equivalentes tradicionais de silício de cristal único. A estrutura atômica menos ordenada de muitas películas depositadas pode impedir o fluxo de elétrons em comparação com uma rede cristalina perfeita.
O Custo da Flexibilidade
Embora o uso de menos material torne as películas finas mais baratas para grandes áreas, o equipamento de deposição em si (como reatores CVD ou PVD) representa um investimento de capital significativo. A escolha do método de deposição afeta diretamente o custo, a qualidade e a uniformidade do produto final.
Durabilidade e Encapsulamento
A película em si é incrivelmente frágil devido à sua finura. Sua durabilidade depende quase inteiramente do substrato em que se encontra e das camadas protetoras (encapsulamento) aplicadas sobre ela. Sem proteção adequada, as películas finas são altamente suscetíveis a arranhões, danos químicos e degradação ambiental.
Fazendo a Escolha Certa para o Seu Objetivo
A decisão entre uma película fina e um semicondutor em massa tradicional não é sobre qual é "melhor", mas qual é o certo para o trabalho.
- Se o seu foco principal for eletrônicos de grande área e custo-benefício: Películas finas são a escolha superior para aplicações como painéis solares ou telas grandes, onde minimizar o uso de material por metro quadrado é fundamental.
- Se o seu foco principal for desempenho e eficiência máximos: Semicondutores em massa tradicionais, como bolachas de silício de cristal único, continuam sendo o padrão para componentes de alta densidade e alta velocidade, como CPUs.
- Se o seu foco principal for flexibilidade, transparência ou fatores de forma inovadores: A tecnologia de película fina é o único caminho viável, permitindo a integração em plásticos, vidro e outros materiais para sensores vestíveis, janelas inteligentes ou telas flexíveis.
Ao entender sua função como uma tecnologia baseada em superfície, você pode alavancar efetivamente as capacidades exclusivas dos semicondutores de película fina para a aplicação correta.
Tabela de Resumo:
| Aspecto Chave | Descrição |
|---|---|
| Definição | Uma camada extremamente fina (nanômetros a micrômetros) de material semicondutor depositada sobre um substrato. |
| Característica Principal | Natureza quase bidimensional; propriedades diferem significativamente do material em massa. |
| Fabricação Principal | Deposição Química de Vapor (CVD) e Deposição Física de Vapor (PVD). |
| Vantagem Principal | Permite eletrônicos em substratos flexíveis, transparentes ou de grande área. |
| Compensação Comum | Frequentemente menor eficiência do que o silício de cristal único, mas oferece fatores de forma exclusivos. |
