Na evaporação térmica, uma fonte é o componente que contém e aquece um material até que ele vaporize dentro de uma câmara de vácuo. Esse vapor então viaja e se condensa em um substrato mais frio, formando um filme fino e uniforme. A fonte é o motor de todo o processo, diretamente responsável pela criação do vapor de material necessário para a deposição.
O termo "fonte de evaporação térmica" refere-se a mais do que apenas um único componente; ele define um método de geração de calor. Embora todas as fontes sirvam para vaporizar material, a escolha entre um simples barco resistivo e um complexo feixe de elétrons dita o custo, a pureza e a gama de materiais que você pode depositar com sucesso.
O Papel Fundamental da Fonte
Uma fonte está no centro de qualquer sistema de evaporação térmica, realizando uma sequência de funções críticas para possibilitar a deposição de filmes finos. Ela opera dentro de uma câmara de alto vácuo, o que garante que o material vaporizado possa viajar até o substrato sem colidir com moléculas de ar.
Contenção do Material Evaporante

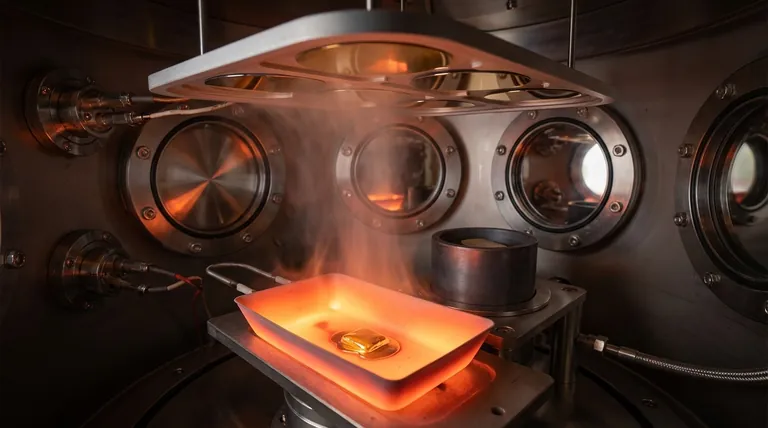

A fonte atua como um recipiente para o material sólido que você pretende depositar, conhecido como evaporante. Este recipiente é frequentemente um pequeno cadinho ou uma peça de metal moldada, referida como "barco" (boat).
Geração de Calor Intenso
A função principal é gerar temperaturas extremamente altas. No método mais comum, o aquecimento resistivo, uma grande corrente elétrica é passada através da própria fonte. A resistência elétrica natural da fonte faz com que ela aqueça rapidamente, muito parecido com o filamento em uma lâmpada incandescente.
Criação de Vapor de Material
Esse calor intenso é transferido para o evaporante, fazendo com que ele primeiro derreta e depois evapore (ou sublime diretamente de um sólido para um gás). Isso cria uma nuvem de vapor que se expande para cima através da câmara de vácuo.
Revestimento do Substrato
O vapor viaja em linha reta até entrar em contato com o substrato mais frio — como um wafer de silício ou uma lâmina de vidro — que é mantido em um suporte acima da fonte. Ao entrar em contato, o vapor esfria rapidamente e se condensa, formando um filme sólido e fino na superfície do substrato.
Tipos Comuns de Fontes de Evaporação Térmica
O método usado para gerar calor define o tipo de fonte. A escolha depende inteiramente do material que está sendo depositado, da pureza necessária do filme e da taxa de deposição desejada.
Fontes de Aquecimento Resistivo
Esta é a técnica mais direta e amplamente utilizada. Um filamento ou barco feito de um metal com alto ponto de fusão (como tungstênio ou molibdênio) contém o evaporante e também serve como elemento de aquecimento.
É ideal para depositar materiais com pontos de fusão relativamente baixos, como metais simples como alumínio, ouro ou prata, sendo perfeito para criar contatos elétricos em dispositivos eletrônicos.
Evaporação por Feixe de Elétrons (E-Beam)
Para materiais com pontos de fusão muito altos, o aquecimento resistivo é frequentemente insuficiente. A evaporação por feixe de elétrons usa um feixe de elétrons de alta energia, guiado por campos magnéticos, para aquecer diretamente o material evaporante.
Este método permite a deposição de cerâmicas e metais refratários. Como o cadinho que contém o material é resfriado a água, apenas o evaporante é aquecido, resultando em um filme muito mais puro com menos contaminação da fonte.
Fontes Especializadas
Existem outras técnicas mais especializadas para necessidades específicas de pesquisa ou produção. A evaporação por jorro (flash evaporation) é usada para depositar ligas, enquanto as células de Knudsen oferecem um controle de temperatura excepcionalmente preciso para criar filmes ultrafinos na epitaxia por feixe molecular (MBE).
Entendendo as Compensações
Nenhum tipo de fonte é universalmente superior. A decisão de usar um em detrimento do outro envolve equilibrar custo, complexidade e desempenho para atender aos objetivos de uma aplicação específica.
Simplicidade vs. Controle (Fontes Resistivas)
A principal vantagem das fontes resistivas é sua simplicidade e baixo custo. O equipamento é relativamente fácil de operar e manter.
No entanto, elas oferecem menos controle sobre a taxa de deposição e podem ser uma fonte de contaminação, já que o material do barco também pode evaporar ligeiramente. Elas também são inadequadas para depositar ligas com diferentes pressões de vapor ou materiais de alta temperatura.
Potência vs. Complexidade (Fontes E-Beam)
As fontes de feixe de elétrons fornecem o poder para evaporar quase qualquer material e produzem filmes de altíssima pureza. Isso as torna essenciais para aplicações ópticas e eletrônicas avançadas.
Essa capacidade tem o custo de uma complexidade e despesa muito maiores. Os sistemas de feixe de elétrons exigem fontes de alimentação mais sofisticadas, sistemas de guia magnética e infraestrutura de resfriamento.
O Imperativo do Vácuo
Independentemente do tipo de fonte, toda evaporação térmica requer um ambiente de alto vácuo. Atingir e manter esse vácuo adiciona custo e complexidade operacional significativos ao processo geral.
Fazendo a Escolha Certa para o Seu Objetivo
A seleção de uma fonte é a decisão mais crítica no planejamento de um processo de evaporação térmica. Sua escolha habilita diretamente — ou limita — os tipos de materiais e a qualidade dos filmes que você pode produzir.
- Se seu foco principal for a deposição econômica de metais simples: Uma fonte térmica resistiva padrão é sua solução mais direta e econômica.
- Se seu foco principal for a deposição de materiais de alto ponto de fusão ou ligas com alta pureza: Uma fonte de feixe de elétrons (e-beam) é necessária, apesar de sua maior complexidade e custo.
- Se seu foco principal for pesquisa fundamental ou o crescimento de estruturas moleculares complexas: Você precisará de uma fonte especializada e altamente estável, como uma célula de Knudsen, para alcançar a precisão necessária.
Em última análise, entender as capacidades e limitações de cada tipo de fonte é o primeiro passo crítico na engenharia de um processo de deposição de filme fino bem-sucedido e repetível.
Tabela de Resumo:
| Tipo de Fonte | Método de Aquecimento | Ideal Para | Vantagem Principal |
|---|---|---|---|
| Aquecimento Resistivo | Corrente elétrica através de barco/filamento metálico | Metais de baixo ponto de fusão (Al, Au, Ag) | Simples, custo-benefício |
| Feixe de Elétrons (E-Beam) | Feixe de elétrons focado | Materiais de alto ponto de fusão, cerâmicas | Alta pureza, versátil |
| Especializada (ex: Célula de Knudsen) | Controle térmico preciso | Pesquisa, filmes ultrafinos | Estabilidade de temperatura excepcional |
