O que é um evaporador rotativo?Explicação dos componentes e funções essenciais

Um evaporador rotativo, vulgarmente conhecido como rotovap, é um dispositivo de laboratório sofisticado concebido para a remoção eficiente e suave de solventes de amostras através da evaporação.Os principais componentes de um evaporador rotativo incluem o rotor, o balão de evaporação, a bomba de vácuo, a peça de medição da pressão, os componentes de proteção, o sistema de vácuo, a unidade de motor, a conduta de vapor, o banho de fluido aquecido, o condensador e um mecanismo motorizado para levantar o balão de evaporação.Além disso, são frequentemente utilizados um refrigerador e um coletor de frio para aumentar a eficiência e a segurança do processo de evaporação.O tamanho do evaporador rotativo depende normalmente do volume de solvente a ser recuperado, sendo os tamanhos comuns 5L, 10L, 20L e 50L.Cada componente desempenha um papel crucial para garantir o funcionamento eficaz e seguro do evaporador rotativo.

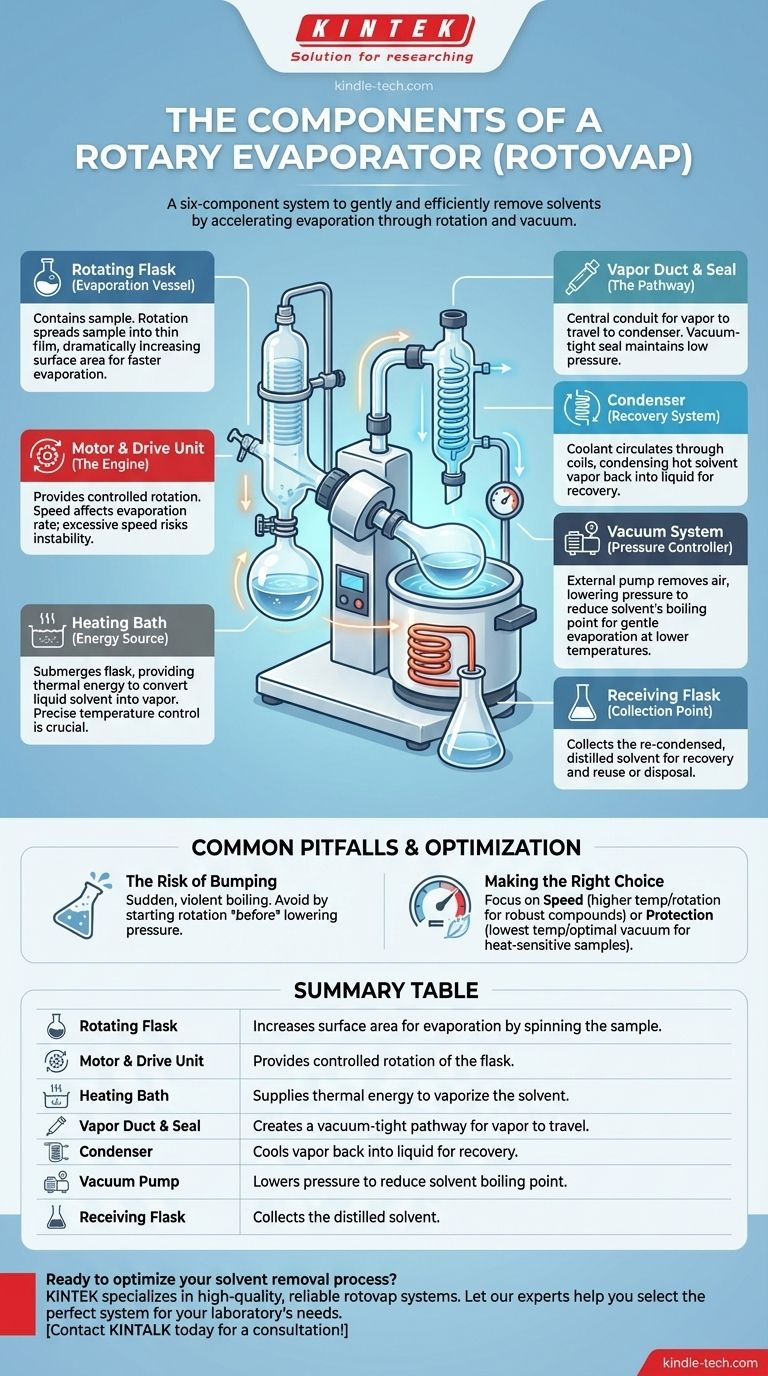

Pontos-chave explicados:

1. Rotor e frasco de evaporação:

   • O rotor é um componente motorizado que roda o balão de evaporação, assegurando uma distribuição uniforme da amostra e facilitando uma evaporação eficiente.
   • O frasco de evaporação contém a amostra e é rodado para aumentar a área de superfície exposta ao banho aquecido, promovendo uma evaporação mais rápida.

2. Bomba de vácuo:

   • A bomba de vácuo reduz a pressão no interior do sistema, baixando o ponto de ebulição do solvente e permitindo uma evaporação suave a temperaturas mais baixas.
   • É essencial para criar o ambiente de vácuo necessário para a remoção efectiva do solvente.

3. Peça de medição de pressão:

   • Este componente monitoriza a pressão dentro do sistema, assegurando que o vácuo é mantido no nível desejado para condições de evaporação óptimas.

4. Componentes de proteção:

   • Incluem caraterísticas de segurança, como válvulas de alívio de pressão e escudos de proteção, para evitar acidentes e garantir um funcionamento seguro.

5. Sistema de vácuo:

   • O sistema de vácuo, que inclui a bomba de vácuo e a tubagem associada, cria e mantém o ambiente de baixa pressão necessário para a evaporação do solvente.

6. Unidade do motor:

   • A unidade do motor acciona o rotor, fornecendo o movimento de rotação necessário ao balão de evaporação.

7. Conduta de vapor:

   • A conduta de vapor transporta o solvente evaporado do balão de evaporação para o condensador, onde é arrefecido e recolhido.

8. Banho de fluido aquecido:

   • O banho de fluido aquecido fornece o calor necessário ao balão de evaporação, facilitando a evaporação do solvente.A temperatura do banho pode ser ajustada de acordo com os requisitos específicos da amostra.

9. Condensador:

   • O condensador arrefece o solvente evaporado, transformando-o de novo em líquido, que é depois recolhido no balão de recolha de condensado.
   • Pode ser uma serpentina que passa o refrigerante ou um design de "dedo frio".

10. Mecanismo motorizado para levantar o frasco de evaporação:

    • Este mecanismo permite um ajuste fácil e preciso da posição do balão de evaporação, garantindo um contacto ótimo com o banho aquecido e uma evaporação eficiente.

11. Refrigerador:

    • O refrigerador fornece a capacidade de arrefecimento necessária para manter temperaturas estáveis no condensador, assegurando uma condensação eficiente do solvente.

12. Coletor de frio:

    • O coletor de frio é utilizado para proteger a bomba de vácuo da contaminação, capturando quaisquer vapores de solvente residuais antes de chegarem à bomba.

13. Dispositivo de rotação da amostra:

    • Este dispositivo assegura que a amostra no balão de evaporação é continuamente rodada, melhorando o processo de evaporação através do aumento da área de superfície exposta ao calor.

14. Balão de recolha:

    • O balão de recolha é o local onde o solvente condensado é recolhido depois de passar pelo condensador.

Cada um destes componentes trabalha em harmonia para garantir o funcionamento eficiente e seguro do evaporador rotativo, tornando-o uma ferramenta indispensável em muitos laboratórios.

Tabela de resumo:

Componente	Função
Rotor e frasco de evaporação	Roda o balão para assegurar uma distribuição uniforme da amostra e uma evaporação eficiente.
Bomba de vácuo	Reduz a pressão para baixar o ponto de ebulição do solvente para uma evaporação suave.
Peça de medição de pressão	Monitoriza a pressão do sistema para manter as condições ideais de evaporação.
Componentes de proteção	Inclui caraterísticas de segurança como válvulas de alívio de pressão para um funcionamento seguro.
Sistema de vácuo	Cria e mantém o ambiente de baixa pressão para a evaporação do solvente.
Unidade do motor	Acciona o rotor para rodar o balão de evaporação.
Conduta de vapor	Transporta o solvente evaporado para o condensador para arrefecimento e recolha.
Banho de fluido aquecido	Fornece calor ao balão para facilitar a evaporação do solvente.
Condensador	Arrefece o solvente evaporado, convertendo-o novamente em líquido para recolha.
Mecanismo de elevação motorizado	Ajusta a posição do frasco para um contacto ótimo com o banho aquecido.
Refrigerador	Mantém as temperaturas do condensador estáveis para uma condensação eficiente.
Coletor de frio	Captura os vapores residuais do solvente para proteger a bomba de vácuo.
Dispositivo de rotação da amostra	Assegura a rotação contínua da amostra para uma melhor evaporação.
Balão de recolha	Recolhe o solvente condensado depois de passar pelo condensador.
