Em sua essência, as amostras para Microscopia Eletrônica de Varredura (MEV) são revestidas com carbono para tornar espécimes não condutores eletricamente condutores. Isso evita um acúmulo disruptivo de carga eletrônica na superfície da amostra, o que de outra forma distorceria a imagem. O carbono é escolhido especificamente quando o objetivo inclui análise elementar, pois suas propriedades não interferem na identificação da composição da amostra subjacente.
A decisão de usar revestimento de carbono não é arbitrária; é uma escolha estratégica. Embora todos os revestimentos condutores visem evitar o carregamento, o carbono é excepcionalmente adequado para aplicações que exigem análise elementar (EDS/EDX) porque seu baixo número atômico não obscurece os sinais de raios X característicos do próprio espécime.
O Problema Fundamental: Carregamento em Amostras Não Condutoras
O que é o Carregamento da Amostra?
Um Microscópio Eletrônico de Varredura funciona bombardeando um espécime com um feixe focado de elétrons de alta energia.
Quando o espécime é eletricamente condutor (como um metal), esses elétrons de entrada têm um caminho para fluir para o suporte da amostra aterrado.
No entanto, se o espécime for um isolante (como um polímero, cerâmica ou tecido biológico), os elétrons se acumulam na superfície. Esse fenômeno é conhecido como carregamento.
O Impacto do Carregamento
Essa carga negativa aprisionada deflete o feixe de elétrons de entrada e distorce os sinais usados para criar uma imagem.
O resultado são artefatos de imagem graves, como manchas anormalmente brilhantes, deslocamento ou deriva da imagem e uma perda completa de detalhes da superfície. Em suma, o carregamento impossibilita a aquisição de uma imagem clara e estável.
Como o Revestimento Resolve o Problema
Criando um Caminho Condutor

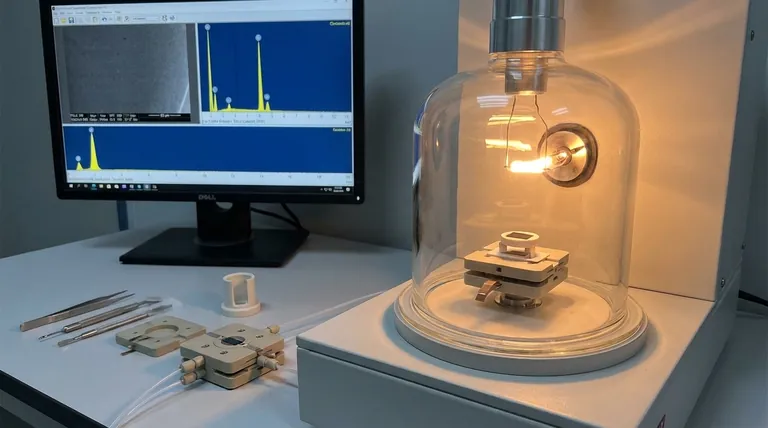

Para resolver o problema do carregamento, uma camada muito fina de um material condutor é depositada na superfície da amostra. Isso é feito mais frequentemente por revestimento por pulverização catódica ou evaporação de carbono.
Este filme condutor é conectado ao suporte de amostra de MEV metálico (stub), que é aterrado. Ele fornece um caminho eficaz para o excesso de elétrons escoar, neutralizando o acúmulo de carga e estabilizando o espécime sob o feixe.
Benefícios Adicionais do Revestimento
Além de evitar o carregamento, um revestimento condutor melhora o desempenho do MEV de várias maneiras.
Aumenta a condução térmica, o que ajuda a dissipar o calor do feixe de elétrons e protege amostras delicadas de danos. Também melhora a emissão de elétrons secundários, que são o sinal primário usado para criar imagens de alta resolução da topografia da superfície.
Carbono vs. Ouro: Escolhendo o Revestimento Certo
Os dois materiais de revestimento mais comuns são carbono e ouro (ou uma liga de ouro-paládio). A escolha entre eles depende inteiramente do seu objetivo analítico.
O Caso do Carbono: Análise Elementar (EDS/EDX)
A principal razão para escolher o carbono é para a Espectroscopia de Raios X por Dispersão de Energia (EDS ou EDX). Esta técnica analisa os raios X emitidos pela amostra para determinar sua composição elementar.
O carbono tem um número atômico muito baixo (Z=6). Seu pico de raios X característico tem baixa energia e não se sobrepõe aos picos da maioria dos outros elementos. Isso torna o carbono um revestimento "analiticamente transparente" que permite a identificação elementar precisa do espécime subjacente.
O Caso do Ouro: Imagem de Alta Resolução
O ouro tem um alto número atômico (Z=79) e é um emissor extremamente eficiente de elétrons secundários.
Esse alto rendimento de sinal resulta em imagens com uma excelente relação sinal-ruído, produzindo vistas excepcionalmente nítidas, claras e de alta resolução da topografia da superfície da amostra. Se seu único objetivo é ver a estrutura da superfície com o maior detalhe possível, o ouro é a escolha superior.
Compreendendo as Compensações
Carbono: Melhor para Análise, Bom para Imagem
Embora o carbono forneça boa condutividade, seu rendimento de elétrons secundários é menor do que o do ouro. Isso significa que a imagem resultante pode parecer ligeiramente mais "ruidosa" ou menos nítida em comparação com uma amostra revestida de ouro. É um compromisso funcional para permitir a análise química.
Ouro: Superior para Imagem, Inadequado para Análise
O alto número atômico do ouro que o torna ótimo para imagem é precisamente o que o torna terrível para EDS. O ouro produz uma série complexa de fortes picos de raios X que podem se sobrepor e obscurecer completamente os sinais de elementos dentro de sua amostra (por exemplo, fósforo, enxofre, silício), tornando a análise elementar precisa impossível.
Espessura e Qualidade do Revestimento
Independentemente do material, o revestimento deve ser fino (tipicamente 5-20 nanômetros) e uniforme. Um revestimento muito espesso obscurecerá os detalhes finos da superfície que você deseja ver, enquanto um revestimento não uniforme falhará em evitar o carregamento em toda a superfície.
Fazendo a Escolha Certa para o Seu Objetivo
O material que você usa para revestir sua amostra é uma decisão crítica que dita o que você pode alcançar no MEV.
- Se seu foco principal é a composição elementar (EDS/EDX): Você deve usar revestimento de carbono para garantir que os sinais analíticos de sua amostra não sejam obscurecidos.
- Se seu foco principal é a imagem de superfície de alta resolução (topografia): Use um revestimento metálico como ouro ou ouro-paládio para a melhor qualidade de imagem possível e relação sinal-ruído.
- Se você precisa analisar uma amostra extremamente sensível ao feixe: O revestimento de carbono também pode ser preferível, pois ajuda a dissipar o calor sem adicionar os artefatos de metais pesados do ouro.
Em última análise, sua escolha de revestimento permite ou desabilita diretamente capacidades analíticas específicas para seu experimento.
Tabela Resumo:
| Material de Revestimento | Melhor Para | Vantagem Principal | Limitação Principal |
|---|---|---|---|
| Carbono | Análise Elementar (EDS/EDX) | Baixo número atômico evita interferência de sinal de raios X | Menor rendimento de elétrons secundários para imagem |
| Ouro/Ouro-Paládio | Imagem Topográfica de Alta Resolução | Alto rendimento de elétrons secundários para imagens nítidas e detalhadas | Fortes picos de raios X obscurecem os sinais elementares da amostra |
