O que é equipamento de pulverização catódica? Um Guia para Deposição de Filmes Finos de Precisão para o seu Laboratório

O equipamento de pulverização catódica é um sistema altamente controlado usado para um processo chamado deposição física de vapor (PVD). Em sua essência, esta maquinaria usa íons energizados em vácuo para desprender átomos de um material-fonte – como um jateamento de areia microscópico – e depositá-los como um filme ultrafino em um substrato. Esta técnica é fundamental para a fabricação de inúmeras tecnologias modernas, desde microchips até óculos.

A pulverização catódica não se trata de derreter ou pintar uma superfície; é um processo preciso de transferência em nível atômico. O equipamento de pulverização catódica cria um ambiente de alto vácuo onde um plasma "jateia" um material alvo, permitindo depositar uma camada perfeitamente uniforme e ultrafina desse material em praticamente qualquer substrato.

Como a Pulverização Catódica Funciona Fundamentalmente

Para entender o equipamento, você deve primeiro entender o processo que ele facilita. A operação pode ser dividida em uma sequência clara de eventos.

1. Criação do Vácuo

Primeiro, uma série de bombas remove quase todo o ar de uma câmara de processo selada. Isso é crítico para evitar que os átomos pulverizados colidam com as moléculas de ar e para evitar a contaminação do filme fino.

2. Introdução do Gás de Processo

Uma pequena quantidade, precisamente controlada, de um gás inerte, tipicamente Argônio (Ar), é então introduzida na câmara. Este gás é o que será eventualmente usado para bombardear o material-fonte.

3. Ignição do Plasma

Uma alta voltagem é aplicada dentro da câmara, removendo elétrons dos átomos de gás Argônio. Isso cria um estado de matéria brilhante e energizado conhecido como plasma, que consiste em íons positivos de Argônio (Ar+) e elétrons livres.

4. Bombardeamento do Alvo

O material-fonte, conhecido como alvo, recebe uma carga elétrica negativa. Isso faz com que os íons positivos de Argônio do plasma acelerem violentamente em direção a ele, atingindo sua superfície com energia significativa.

5. Deposição no Substrato

Cada impacto de um íon de Argônio tem força suficiente para desprender átomos do material alvo. Esses átomos ejetados viajam pela câmara de vácuo e pousam na superfície do objeto a ser revestido, conhecido como substrato, construindo gradualmente um filme fino denso e uniforme.

Componentes Chave de um Sistema de Pulverização Catódica

Embora os designs variem, quase todos os sistemas de deposição por pulverização catódica são construídos em torno de um conjunto central de componentes que gerenciam este processo em escala atômica.

A Câmara de Vácuo

Este é o invólucro selado onde todo o processo ocorre. É tipicamente feito de aço inoxidável e é projetado para suportar condições de vácuo profundo.

O Alvo (Cátodo)

Esta é uma placa feita do material que você deseja depositar. Ela é conectada à saída negativa da fonte de alimentação, tornando-a o "cátodo".

O Suporte do Substrato (Ânodo)

Esta plataforma segura o item a ser revestido (a bolacha, a lente, etc.). É frequentemente aterrada ou carregada positivamente (o "ânodo") e pode frequentemente ser girada ou aquecida para melhorar a uniformidade e a qualidade do filme.

A Fonte de Alimentação (DC vs. RF)

A fonte de alimentação fornece a energia para criar e sustentar o plasma.

• As fontes de alimentação DC (Corrente Contínua) são usadas para pulverizar materiais alvo eletricamente condutores, como metais.
• As fontes de alimentação RF (Radiofrequência) são necessárias para materiais não condutores (isolantes) para evitar o acúmulo de carga no alvo que, de outra forma, interromperia o processo.

Magnetrons

A maioria dos sistemas modernos são sistemas de pulverização catódica por magnetron. Eles usam ímãs poderosos colocados atrás do alvo para prender os elétrons do plasma em um campo magnético diretamente na frente do alvo. Isso aumenta drasticamente o número de íons de Argônio criados, levando a uma taxa de deposição muito mais rápida e eficiente.

Compreendendo as Compensações

A pulverização catódica é uma técnica poderosa e versátil, mas como qualquer processo de engenharia, envolve uma série de compensações.

Vantagens da Pulverização Catódica

Excelente Adesão: Os átomos pulverizados chegam ao substrato com alta energia cinética, o que os ajuda a formar uma ligação muito forte e densa com a superfície.

Controle Preciso: O processo permite um controle extremamente fino sobre a espessura do filme, muitas vezes até o nível de angstrom único.

Versatilidade de Materiais: Uma vasta gama de materiais pode ser pulverizada, incluindo metais puros, ligas e – com energia RF – compostos isolantes.

Limitações e Desafios Comuns

Taxas de Deposição Mais Lentas: Em comparação com alguns outros métodos, como a evaporação térmica, a pulverização catódica pode ser um processo mais lento, o que pode impactar a produtividade da fabricação.

Complexidade do Sistema: O equipamento de pulverização catódica é mecânica e eletronicamente complexo, envolvendo alta voltagem, sistemas de vácuo e manuseio de gases, o que se traduz em maior custo e manutenção.

Potencial de Aquecimento do Substrato: A energia dos átomos que chegam pode aquecer o substrato, o que pode ser indesejável para materiais sensíveis ao calor.

Fazendo a Escolha Certa para o Seu Objetivo

Compreender os pontos fortes da pulverização catódica ajuda a determinar se ela se alinha com seus requisitos técnicos para a criação de um filme fino.

• Se o seu foco principal é a pureza do material e forte adesão: A pulverização catódica é uma excelente escolha devido ao mecanismo de ligação física e ao ambiente de vácuo limpo.
• Se o seu foco principal é depositar um material não condutor (dielétrico): Você precisará de um sistema equipado com uma fonte de alimentação RF para lidar com alvos isolantes.
• Se o seu foco principal é alta produtividade para um revestimento metálico simples: Você pode comparar a pulverização catódica com a evaporação térmica, que pode oferecer taxas de deposição mais altas para certos materiais.
• Se o seu foco principal é criar um filme composto (por exemplo, um óxido ou nitreto): Você deve investigar a pulverização catódica reativa, uma variação onde um gás reativo como oxigênio ou nitrogênio é adicionado à câmara.

Em última análise, o equipamento de pulverização catódica fornece uma ferramenta de construção em nível atômico, permitindo a engenharia precisa de superfícies que impulsionam a tecnologia moderna.

Tabela Resumo:

Característica	Descrição	Principal Benefício
Processo	Deposição Física de Vapor (PVD)	Revestimento de precisão em nível atômico
Ambiente	Câmara de alto vácuo com gás inerte	Deposição livre de contaminação
Materiais	Metais, ligas, compostos isolantes	Versátil para várias aplicações
Qualidade do Filme	Excelente adesão, espessura uniforme	Revestimentos duráveis e de alto desempenho
Usos Comuns	Microchips, revestimentos ópticos, sensores	Crítico para tecnologia avançada

Pronto para aprimorar as capacidades do seu laboratório com deposição de filmes finos de precisão?

A KINTEK é especializada em equipamentos e consumíveis avançados de pulverização catódica, atendendo laboratórios que exigem precisão em nível atômico para semicondutores, pesquisa e ciência de materiais. Nossos sistemas oferecem a excelente adesão, versatilidade de materiais e controle preciso que seus projetos exigem.

Entre em contato com nossos especialistas hoje para discutir como nossas soluções de pulverização catódica podem acelerar sua inovação e alcançar resultados de revestimento superiores.

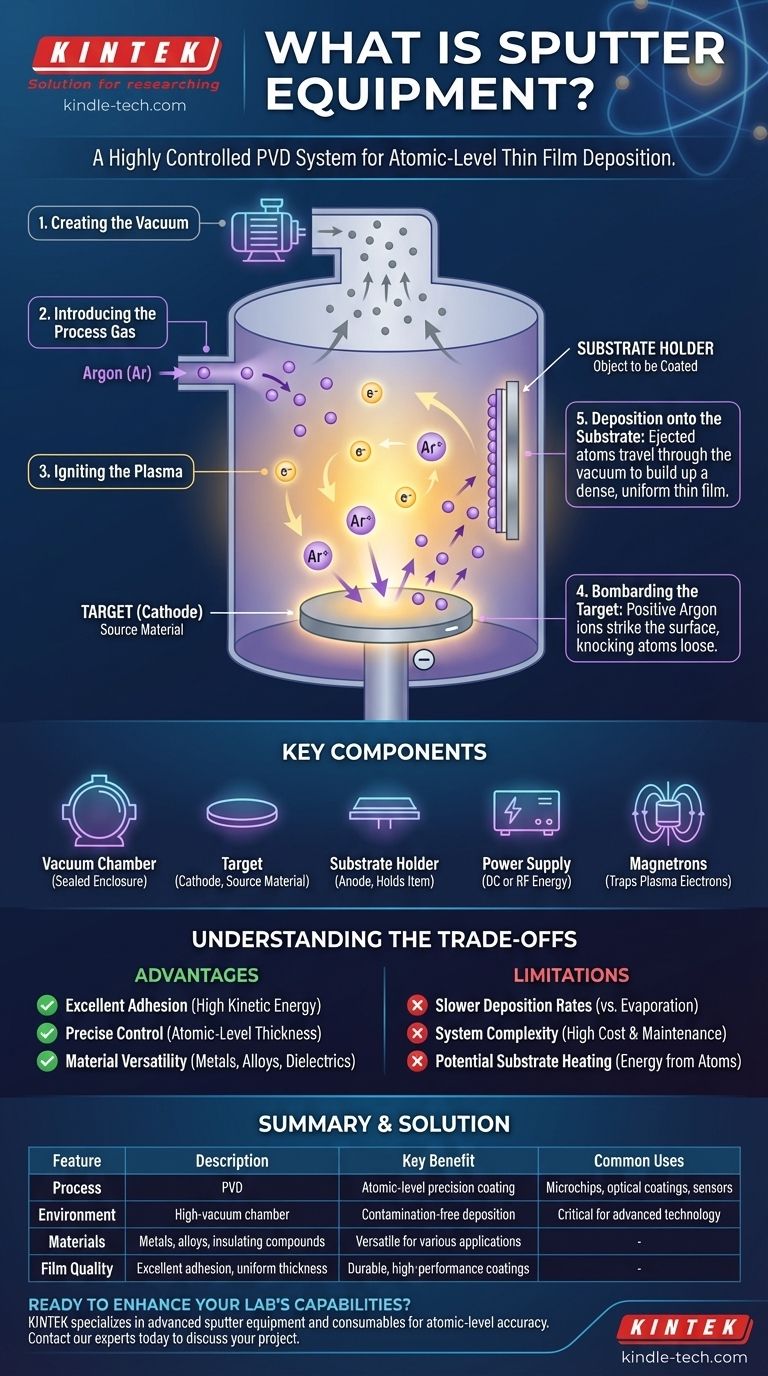

Guia Visual
