Os métodos primários para caçar vazamentos em um sistema de vácuo variam desde testes simples de aumento de pressão até análises de gás altamente sensíveis. Técnicas comuns incluem injetar um solvente como acetona perto de um vazamento suspeito e observar o manômetro de vácuo, isolar sistematicamente seções do sistema com placas cegas e, para máxima precisão, usar um detector de vazamento por espectrômetro de massa de hélio.
A caça eficaz a vazamentos é um processo sistemático. Começa-se confirmando a existência de um vazamento, depois se restringe logicamente a sua localização usando métodos progressivamente mais sensíveis, passando de verificações em todo o sistema para a detecção pontual.
A Verificação Fundamental: Confirmando a Existência de um Vazamento
Antes de começar a procurar um ponto de vazamento específico, você deve primeiro confirmar que o sistema não está mantendo o vácuo. A maneira mais simples de fazer isso é com um teste de taxa de aumento.
Realizando um Teste de Taxa de Aumento
Um teste de taxa de aumento, também conhecido como teste de aumento de pressão, é sua primeira etapa de diagnóstico. O procedimento é direto e não requer equipamentos especiais além da bomba e do manômetro do seu sistema.
Primeiro, evapore o sistema até sua pressão operacional normal.
Em seguida, feche a válvula que conecta a câmara de vácuo à bomba, isolando completamente a câmara.
Finalmente, monitore o manômetro de vácuo. Se a pressão permanecer estável ou subir muito lentamente, seu sistema provavelmente está estanque. Se a pressão subir rapidamente, você confirmou um vazamento e pode prosseguir para os métodos de localização.
Localizando o Vazamento: Do Amplo ao Preciso
Depois de confirmar um vazamento, o objetivo é encontrar sua localização exata. A melhor estratégia é começar com métodos que restrinjam a área de busca antes de passar para técnicas mais precisas.
O Método de Isolamento: Dividir e Conquistar
Para sistemas complexos com múltiplos tubos e componentes, o primeiro passo mais lógico é isolar seções. Isso ajuda você a determinar qual parte do sistema está comprometida.
Isso é frequentemente feito usando placas cegas ou fechando válvulas específicas para segmentar a tubulação de vácuo. Você pode então realizar um teste de taxa de aumento em cada seção isolada. A seção que apresentar o aumento de pressão mais rápido contém o vazamento.
O Método do Solvente: Um Teste Rápido de Campo
Depois de ter uma ideia geral de onde o vazamento pode estar, como uma flange ou solda específica, você pode usar o método de injeção de solvente para uma verificação rápida.
Usando uma agulha médica ou um frasco de esguicho com ponta fina, você aplica uma pequena quantidade de um solvente volátil como acetona ou álcool isopropílico na área suspeita.
Quando o solvente atinge o vazamento, ele é sugado para dentro do sistema de vácuo. O vapor do solvente altera temporariamente a composição do gás e a pressão, causando uma cintilação ou salto perceptível na leitura do seu manômetro de vácuo.
O Padrão Ouro: Espectrometria de Massa de Hélio
Para o mais alto nível de sensibilidade e precisão, a ferramenta definitiva é o detector de vazamento por espectrômetro de massa de hélio. Este dispositivo é capaz de detectar vazamentos incrivelmente pequenos que outros métodos não conseguiriam detectar.
O sistema é evacuado e conectado ao espectrômetro. O operador então pulveriza um jato fino de gás hélio ao redor dos pontos de vazamento suspeitos na parte externa do sistema.
Os átomos de hélio são muito pequenos e inertes. Se houver um vazamento, o hélio é sugado para o vácuo, viaja pelo sistema e é detectado pelo espectrômetro, que aciona um alarme. Isso permite que você localize a fonte exata de um vazamento com certeza quase perfeita.
Entendendo as Trocas e Armadilhas
Cada método de detecção de vazamento tem seu próprio conjunto de vantagens e desvantagens. Escolher o correto depende do seu sistema, do seu orçamento e do nível de integridade exigido.
Os Limites dos Solventes
O método do solvente é rápido e barato, mas não é preciso. Ele pode confirmar um vazamento em uma área geral, mas tem dificuldade em localizar o ponto exato. Além disso, o uso de solventes como a acetona pode introduzir contaminantes em um sistema de vácuo sensível e apresenta um risco de inflamabilidade.
O Perigo de Reparos "Temporários"
As referências mencionam o uso de lama de vácuo ou outros compostos de vedação externos. Estes devem ser considerados apenas medidas temporárias de emergência. Aplicar um selante torna impossível localizar o vazamento mais tarde e pode ocultar uma falha mecânica em desenvolvimento. A única solução verdadeira é encontrar o vazamento e repará-lo adequadamente.
O Investimento para Precisão
Um espectrômetro de massa de hélio é um equipamento caro que requer um operador treinado. Embora seja o método mais confiável, seu custo e complexidade significam que ele é tipicamente reservado para sistemas de alto vácuo e alto desempenho onde mesmo vazamentos minúsculos são inaceitáveis.
Fazendo a Escolha Certa para o Seu Objetivo
Para selecionar a melhor abordagem, avalie as necessidades do seu sistema e a urgência do problema.
- Se seu foco principal for confirmação rápida: Comece com um simples teste de taxa de aumento para determinar se você sequer tem um vazamento significativo.
- Se seu foco principal for localizar um vazamento em um sistema complexo: Use o método de isolamento para dividir o sistema e restringir a área de busca de forma eficiente.
- Se seu foco principal for uma verificação rápida e de baixo custo de uma solda ou junta específica: O método do solvente pode funcionar bem, desde que você esteja ciente dos riscos de contaminação.
- Se seu foco principal for certeza absoluta para um sistema de alto vácuo ou crítico: O espectrômetro de massa de hélio é o único método que fornece a precisão e confiabilidade necessárias.
Ao abordar a detecção de vazamentos de forma sistemática, você pode diagnosticar e restaurar eficientemente a integridade do seu sistema de vácuo.
Tabela Resumo:
| Método | Uso Principal | Sensibilidade | Equipamento Chave |
|---|---|---|---|
| Teste de Taxa de Aumento | Confirmar a existência de um vazamento | Baixa | Bomba e manômetro do sistema |
| Método de Isolamento | Restringir a área do vazamento | Baixa-Média | Placas cegas, válvulas |
| Injeção de Solvente | Verificação rápida de área específica | Média | Acetona/álcool isopropílico |
| Espectrometria de Massa de Hélio | Localizar o ponto exato do vazamento | Muito Alta | Detector de vazamento de hélio |
Com dificuldades com vazamentos em sistemas de vácuo? A KINTEK é especializada em equipamentos de laboratório e consumíveis que você precisa para diagnósticos e manutenção confiáveis. Desde manômetros de vácuo robustos até componentes de vedação de alto desempenho, nossas soluções ajudam você a manter a integridade do sistema e a obter resultados precisos. Deixe nossos especialistas ajudá-lo a selecionar as ferramentas certas para sua aplicação específica. Entre em contato conosco hoje para uma consulta!

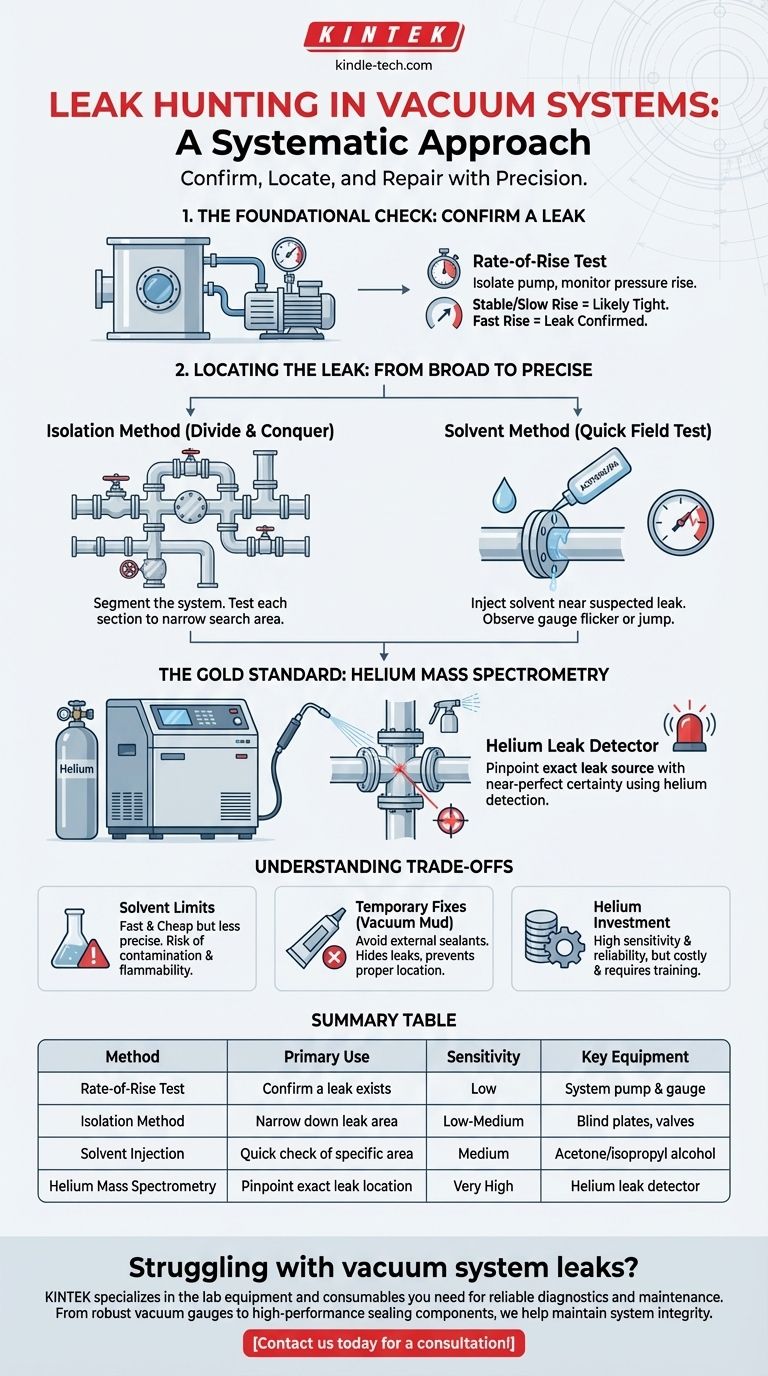

Guia Visual
