O que é o revestimento de película fina?Técnicas essenciais para a deposição de materiais de precisão

O revestimento de película fina é um processo utilizado para depositar camadas finas de material sobre um substrato, normalmente com uma espessura que varia entre alguns nanómetros e vários micrómetros.Este processo é essencial em várias indústrias, incluindo a eletrónica, a ótica e a energia, devido à sua capacidade de controlar com precisão a espessura, a composição e as propriedades das películas.Os principais métodos de deposição de películas finas incluem a deposição física de vapor (PVD), a deposição química de vapor (CVD), a deposição de camada atómica (ALD) e a pirólise por pulverização.Cada método tem as suas próprias vantagens e é escolhido com base nos requisitos específicos da aplicação, tais como o tipo de material, as propriedades desejadas da película e a escala de produção.

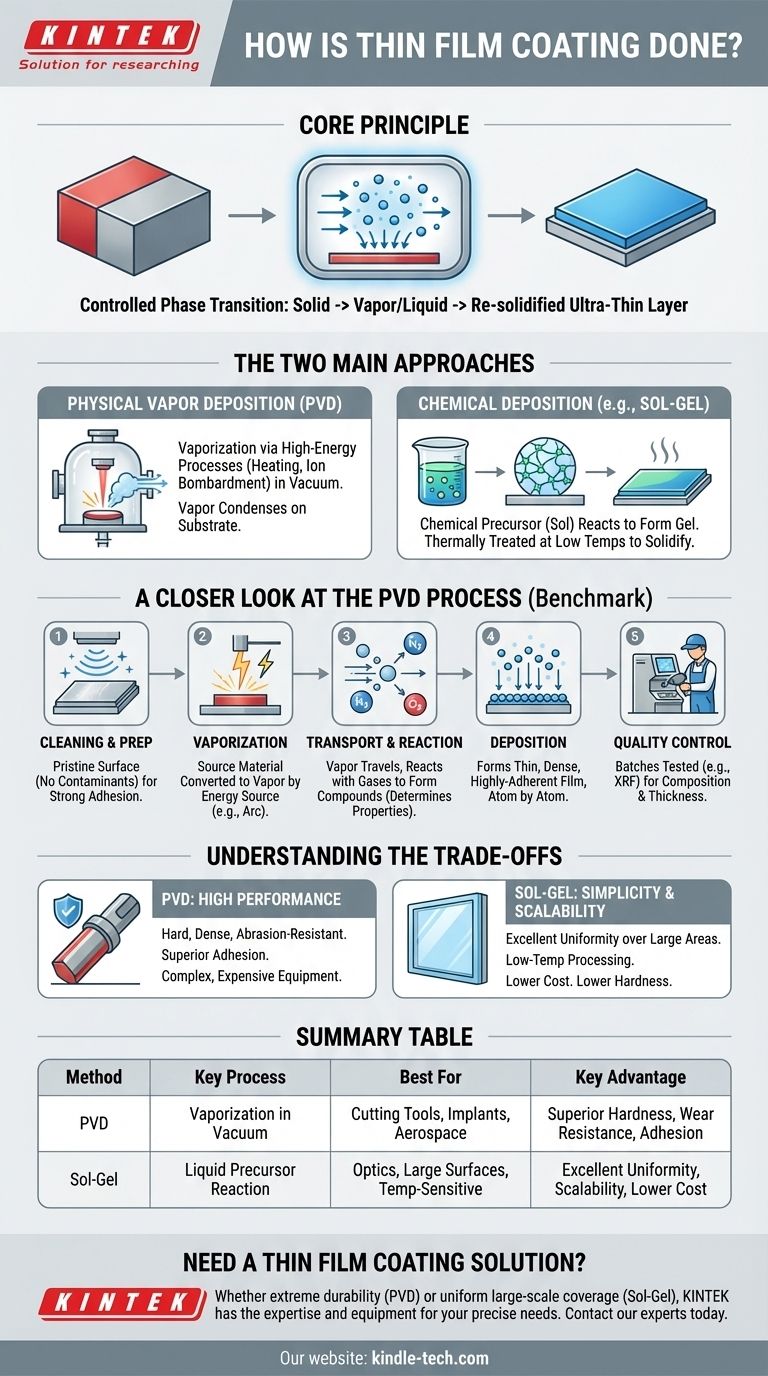

Pontos-chave explicados:

1. Deposição Física de Vapor (PVD):

   • Visão geral do processo: A PVD envolve a transferência física de material de uma fonte para um substrato.Isto é normalmente efectuado por evaporação ou pulverização catódica.
   • Evaporação: Neste método, o material de origem é aquecido até evaporar, e o vapor condensa-se no substrato para formar uma película fina.Esta técnica é frequentemente utilizada para metais e compostos simples.
   • Sputtering: Na pulverização catódica, partículas de alta energia (normalmente iões) bombardeiam o material de origem, fazendo com que os átomos sejam ejectados e depositados no substrato.Este método é versátil e pode ser utilizado para uma vasta gama de materiais, incluindo metais, ligas e cerâmicas.
   • Aplicações: A PVD é normalmente utilizada na produção de películas finas para semicondutores, revestimentos ópticos e acabamentos decorativos.

2. Deposição química de vapor (CVD):

   • Visão geral do processo: A CVD envolve a utilização de reacções químicas para depositar uma película fina num substrato.O processo ocorre normalmente numa câmara de reação onde o substrato é exposto a precursores voláteis que reagem ou se decompõem na superfície do substrato.
   • Tipos de CVD: Existem diversas variações de CVD, incluindo CVD a baixa pressão (LPCVD), CVD com plasma (PECVD) e CVD metal-orgânico (MOCVD).Cada variação oferece diferentes vantagens em termos de taxa de deposição, qualidade da película e requisitos de temperatura.
   • Aplicações: A CVD é amplamente utilizada na indústria de semicondutores para depositar dióxido de silício, nitreto de silício e outros materiais.É também utilizada na produção de revestimentos para ferramentas de corte e no fabrico de fibras ópticas.

3. Deposição em camada atómica (ALD):

   • Visão geral do processo: A ALD é uma forma especializada de CVD que deposita películas finas uma camada atómica de cada vez.O processo envolve a exposição alternada do substrato a dois ou mais precursores, sendo que cada exposição resulta numa única camada atómica de material.
   • Vantagens: A ALD oferece um controlo excecional sobre a espessura e uniformidade da película, tornando-a ideal para aplicações que requerem películas finas precisas, como na microeletrónica e na nanotecnologia.
   • Aplicações: A ALD é utilizada na produção de dieléctricos high-k para transístores, camadas de barreira em circuitos integrados e revestimentos protectores para vários dispositivos.

4. Pirólise por pulverização:

   • Visão geral do processo: A pirólise por pulverização envolve a pulverização de uma solução contendo o material desejado sobre um substrato aquecido.O solvente evapora-se e o material restante decompõe-se, formando uma película fina.
   • Vantagens: Este método é relativamente simples e pode ser utilizado para depositar uma vasta gama de materiais, incluindo óxidos, sulfuretos e nitretos.
   • Aplicações: A pirólise por pulverização é utilizada na produção de películas finas para células solares, sensores e revestimentos condutores transparentes.

5. Outras técnicas de deposição:

   • Revestimento por rotação: Esta técnica envolve a aplicação de uma solução líquida a um substrato, que é depois centrifugado a alta velocidade para espalhar a solução numa camada fina e uniforme.Após a centrifugação, o solvente evapora-se, deixando para trás uma película fina sólida.O revestimento por centrifugação é normalmente utilizado na produção de fotorresistências e eletrónica orgânica.
   • Eletrodeposição: Neste método, uma película fina é depositada sobre um substrato condutor através da passagem de uma corrente eléctrica por uma solução que contém os iões metálicos desejados.A galvanoplastia é amplamente utilizada para revestimentos decorativos e protectores.

6. Equipamentos e sistemas:

   • Sistemas de lote: Estes sistemas processam vários wafers ou substratos simultaneamente numa única câmara.São adequados para a produção de grandes volumes.
   • Ferramentas de cluster: Estes sistemas utilizam várias câmaras para diferentes processos, permitindo passos de deposição sequenciais sem expor o substrato ao ambiente.São ideais para películas finas complexas e multicamadas.
   • Sistemas de fábrica: Sistemas de grande escala concebidos para produção de grandes volumes, frequentemente utilizados no fabrico de semicondutores.
   • Sistemas de laboratório: Sistemas mais pequenos, de bancada, utilizados para aplicações experimentais de baixo volume.Estes sistemas são ideais para investigação e desenvolvimento.

Em conclusão, o revestimento de película fina é um processo versátil e essencial na tecnologia moderna, com uma variedade de métodos disponíveis para se adequar a diferentes materiais e aplicações.A escolha da técnica de deposição depende de factores como as propriedades desejadas da película, o tipo de substrato e a escala de produção.Cada método oferece vantagens únicas, permitindo um controlo preciso da espessura, composição e propriedades das películas finas.

Tabela de resumo:

Método	Visão geral do processo	Aplicações
Deposição Física de Vapor (PVD)	Transferência de material por evaporação ou pulverização catódica.	Semicondutores, revestimentos ópticos, acabamentos decorativos.
Deposição química de vapor (CVD)	Reacções químicas depositam películas em substratos.	Semicondutores, ferramentas de corte, fibras ópticas.
Deposição de camadas atómicas (ALD)	Deposição atómica precisa camada a camada.	Dieléctricos de alto coeficiente, camadas de barreira, revestimentos protectores.
Pirólise por pulverização	Pulverização de uma solução sobre um substrato aquecido, seguida de decomposição.	Células solares, sensores, revestimentos condutores transparentes.
Revestimento por rotação	Girar o substrato para espalhar uma solução líquida numa película fina.	Fotoresistências, eletrónica orgânica.
Eletrodeposição	Deposição por corrente eléctrica numa solução que contém iões metálicos.	Revestimentos decorativos e protectores.
