Como a rotação do rotor afeta o fluxo de gás em uma bomba de vácuo de circulação de água? Um Guia para o Princípio do Anel Líquido

Em uma bomba de vácuo de circulação de água, a rotação do rotor não move o gás diretamente. Em vez disso, sua rotação cria uma série de câmaras seladas por água que se expandem e contraem. Essas câmaras primeiro se expandem para sugar o gás da entrada e depois se contraem para comprimir e descarregar esse gás, criando um efeito de vácuo contínuo.

O princípio central é simples, mas brilhante: o rotor é montado fora do centro dentro da carcaça da bomba. À medida que gira, ele força a água a formar um anel contra a parede externa, criando câmaras seladas entre as pás do rotor que mudam constantemente de volume, o que impulsiona toda a ação de bombeamento.

O Mecanismo Central: Da Rotação ao Vácuo

Para entender como a bomba funciona, devemos visualizar a jornada de uma única bolsa de gás enquanto o rotor completa uma rotação. O processo depende de uma sinergia entre o rotor, a carcaça e o líquido de vedação (geralmente água).

Formando o Anel Líquido

Quando a bomba é ligada, o rotor gira em alta velocidade. A força centrífuga lança a água para fora, forçando-a a formar um anel líquido concêntrico que segue a forma circular interna da carcaça da bomba. Este anel líquido é o principal meio de vedação.

A Chave é a Excentricidade

O eixo de rotação do rotor é deliberadamente deslocado do centro geométrico da carcaça. Esta montagem excêntrica é o elemento de design mais crítico.

Devido a esse deslocamento, o espaço entre o cubo central do rotor e a superfície interna do anel líquido não é constante. É pequeno de um lado e grande do outro.

A Fase de Sucção (Volume em Expansão)

À medida que um par de pás do rotor gira através da área onde o cubo está se movendo para longe do anel líquido, o volume da câmara selada entre elas aumenta.

Essa expansão cria uma queda de pressão, transformando a câmara em uma zona de baixa pressão. Esta é a fase de "sucção", onde o gás é aspirado para a bomba pela porta de entrada.

A Fase de Compressão e Descarga (Volume em Contração)

À medida que as mesmas pás continuam a girar para o lado oposto, elas se movem para a área onde o cubo do rotor está se movendo em direção ao anel líquido.

Aqui, o volume da câmara diminui, comprimindo o gás que acabou de ser aspirado. Essa pressão aumenta até exceder a pressão na porta de descarga, forçando o gás comprimido e uma pequena quantidade de água para fora da bomba. Este ciclo se repete a cada rotação para cada câmara, criando um efeito de vácuo suave e contínuo.

Compreendendo as Compensações

As bombas de vácuo de anel líquido são valorizadas por sua robustez, mas seu design apresenta vantagens e limitações inerentes que são importantes de reconhecer.

Os Benefícios de um Design Úmido

A presença do anel de água oferece várias vantagens únicas. Ele resfria constantemente a bomba, permite que ela lide com vapores condensáveis (como vapor de água) e pode até ingerir pequenas quantidades de líquidos ou sólidos macios sem danos, ao contrário de muitos outros designs de bombas de vácuo.

A Limitação Principal: Pressão de Vapor

O nível de vácuo final que uma bomba de anel de água pode atingir é limitado pela pressão de vapor do líquido de vedação.

A água começará a ferver e a se transformar em vapor em baixas pressões. Para água a 20°C (68°F), isso ocorre em torno de 25 mbar (18,75 Torr). A bomba não pode criar um vácuo mais profundo do que o ponto em que seu próprio líquido de vedação começa a ferver, pois isso apenas encheria a bomba com mais vapor. Água mais quente tem uma pressão de vapor mais alta, resultando em um vácuo final mais fraco.

Fazendo a Escolha Certa para o Seu Objetivo

Compreender este princípio de funcionamento ajuda você a usar a bomba de forma eficaz e a escolher a ferramenta certa para o trabalho.

• Se o seu foco principal é um vácuo robusto e de baixa manutenção para aplicações gerais: Esta bomba é uma excelente escolha para tarefas como evaporação rotativa, desgaseificação ou filtração a vácuo, onde não é necessário vácuo extremo.
• Se o seu foco principal é atingir um vácuo profundo ou alto: Uma bomba de anel líquido é inadequada por si só. É melhor usada como uma bomba de "pré-vácuo" para levar o sistema a uma pressão inicial baixa antes que uma bomba de alto vácuo (como uma bomba turbomolecular ou de difusão) assuma.

Compreender como a rotação, a excentricidade e o anel líquido trabalham juntos permite que você opere e solucione problemas em seu sistema de vácuo com confiança.

Tabela Resumo:

Fase de Rotação do Rotor	Efeito no Volume da Câmara	Ação sobre o Gás
Fase de Sucção	Expande	Aspira o gás da entrada
Fase de Compressão/Descarga	Contrai	Comprime e expele o gás

Precisa de uma solução de vácuo confiável para seus processos de laboratório, como evaporação rotativa ou filtração? A KINTEK é especializada em equipamentos de laboratório duráveis, incluindo bombas de vácuo de circulação de água, perfeitas para lidar com vapores condensáveis e oferecer desempenho robusto e de baixa manutenção. Deixe nossos especialistas ajudá-lo a selecionar a bomba ideal para sua aplicação. Entre em contato conosco hoje para discutir suas necessidades de laboratório!

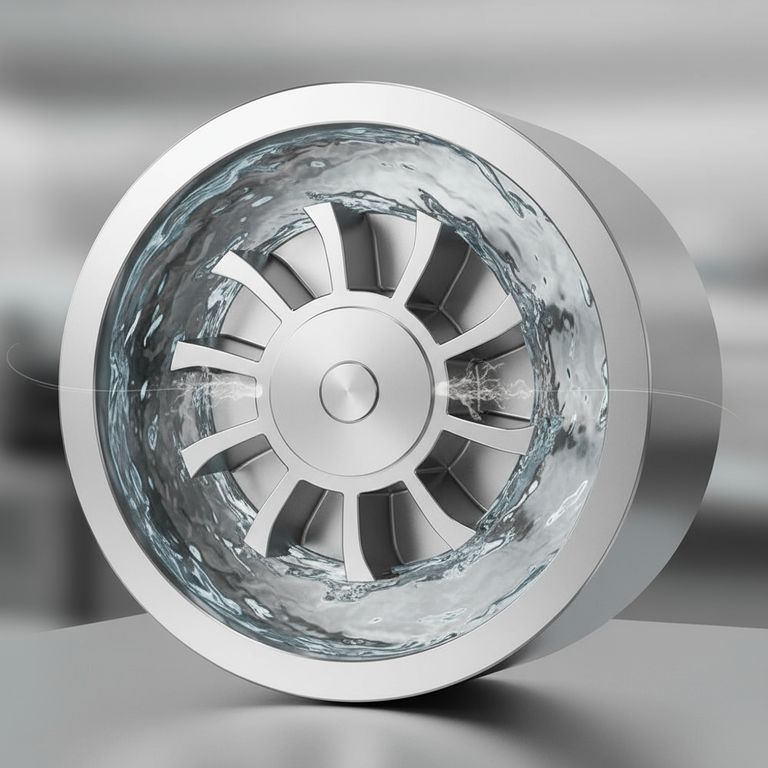

Guia Visual
