Em sua essência, o controle de temperatura em um forno de resistência opera em um sistema de feedback de circuito fechado. Um sensor mede a temperatura interna, e um controlador ajusta a energia elétrica fornecida aos elementos de aquecimento para corresponder ao ponto de ajuste definido pelo usuário.
O princípio essencial é a medição e o ajuste contínuos. Um termopar atua como os "olhos" do sistema, reportando constantemente a temperatura a um controlador — o "cérebro" — que então modula precisamente a energia para os elementos de aquecimento para manter o ambiente térmico desejado.
Os Componentes Essenciais do Controle de Temperatura
Para entender como um forno de resistência mantém uma temperatura precisa, você deve primeiro entender seus três componentes críticos: o sensor, o controlador e o elemento de aquecimento. Essas partes trabalham em conjunto para criar um sistema estável.
O Sensor: O Termopar
Um termopar é o sensor primário usado para medição de temperatura. Ele consiste em dois tipos diferentes de fios metálicos unidos em uma extremidade.
Esta junção gera uma pequena voltagem que muda previsivelmente com a temperatura. O sistema de controle lê essa voltagem para determinar a temperatura exata dentro da câmara do forno.
O Cérebro: O Controlador de Temperatura
O termopar envia seu sinal para um controlador de temperatura, que é o cérebro da operação. Isso geralmente faz parte de um painel de controle onde o usuário define a temperatura alvo, ou "setpoint".
Fornos modernos tipicamente usam um controlador PID (Proporcional-Integral-Derivativo). Este algoritmo sofisticado calcula a diferença entre o setpoint e a temperatura real medida e então determina a quantidade precisa de energia a ser enviada aos elementos de aquecimento.
O Músculo: Os Elementos de Aquecimento
Os elementos de aquecimento são os componentes que realmente geram o calor. São condutores que aquecem quando uma corrente elétrica passa por eles, um princípio conhecido como aquecimento Joule.
O material do elemento de aquecimento dita a temperatura máxima de operação do forno. Materiais comuns incluem fio de resistência para temperaturas mais baixas, varetas de carboneto de silício (SiC) para faixa média e varetas de molibdênio de silício (MoSi2) para temperaturas muito altas.
Como o Loop de Controle Funciona na Prática
O processo de regulação da temperatura é um ciclo contínuo de medição, comparação e correção. Este loop de feedback garante que o forno não apenas aqueça, mas atinja e mantenha uma temperatura específica e estável.
1. Definindo o Alvo (Setpoint)
O processo começa quando um operador insere a temperatura desejada no painel de controle.
2. Medindo a Realidade (Variável do Processo)
O termopar, posicionado estrategicamente dentro do forno, mede continuamente a temperatura interna real e a reporta de volta ao controlador.
3. Calculando a Diferença (Erro)
O controlador compara constantemente a temperatura do setpoint com a temperatura medida pelo termopar. A diferença entre esses dois valores é conhecida como "erro".
4. Fazendo o Ajuste (Modulação de Potência)
Com base no erro, o controlador PID calcula a mudança necessária na saída de potência. Se o forno estiver muito frio, ele aumenta a potência para os elementos de aquecimento. Se estiver muito quente, ele reduz ou corta a potência. Este ciclo se repete muitas vezes por segundo, resultando em um controle de temperatura altamente estável.
Compreendendo as Trocas e Limitações
Embora eficaz, este método de controle possui restrições inerentes e fatores que os usuários devem considerar para uma operação segura e precisa.
Restrições do Elemento de Aquecimento
A temperatura máxima de um forno não é uma sugestão; é um limite rígido definido por seus elementos de aquecimento. Por exemplo, um forno com fio de resistência padrão pode ser limitado a 1200°C, enquanto um com varetas de molibdênio de silício pode atingir 1800°C.
Exceder este limite causará degradação rápida e falha dos elementos de aquecimento, potencialmente danificando o próprio forno.
O Risco de Excesso de Temperatura (Overshoot)
Ao aquecer rapidamente, um forno pode exceder temporariamente a temperatura do setpoint antes de estabilizar. Isso é conhecido como overshoot.
Um controlador PID bem ajustado minimiza o overshoot, mas é um fator a ser considerado para materiais altamente sensíveis. Diminuir a taxa de rampa de aquecimento também pode mitigar esse efeito.
Posicionamento e Precisão do Termopar
A localização do termopar importa. Uma leitura feita perto do elemento de aquecimento será diferente de uma feita perto da amostra sendo aquecida. Para um controle preciso da temperatura da amostra, o termopar deve ser colocado o mais próximo possível dela, com segurança.
Fazendo a Escolha Certa para o Seu Objetivo
Alcançar o resultado desejado depende da compreensão e utilização correta do sistema de controle do forno.
- Se o seu foco principal é atingir um setpoint estável: Confie no controlador PID do forno para gerenciar a taxa de rampa e a estabilização, evitando substituições manuais que podem introduzir instabilidade.
- Se o seu foco principal é trabalho em alta temperatura (acima de 1200°C): Certifique-se de selecionar um forno equipado com os elementos de aquecimento apropriados, como varetas de carboneto de silício ou molibdênio de silício.
- Se o seu foco principal é a precisão e segurança do processo: Sempre opere dentro da temperatura máxima nominal do forno e entenda onde o termopar de controle está localizado em relação à sua amostra.
Dominar o controle de temperatura é a chave para alcançar resultados repetíveis e bem-sucedidos em seu trabalho de processamento térmico.
Tabela Resumo:
| Componente | Função | Característica Principal |
|---|---|---|
| Termopar (Sensor) | Mede a temperatura interna | Gera voltagem proporcional ao calor |
| Controlador PID (Cérebro) | Compara o setpoint com a temperatura real | Calcula e ajusta a saída de potência |
| Elementos de Aquecimento (Músculo) | Gera calor através de corrente elétrica | Material determina a temperatura máxima (ex: SiC, MoSi2) |
Precisa de controle preciso de temperatura para seus processos de laboratório? Os fornos de resistência avançados da KINTEK apresentam controladores PID sofisticados e elementos de aquecimento duráveis para fornecer resultados precisos e repetíveis para suas aplicações térmicas. Entre em contato com nossos especialistas hoje para encontrar a solução de forno perfeita para as necessidades específicas do seu laboratório!

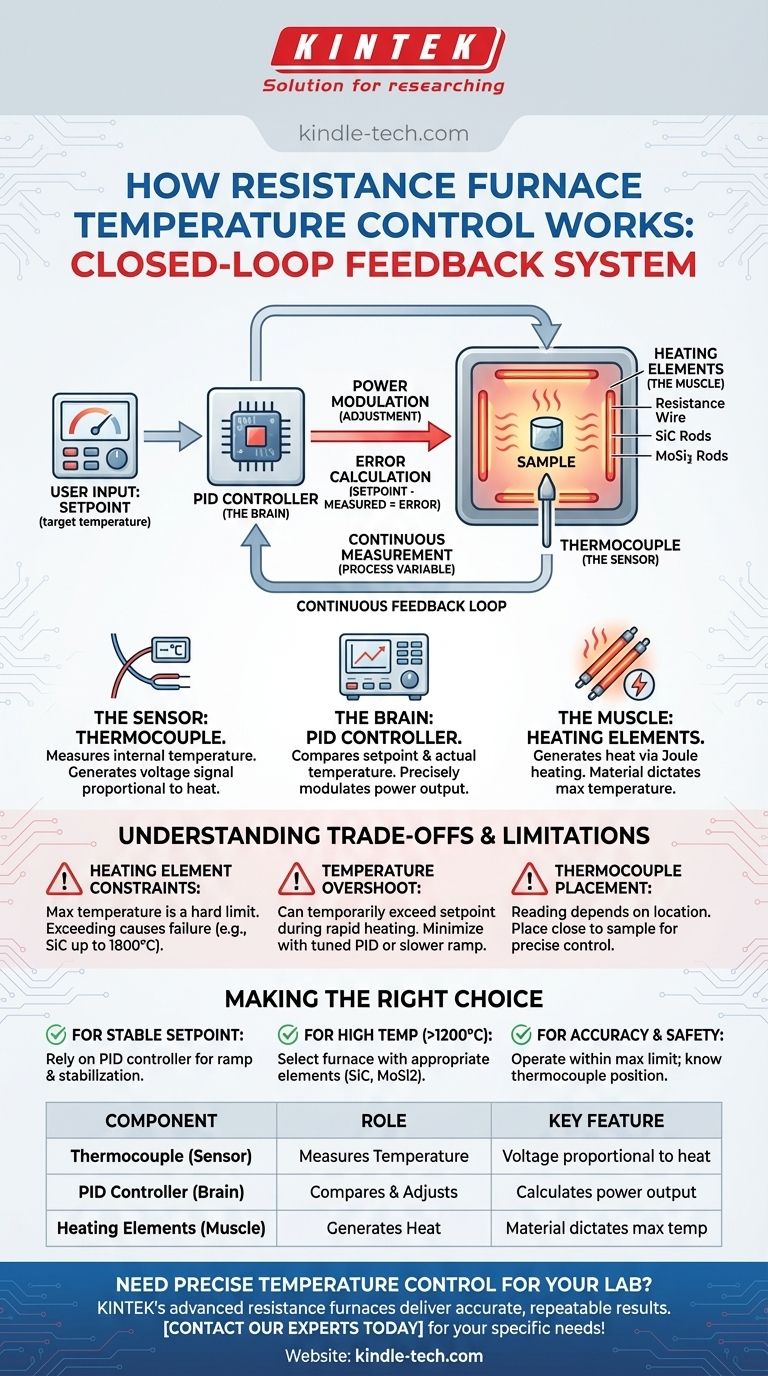

Guia Visual
