A medição da espessura de películas finas é um processo crítico na ciência e engenharia de materiais, uma vez que tem um impacto direto no desempenho e na funcionalidade das películas depositadas. São utilizadas várias técnicas para medir a espessura das películas durante e após a deposição, cada uma com as suas próprias vantagens e limitações. Estes métodos podem ser genericamente classificados em técnicas ópticas, mecânicas e baseadas na microscopia eletrónica. Os métodos ópticos, como a elipsometria e a interferometria, não são destrutivos e são altamente precisos, enquanto os métodos mecânicos, como a perfilometria com estilete, permitem medições diretas da altura da película. Técnicas avançadas como a refletividade de raios X (XRR) e a microscopia eletrónica (SEM/TEM) oferecem uma elevada precisão e são particularmente úteis para analisar estruturas multicamadas complexas. A escolha do método depende de factores como a uniformidade da película, as propriedades do material e a precisão necessária.

Pontos-chave explicados:

1. Sensores de microbalança de cristal de quartzo (QCM):

   • Princípio: Os sensores QCM medem a espessura da película através da deteção de alterações na frequência de ressonância de um cristal de quartzo à medida que a massa é depositada na sua superfície.
   • Aplicações: Ideal para o controlo em tempo real durante os processos de deposição.
   • Vantagens: Elevada sensibilidade e capacidade para medir películas muito finas (gama nanométrica).
   • Limitações: Requer uma relação direta entre a massa e a espessura, que pode não ter em conta as variações de densidade do material.

2. Elipsometria:

   • Princípio: A elipsometria mede a mudança na polarização da luz reflectida pela superfície da película para determinar a espessura e as propriedades ópticas.
   • Aplicações: Amplamente utilizado para películas finas nas indústrias de semicondutores e ótica.
   • Vantagens: Não destrutivo, de alta precisão e capaz de medir estruturas multicamadas.
   • Limitações: Requer uma película transparente ou semi-transparente e um índice de refração conhecido.

3. Profilometria:

   • Profilometria de ponta:
     • Princípio: Uma caneta traça fisicamente a superfície da película, medindo a diferença de altura entre a película e o substrato.
     • Aplicações: Adequado para películas com um degrau ou ranhura definidos.
     • Vantagens: Medição direta da altura da película, simples de utilizar.
     • Limitações: Destruição da superfície da película, limitada a pontos específicos.
   • Interferometria:
     • Princípio: Utiliza padrões de interferência criados pela reflexão da luz na película e no substrato para medir a espessura.
     • Aplicações: Normalmente utilizado para superfícies altamente reflectoras.
     • Vantagens: Sem contacto, alta precisão.
     • Limitações: Requer uma superfície altamente reflectora e é sensível à uniformidade da película.

4. Refletividade de raios X (XRR):

   • Princípio: A XRR mede a intensidade dos raios X reflectidos em vários ângulos para determinar a espessura e a densidade da película.
   • Aplicações: Ideal para películas ultra-finas e estruturas multicamadas.
   • Vantagens: Alta precisão, não destrutiva e capaz de analisar estruturas complexas.
   • Limitações: Requer equipamento e conhecimentos especializados.

5. Microscopia eletrónica:

   • Microscopia eletrónica de varrimento em corte transversal (SEM):
     • Princípio: O SEM fornece imagens de alta resolução da secção transversal da película, permitindo a medição direta da espessura.
     • Aplicações: Útil para analisar películas multicamadas e interfaces.
     • Vantagens: Alta resolução e capacidade de visualizar a estrutura da película.
     • Limitações: Destrutivo, requer a preparação de amostras e limita-se a pequenas áreas.
   • Microscopia eletrónica de transmissão em corte transversal (TEM):
     • Princípio: O TEM utiliza feixes de electrões para obter imagens da secção transversal da película com resolução atómica.
     • Aplicações: Essencial para medições de espessura à nanoescala e análise estrutural.
     • Vantagens: Resolução inigualável e capacidade de análise de estruturas atómicas.
     • Limitações: Altamente destrutivo, dispendioso e requer uma preparação extensiva da amostra.

6. Espectrofotometria:

   • Princípio: Mede a reflexão ou a transmissão da luz através da película para determinar a espessura com base na interferência ótica.
   • Aplicações: Adequado para películas com espessuras entre 0,3 e 60 µm.
   • Vantagens: Sem contacto, rápido e capaz de medir grandes áreas.
   • Limitações: Requer películas transparentes ou semi-transparentes e um índice de refração conhecido.

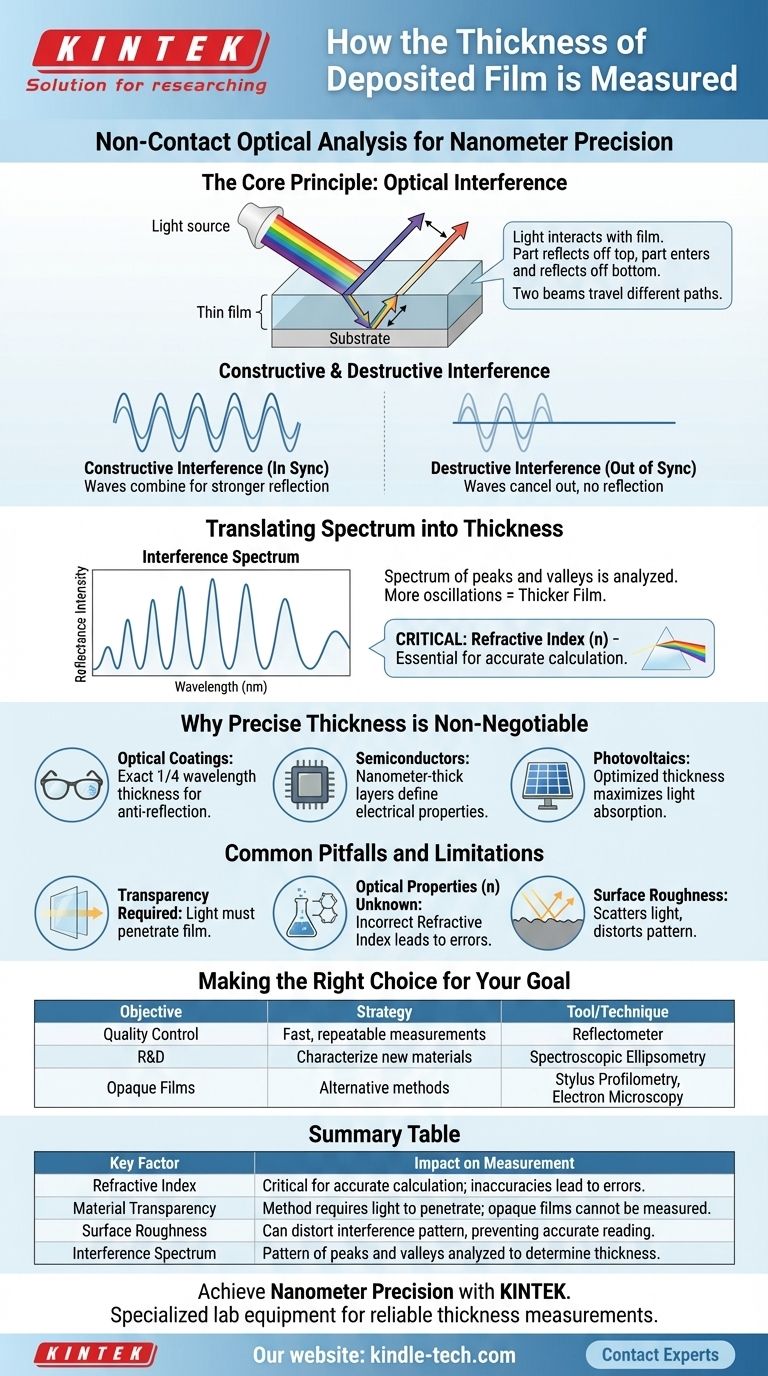

7. Técnicas ópticas sem contacto:

   • Princípio: Utilizar métodos ópticos como a interferometria e a elipsometria para medir a espessura sem contacto físico.
   • Aplicações: Ideal para películas delicadas ou sensíveis.
   • Vantagens: Não destrutivo, de alta precisão e adequado para monitorização em tempo real.
   • Limitações: Requer propriedades ópticas específicas e pode ser sensível às condições ambientais.

8. Considerações sobre a uniformidade da película:

   • Importância: A uniformidade da espessura da película é fundamental para medições exactas, especialmente em técnicas como a perfilometria e a interferometria.
   • Desafios: As películas não uniformes podem conduzir a erros de medição, exigindo medições múltiplas ou técnicas avançadas como XRR ou SEM para uma análise exacta.

Em resumo, a medição da espessura de películas finas envolve uma variedade de técnicas, cada uma adaptada a materiais específicos, gamas de espessura e requisitos de aplicação. A escolha do método depende de factores como as propriedades ópticas e mecânicas da película, a precisão necessária e a necessidade de a medição ser não destrutiva. Compreender os pontos fortes e as limitações de cada técnica é essencial para selecionar o método mais adequado para uma determinada aplicação.

Quadro de resumo:

Técnica	Princípio	Aplicações	Vantagens	Limitações
Microbalança de cristal de quartzo	Mede as alterações da frequência ressonante devido à deposição de massa.	Monitorização em tempo real durante a deposição.	Medições de alta sensibilidade e de alcance nanométrico.	Requer uma relação direta entre a massa e a espessura.
Elipsometria	Mede as alterações de polarização na luz reflectida.	Indústrias de semicondutores e ótica.	Não destrutivo, de alta precisão, com capacidade para várias camadas.	Requer películas transparentes/semitransparentes e índice de refração conhecido.
Profilometria de ponta	Traça fisicamente a superfície da película para medir as diferenças de altura.	Películas com degraus ou ranhuras definidas.	Medição direta da altura, simples de utilizar.	Destrutivo, limitado a pontos específicos.
Interferometria	Utiliza padrões de interferência de luz para medir a espessura.	Superfícies altamente reflectoras.	Sem contacto, alta precisão.	Requer superfícies reflectoras, sensíveis à uniformidade da película.
Refletividade de raios X (XRR)	Mede a intensidade de reflexão dos raios X em vários ângulos.	Películas ultra-finas e estruturas multicamadas.	Análise de estruturas complexas, não destrutiva e de alta precisão.	Requer equipamento e conhecimentos especializados.
SEM transversal	Fornece imagens de alta resolução de secções transversais de película.	Filmes multicamadas e interfaces.	Alta resolução, visualiza a estrutura da película.	Destrutivo, requer preparação de amostras, limitado a pequenas áreas.
Secção transversal TEM	Utiliza feixes de electrões para a obtenção de imagens de resolução atómica.	Medições de espessura à nanoescala e análise estrutural.	Resolução inigualável, análise da estrutura atómica.	Altamente destrutivo, dispendioso, preparação extensiva da amostra.
Espectrofotometria	Mede a reflexão/transmitância da luz para determinação da espessura.	Filmes com espessuras entre 0,3 e 60 µm.	Medições sem contacto, rápidas e em grandes áreas.	Requer películas transparentes/semitransparentes e índice de refração conhecido.
Técnicas ópticas sem contacto	Utiliza métodos ópticos como a interferometria e a elipsometria.	Películas delicadas ou sensíveis.	Monitorização não destrutiva, de elevada precisão e em tempo real.	Requer propriedades ópticas específicas, sensíveis às condições ambientais.
