Compreender A Prensagem Isostática: Processo, Tipos, Vantagens E Aplicações

Breve história da prensagem isostática

A prensagem isostática é um processo pioneiro em meados dos anos 50 e que, desde então, se tornou numa ferramenta de produção amplamente utilizada em várias indústrias. Originalmente considerado uma curiosidade de investigação, é atualmente aplicado para a consolidação de pós e para a eliminação de defeitos de peças fundidas em materiais como cerâmica, metais, compósitos, plásticos e carbono.

A principal vantagem da prensagem isostática é a sua capacidade de aplicar uma força uniforme e igual em todo o produto, independentemente da sua forma ou tamanho. Esta caraterística torna-a particularmente vantajosa para aplicações cerâmicas e refractárias. Ao formar formas de produto com tolerâncias precisas, o processo reduz a necessidade de maquinação dispendiosa, tornando-o comercialmente atrativo.

Os sistemas de prensagem isostática utilizam pressão de fluido (como água ou óleo) ou gás (normalmente árgon) para modificar os materiais, pressionando-os uniformemente em todas as direcções. Isto assegura a máxima uniformidade da densidade e pode ser efectuado tanto a altas temperaturas como à temperatura ambiente.

No fabrico e produção de vários materiais, a prensagem isostática desempenha um papel vital. Esta técnica consiste em colocar um material em pó num molde ou recipiente flexível e aplicar uma pressão uniforme em todos os lados. Normalmente, é utilizado um meio líquido, como água ou óleo, para transferir uniformemente a força para o material. O resultado são produtos com maior densidade, resistência e precisão dimensional, uma vez que o processo elimina efetivamente os espaços vazios e as bolsas de ar.

Princípio da prensagem isostática

A prensagem isostática é um processo que aplica uma força uniforme e igual sobre todo o produto, independentemente da sua forma ou tamanho. Tornou-se uma técnica amplamente utilizada em várias indústrias, incluindo cerâmica, metais, compósitos, plásticos e carbono.

Método de moldagem e disposição das partículas, método de prensagem e diagrama de densidade volumétrica 1 (1.Moldagem por extrusão 2.Moagem 3.Prensagem isostática) — Método de moldagem e disposição das partículas, método de prensagem e diagrama de densidade volumétrica 1 (1. Moldagem por extrusão 2. Moagem 3. Prensagem isostática)

Método de moldagem e disposição das partículas, método de prensagem e diagrama de densidade de volume 2 (1. pressurização de um lado 2. pressurizado em ambos os lados 3. pressão isostática X: altura do produto Y: densidade de volume do produto)

A principal vantagem da prensagem isostática é a sua capacidade de formar produtos com tolerâncias precisas, o que reduz a necessidade de maquinação dispendiosa. Este processo é particularmente vantajoso para aplicações cerâmicas e refractárias.

Processo de prensagem isostática

No processo de prensagem isostática, os produtos são colocados num recipiente fechado cheio de líquido e sujeitos a igual pressão em todas as superfícies. Este ambiente de alta pressão aumenta a densidade dos produtos, permitindo-lhes assumir as formas desejadas. As prensas isostáticas são normalmente utilizadas na formação de materiais refractários de alta temperatura, cerâmicas, carbonetos cimentados, ímanes permanentes de lantânio, materiais de carbono e pós de metais raros.

Características do processo de prensagem isostática

A prensagem isostática funciona reduzindo a porosidade das misturas de pó, permitindo a produção de vários tipos de materiais. A mistura de pó é compactada e encapsulada usando pressão isostática, que aplica pressão igualmente de todas as direcções. Este confinamento do pó numa membrana flexível ou num recipiente hermético permite uma transferência de pressão uniforme e evita a fuga do meio pressurizante, quer seja um líquido ou um gás.

Tipos de prensagem isostática

A prensagem isostática pode ser efectuada utilizando recipientes de alta pressão. A pressão é gerada por um meio incompressível, que transfere a pressão uniformemente para as amostras a partir de todas as direcções. Este princípio da mecânica dos fluidos assegura que a pressão aplicada às amostras é uniforme e da mesma magnitude em todas as direcções dentro do recipiente de pressão.

A prensagem isostática revolucionou a produção de vários materiais, proporcionando um método económico e eficiente para obter formas e densidades precisas. A sua versatilidade e capacidade de trabalhar com diferentes materiais fazem dela uma técnica valiosa em muitas indústrias.

Tipos de prensagem isostática

Prensagem isostática a frio (CIP)

A prensagem isostática a frio (CIP) é um método de aplicação de pressão a partir de várias direcções para obter uma maior uniformidade de compactação e uma maior capacidade de forma em comparação com a prensagem uniaxial. Na CIP, o pó é envolvido num molde de borracha, que é depois sujeito a uma pressão elevada em todas as direcções. Dois métodos de execução da CIP são a prensagem isostática em saco húmido e a prensagem isostática em saco seco.

Na prensagem isostática em saco húmido, o pó é envolvido numa bainha de borracha e imerso num líquido que transmite a pressão uniformemente ao pó. Na prensagem isostática com saco seco, a própria ferramenta é construída com canais internos para os quais é bombeado um fluido de alta pressão, eliminando a necessidade de imersão num fluido.

A CIP é conhecida pela sua capacidade de formar formas complicadas que não podem ser alcançadas com a prensagem uniaxial ou mecânica. A pressão máxima da água utilizada na CIP é de 400 MPa.

Prensagem isostática a quente (WIP)

A prensagem isostática a quente (WIP) é uma variante da prensagem isostática a frio que inclui um elemento de aquecimento. Utiliza água quente ou um meio semelhante para aplicar uma pressão uniforme aos produtos em pó a partir de todas as direcções. A WIP permite a prensagem isostática a uma temperatura abaixo do ponto de ebulição do meio líquido.

O processo WIP envolve o aquecimento do meio líquido e a sua injeção contínua num cilindro de prensagem selado através de uma fonte de reforço. O cilindro de prensagem está equipado com um elemento de aquecimento para garantir um controlo preciso da temperatura. Esta tecnologia de ponta utiliza materiais flexíveis como molde de revestimento e pressão hidráulica como meio de pressão para moldar e prensar o material em pó.

Prensagem isostática a quente (HIP)

A prensagem isostática a quente (HIP) é um método de processamento de materiais que os comprime através da aplicação simultânea de altas temperaturas e pressão isostática. A HIP consiste em submeter os materiais a temperaturas que variam entre várias centenas e 2000 °C e a uma pressão isostática que varia entre várias dezenas e 200 MPa. O meio de pressão mais utilizado na HIP é o árgon.

A HIP é diferente dos processos de prensagem a quente, fresagem, forjamento e extrusão, uma vez que aplica pressão isostática utilizando pressão de gás, enquanto os outros aplicam apenas pressão uniaxial. A HIP é uma forma de tratamento térmico que utiliza alta pressão para melhorar as propriedades dos materiais. Permite a ocorrência de deformação plástica, fluência e difusão, resultando em propriedades mecânicas melhoradas através da remoção de defeitos.

A prensagem isostática a quente permite a ligação ou o revestimento de dois ou mais materiais, quer na forma sólida quer em pó. É também utilizada para eliminar a microporosidade interna em peças fundidas para aplicações críticas.

aeroespacial

De um modo geral, as técnicas de prensagem isostática, incluindo a prensagem isostática a frio, a quente e a quente, oferecem vantagens únicas na obtenção de uma compactação uniforme, na modelação de geometrias complicadas e na melhoria das propriedades dos materiais. Estes processos desempenham um papel crucial em várias indústrias, incluindo as indústrias transformadora, aeroespacial e automóvel.

Mecanismo de funcionamento da prensa isostática

A prensagem isostática é uma técnica de processamento de pó que utiliza a pressão do fluido para compactar uma peça. Ao contrário de outros processos que exercem forças sobre o pó através de um eixo, a prensagem isostática aplica pressão igualmente de todas as direções. Esta caraterística única permite a produção de vários tipos de materiais a partir de compactos de pó.

O processo começa com a colocação de pós metálicos num recipiente flexível, que serve de molde para a peça. O recipiente é então selado e é exercida uma pressão de fluido sobre toda a superfície exterior. Esta pressão faz com que o recipiente pressione e forme o pó na geometria correcta.

A utilização de pressão total na prensagem isostática oferece várias vantagens. Em primeiro lugar, permite que o pó seja compactado com a mesma pressão em todas as direcções, resultando numa densidade elevada e uniforme. Além disso, uma vez que não é necessário qualquer lubrificante no processo, é possível atingir um elevado nível de utilização do material. Isto torna a prensagem isostática particularmente adequada para materiais caros e difíceis de compactar, tais como superligas, titânio, aços para ferramentas, aço inoxidável e berílio.

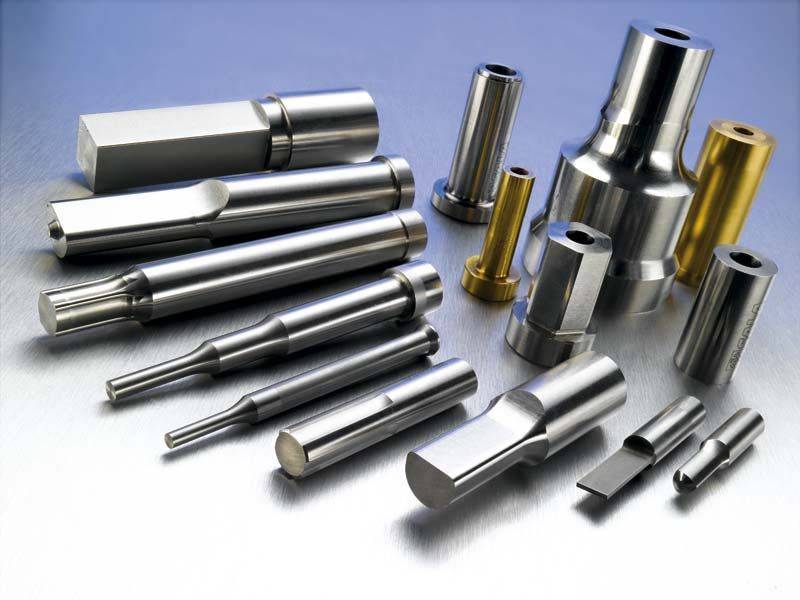

aço industrial

Para confinar o pó metálico dentro do recipiente flexível e criar uma barreira de pressão, a prensagem isostática utiliza uma membrana flexível ou um recipiente hermético. Esta membrana separa o pó do meio de pressão, que pode ser um líquido ou um gás.

No processo de prensagem isostática, os produtos são colocados num recipiente fechado cheio de líquido e sujeitos a uma pressão igual em todas as superfícies. Este ambiente de alta pressão aumenta a densidade dos produtos, permitindo-lhes assumir as formas pretendidas. As prensas isostáticas são amplamente utilizadas em várias indústrias, incluindo a formação de refractários de alta temperatura, cerâmica, carboneto cimentado, íman permanente de lantânio, material de carbono e pó de metais raros.

O mecanismo de trabalho da prensagem isostática baseia-se na aplicação de pressão de todas as direcções para compactar materiais em pó. Esta abordagem única oferece inúmeras vantagens e torna a prensagem isostática uma técnica de processamento de pó versátil e eficiente.

Vantagens da prensagem isostática

Pressão de compactação uniforme

A prensagem isostática permite que seja aplicada uma pressão de compactação uniforme ao pó em todas as direcções. Isto resulta numa peça compactada com uma contração uniforme durante a sinterização ou a prensagem isostática a quente. A pressão uniforme também reduz o empeno do produto final.

Densidade elevada e uniforme

Uma vez que não é necessário lubrificante no processo de prensagem isostática, é possível obter uma densidade elevada e uniforme. O pó é compactado com a mesma pressão em todas as direcções, resultando num produto final com uma densidade consistente em todas as direcções.

Aplicabilidade a materiais caros e de difícil compactação

A prensagem isostática é particularmente útil para compactar materiais caros e difíceis de compactar, como superligas, titânio, aços para ferramentas, aço inoxidável e berílio. O processo permite uma utilização eficiente do material, tornando-o económico para estes materiais.

Utilização altamente eficiente do material

A prensagem isostática garante uma utilização altamente eficiente do material. O pó é compactado com a mesma pressão em todas as direcções, minimizando o desperdício de material e maximizando a utilização de materiais dispendiosos.

A prensagem isostática oferece várias vantagens em relação a outros métodos de fabrico. Permite a produção de formas e dimensões que são difíceis ou impossíveis de produzir por outros métodos. O processo é aplicável a uma vasta gama de tamanhos de componentes, desde formas maciças de PM quase líquidas a pequenas peças MIM. A prensagem isostática também oferece um baixo custo de ferramentas para pequenas séries de produção, reduzindo os custos de produção. Além disso, permite o aumento das possibilidades de liga sem induzir a segregação do material.

A prensagem isostática tem aplicação em várias indústrias, incluindo a farmacêutica, a de explosivos, a química, a alimentar, a de combustíveis nucleares e a de ferrites.

alt — Outros sectores de aplicação das prensas isostáticas (produtos farmacêuticos, explosivos, produtos químicos, combustível nuclear, ferrite)

Em geral, a prensagem isostática oferece inúmeras vantagens, incluindo densidade uniforme, flexibilidade de forma, ampla gama de tamanhos de componentes, baixo custo de ferramentas, maiores possibilidades de liga, prazos de entrega reduzidos e custos reduzidos de material e maquinagem. É um método eficiente e económico para compactar materiais caros e difíceis de compactar.

Aplicações da prensa isostática

A prensagem isostática é um processo de fabrico versátil que encontra aplicações em várias indústrias. Aqui estão algumas aplicações comuns da prensa isostática:

Indústria farmacêutica

A prensagem isostática é utilizada na indústria farmacêutica para a produção de comprimidos e outras formas de dosagem sólida. O processo assegura uma densidade elevada e uniforme do pó, resultando numa libertação consistente do medicamento e numa biodisponibilidade melhorada.

Fabrico de explosivos

A prensa isostática é utilizada na indústria de fabrico de explosivos para a produção de componentes explosivos. A pressão uniforme exercida durante o processo garante a distribuição uniforme dos materiais explosivos, melhorando o desempenho e a segurança do produto final.

Indústria química

Na indústria química, a prensagem isostática é utilizada para a produção de catalisadores, filtros e outros componentes químicos. O processo permite a consolidação de materiais difíceis de compactar, assegurando uma elevada utilização do material e uma maior eficiência.

Indústria alimentar

A prensa isostática encontra aplicações na indústria alimentar para a produção de moldes e equipamento de processamento de alimentos. O processo permite a criação de formas complexas com tolerâncias precisas, reduzindo a necessidade de maquinação dispendiosa e melhorando a qualidade geral dos produtos alimentares.

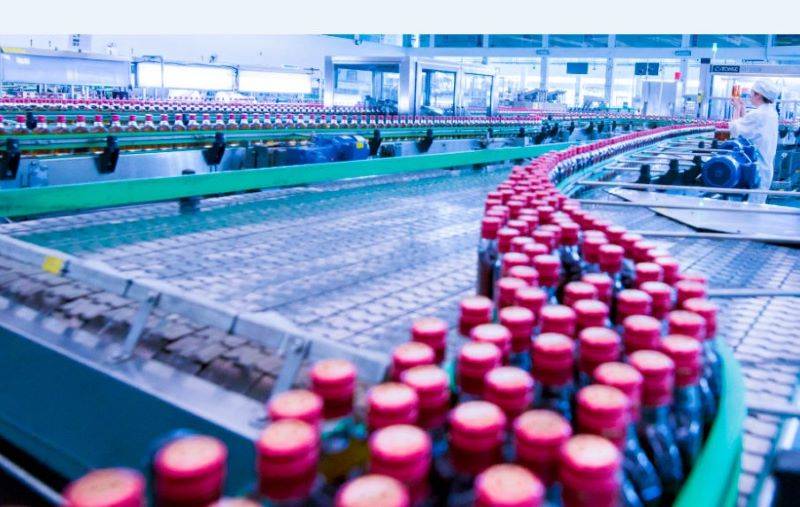

indústria alimentar

Produção de combustível nuclear e ferrites

A prensagem isostática é amplamente utilizada na indústria de produção de combustível nuclear e ferrites. O processo é utilizado para o fabrico de pastilhas de combustível nuclear, que requerem uma elevada densidade e resistência mecânica. A prensa isostática é também utilizada para a produção de ferrites, que são componentes essenciais em vários dispositivos electrónicos.

A prensagem isostática oferece várias vantagens, incluindo uma densidade elevada e uniforme, a capacidade de trabalhar com materiais difíceis de compactar e a liberdade de criar formas complexas. O processo está em constante evolução, com avanços nos sistemas de automação e controlo, levando a uma maior qualidade do produto. Como a procura de materiais avançados continua a crescer, espera-se que o mercado das prensas isostáticas se expanda, oferecendo soluções inovadoras em todos os sectores.
