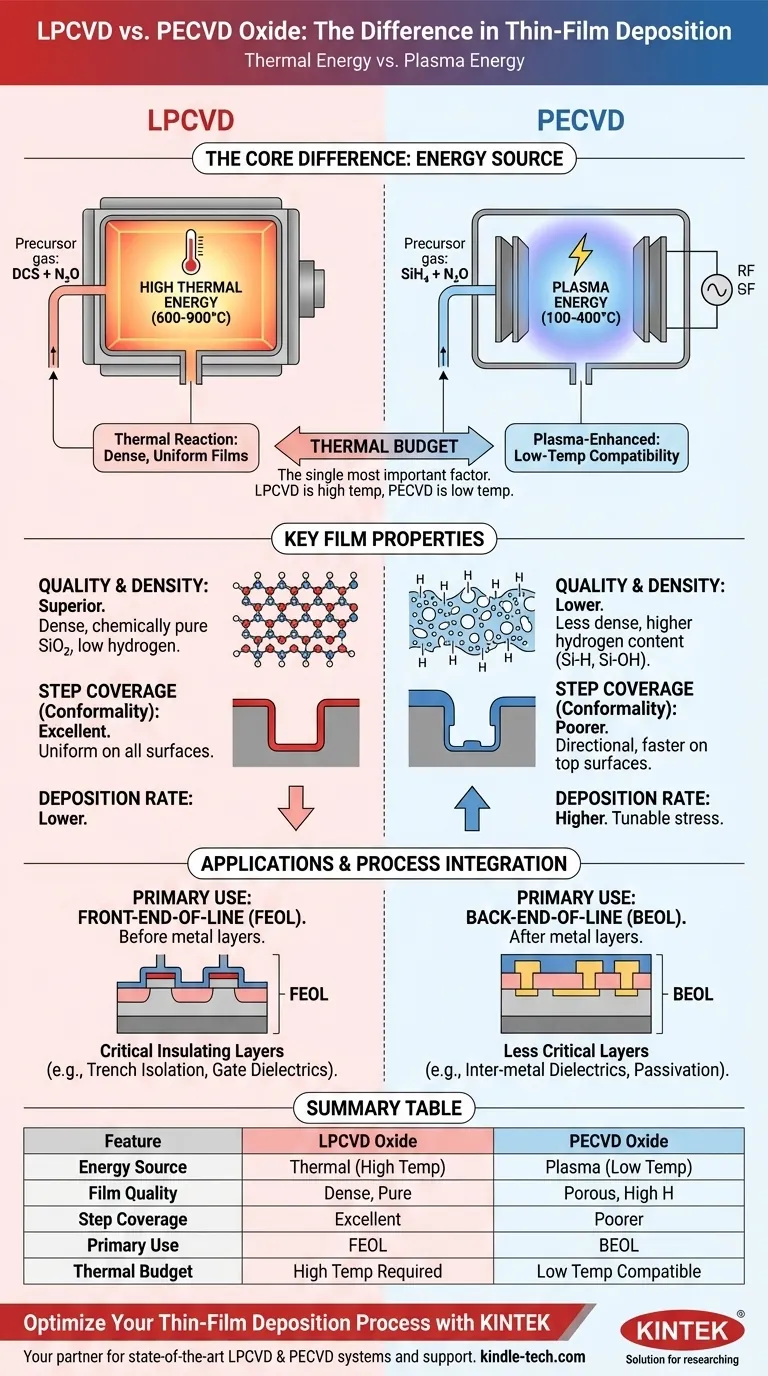

Qual é a diferença entre o óxido LPCVD e PECVD? Escolhendo o Método de Deposição Certo para o Seu Orçamento Térmico

A diferença fundamental entre o óxido LPCVD e PECVD reside na fonte de energia usada para a deposição. A Deposição Química de Vapor a Baixa Pressão (LPCVD) usa energia térmica alta (600-900°C) para criar filmes densos e altamente uniformes. Em contraste, a Deposição Química de Vapor Assistida por Plasma (PECVD) usa plasma em temperaturas muito mais baixas (100-400°C), tornando-a adequada para dispositivos sensíveis à temperatura, mas tipicamente resultando em filmes de qualidade inferior.

A escolha entre esses dois métodos é quase sempre ditada pelo orçamento térmico do seu processo. O LPCVD oferece qualidade de filme superior ao custo de calor elevado, enquanto o PECVD permite a deposição em dispositivos concluídos, substituindo esse calor por energia de plasma.

O Mecanismo Central: Energia Térmica vs. Plasma

Entender como cada método energiza os gases precursores é fundamental para entender a diferença no filme final de dióxido de silício (SiO₂).

Como Funciona o LPCVD: Alta Temperatura, Baixa Pressão

O LPCVD depende puramente de energia térmica para iniciar a reação química. Gases precursores, como diclorossilano (DCS) e óxido nitroso (N₂O) ou TEOS, são introduzidos em um forno de parede quente.

A alta temperatura fornece a energia de ativação necessária para que as moléculas de gás reajam na superfície do wafer e formem um filme sólido de SiO₂. O processo é executado sob baixa pressão para garantir um longo caminho livre médio para as moléculas de gás, o que promove uma deposição altamente uniforme em muitos wafers de uma só vez.

Como Funciona o PECVD: Deposição Assistida por Plasma

O PECVD altera fundamentalmente a entrada de energia. Em vez de depender do calor, ele aplica um campo eletromagnético de radiofrequência (RF) aos gases precursores (como silano, SiH₄, e N₂O).

Este campo de RF acende um plasma, um estado da matéria contendo íons e radicais livres altamente energéticos. Essas espécies reativas podem então formar SiO₂ na superfície do wafer em temperaturas significativamente mais baixas, já que a energia necessária vem do plasma, e não do calor.

Comparando as Propriedades Chave do Filme

A diferença na fonte de energia impacta diretamente as características do filme de óxido depositado.

Qualidade e Densidade do Filme

O óxido LPCVD é muito denso, estequiométrico (SiO₂ quimicamente puro) e possui um teor de hidrogênio muito baixo. Isso resulta em propriedades elétricas superiores, como alta rigidez dielétrica e baixa corrente de fuga, tornando-o um excelente isolante.

O óxido PECVD é geralmente menos denso e pode conter uma quantidade significativa de hidrogênio incorporado do precursor silano (SiH₄). Esse hidrogênio pode levar a ligações Si-H e Si-OH no filme, o que pode degradar seu desempenho elétrico.

Cobertura de Degrau (Conformidade)

O LPCVD fornece excelente e altamente conformal cobertura de degrau. Como a reação é limitada pela taxa de reação da superfície (e não pela rapidez com que o gás chega lá), o filme se deposita com uma espessura quase igual em todas as superfícies, incluindo paredes laterais verticais de trincheiras.

A deposição por PECVD é frequentemente mais direcional e resulta em conformidade inferior. As espécies reativas no plasma têm uma vida útil mais curta, levando a uma deposição mais rápida nas superfícies superiores do que nas superfícies inferiores ou laterais das características.

Taxa de Deposição e Tensão

O PECVD tipicamente oferece uma taxa de deposição mais alta do que o LPCVD, o que é vantajoso para depositar filmes espessos, como camadas de passivação finais.

Além disso, a tensão do filme no PECVD pode ser ajustada de compressiva para trativa ajustando os parâmetros do processo. Os filmes de LPCVD geralmente têm uma tensão trativa baixa e fixa.

Entendendo as Compensações e Aplicações

A escolha entre LPCVD e PECVD raramente é sobre qual é "melhor" no vácuo; é sobre qual é apropriado para uma etapa específica na sequência de fabricação.

A Restrição do Orçamento Térmico

Este é o fator mais importante. As altas temperaturas do LPCVD destruiriam camadas metálicas (como alumínio) ou outras estruturas sensíveis à temperatura.

Portanto, o LPCVD é usado na frente do processo (FEOL), antes que o metal seja depositado. O PECVD é o método dominante para depositar dielétricos na parte traseira do processo (BEOL), depois que transistores e interconexões metálicas já estão no lugar.

Desempenho Elétrico vs. Integração de Processo

Para camadas isolantes críticas onde o desempenho não pode ser comprometido — como isolamento de trincheira ou dielétricos de porta — a qualidade superior do óxido LPCVD o torna a escolha clara.

Para aplicações menos críticas, como dielétricos intermetálicos ou camadas de passivação de proteção contra arranhões, a qualidade inferior do óxido PECVD é uma troca aceitável por sua compatibilidade com processos de baixa temperatura.

Fazendo a Escolha Certa para o Seu Processo

Sua decisão deve ser guiada por seus requisitos específicos de qualidade de filme e pelas limitações de temperatura do seu substrato.

• Se seu foco principal for o isolamento elétrico da mais alta qualidade: O LPCVD é a escolha superior, desde que seu dispositivo possa suportar a alta temperatura do processo.
• Se seu foco principal for depositar um óxido em um dispositivo sensível à temperatura: O PECVD é sua única opção viável devido ao seu processamento em baixa temperatura.
• Se seu foco principal for preencher trincheiras profundas ou revestir topografia complexa uniformemente: O LPCVD fornece conformidade significativamente melhor.
• Se seu foco principal for depositar rapidamente uma camada espessa de passivação ou intermetálica: O PECVD é frequentemente preferido por sua taxa de deposição mais alta e compatibilidade com BEOL.

Em última análise, a decisão entre LPCVD e PECVD é ditada pelo seu orçamento térmico — deixe a tolerância à temperatura do seu substrato guiar sua escolha.

Tabela de Resumo:

Característica	Óxido LPCVD	Óxido PECVD
Fonte de Energia	Térmica (600-900°C)	Plasma (100-400°C)
Qualidade do Filme	Denso, estequiométrico, baixo hidrogênio	Menos denso, maior teor de hidrogênio
Cobertura de Degrau	Excelente conformidade	Conformidade inferior
Uso Principal	Frente do Processo (FEOL)	Parte Traseira do Processo (BEOL)
Orçamento Térmico	Alta temperatura necessária	Compatível com baixa temperatura

Otimize Seu Processo de Deposição de Filme Fino com a KINTEK

A escolha entre LPCVD e PECVD é crítica para o sucesso da sua fabricação de semicondutores. Na KINTEK, nos especializamos em fornecer equipamentos de laboratório avançados e consumíveis que atendem às exigências precisas de ambos os métodos de deposição.

Por que fazer parceria com a KINTEK para suas necessidades de deposição?

• Acesso a sistemas LPCVD e PECVD de última geração adaptados aos seus requisitos específicos de orçamento térmico
• Orientação especializada na seleção do equipamento certo para aplicações FEOL ou BEOL
• Suporte abrangente para alcançar qualidade de filme, conformidade e desempenho elétrico ideais
• Consumíveis confiáveis que garantem resultados de deposição consistentes

Se você está trabalhando no isolamento de transistores front-end ou em dielétricos intermetálicos back-end, a KINTEK tem as soluções para aprimorar as capacidades do seu laboratório.

Entre em contato com nossos especialistas em deposição hoje mesmo para discutir como podemos apoiar seus requisitos específicos de LPCVD ou PECVD e ajudá-lo a alcançar resultados superiores de filme fino.
