O que é o núcleo de um molde?Essencial para dar forma às caraterísticas internas das peças moldadas

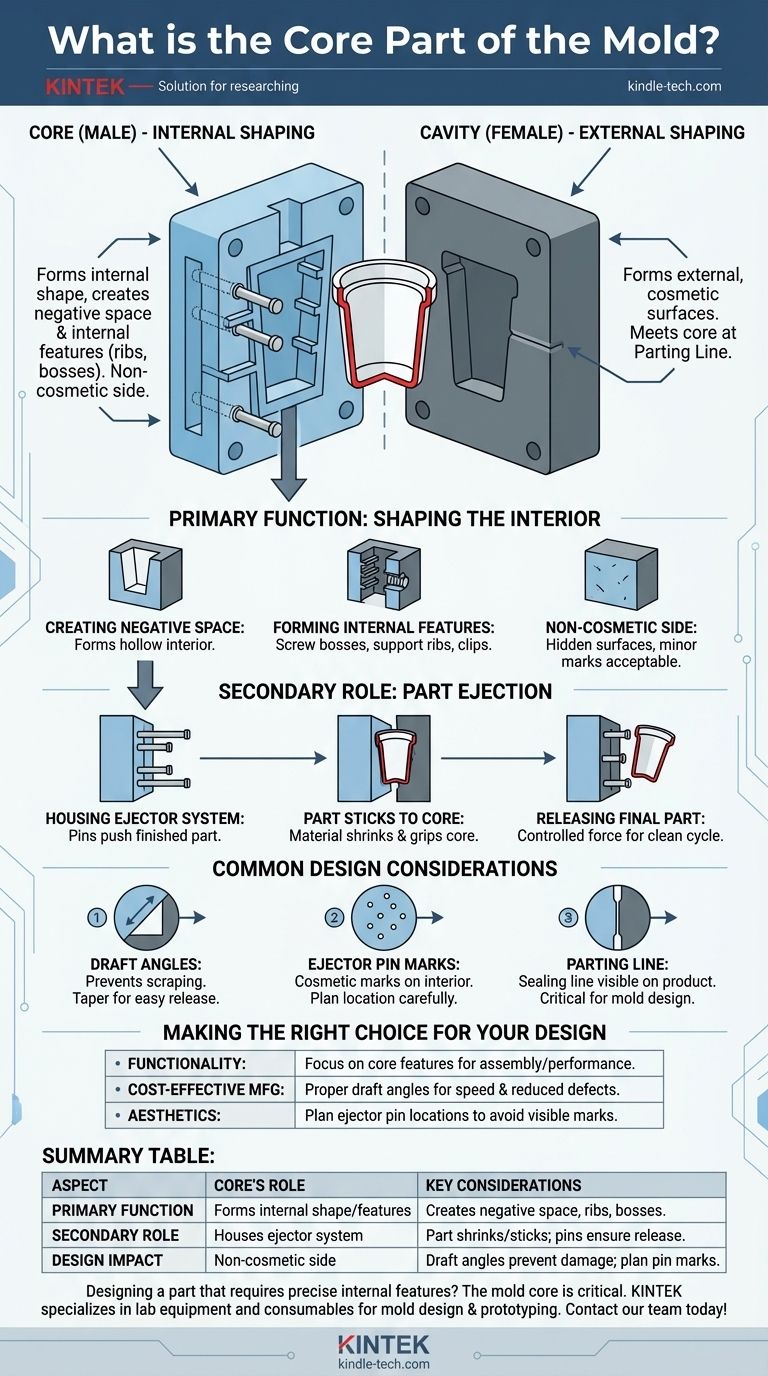

O núcleo de um molde é um componente crítico que molda o interior ou o lado não cosmético da peça que está a ser produzida.Está normalmente localizado num dos lados do molde e aloja frequentemente o sistema de ejeção, que ajuda a remover a peça acabada do molde.Em moldes mais simples, o núcleo trabalha em conjunto com a cavidade, que forma o formato exterior da peça.Juntos, estes componentes asseguram a produção precisa e consistente de peças moldadas, definindo as geometrias interna e externa.

Pontos-chave explicados:

O que é o núcleo de um molde?Essencial para dar forma às caraterísticas internas das peças moldadas
  1. Definição do núcleo:

    • O núcleo é a parte do molde responsável por moldar o interior ou o lado não cosmético do produto acabado.Por exemplo, num molde de copo, o núcleo forma o interior do copo.
    • É essencial para definir as caraterísticas internas da peça, tais como orifícios, reentrâncias ou pormenores intrincados.
  2. Localização e função:

    • O núcleo está normalmente localizado num dos lados do molde, em frente à cavidade, que forma o exterior da peça.
    • Frequentemente aloja o sistema ejetor, que é crucial para libertar a peça acabada do molde após a conclusão do processo de moldagem.
  3. Relação com a cavidade:

    • Num molde simples, o núcleo e a cavidade trabalham em conjunto para formar a forma completa da peça.A cavidade define a superfície exterior, enquanto o núcleo define a superfície interior.
    • Este sistema de duplo componente garante precisão e consistência no produto final.
  4. Integração do sistema de ejectores:

    • O núcleo é onde o sistema ejetor está normalmente integrado.Este sistema utiliza pinos ou placas para empurrar a peça acabada para fora do molde depois de solidificada.
    • A integração adequada do sistema ejetor é vital para evitar danos na peça durante a ejeção.
  5. Importância na conceção do molde:

    • O núcleo é uma parte fundamental do design do molde, uma vez que tem um impacto direto na qualidade e funcionalidade da peça moldada.
    • Os projectistas devem considerar cuidadosamente a geometria, o material e os canais de refrigeração do núcleo para garantir uma produção eficiente e resultados de alta qualidade.
  6. Aplicações no fabrico:

    • Os núcleos são utilizados em vários processos de fabrico, incluindo a moldagem por injeção, a moldagem por sopro e a moldagem por compressão.
    • São essenciais para a produção de peças com estruturas internas complexas, tais como componentes automóveis, bens de consumo e dispositivos médicos.

Ao compreender o papel do núcleo e a sua integração com outros componentes do molde, os fabricantes podem otimizar os seus processos de moldagem e produzir peças de alta qualidade de forma consistente.

Tabela de resumo:

Aspeto Detalhes
Definição Dá forma ao lado interior ou não cosmético da peça.
Localização Normalmente, num dos lados do molde, em frente à cavidade.
Função Aloja o sistema ejetor para a remoção de peças.
Relação com a cavidade O núcleo define as caraterísticas internas; a cavidade define as caraterísticas externas.
Sistema Ejetor Utiliza pinos ou placas para empurrar a peça acabada para fora do molde.
Importância no projeto Crítico para a qualidade da peça, geometria e eficiência de arrefecimento.
Aplicações Utilizado em moldagem por injeção, sopro e compressão para peças complexas.

Optimize o seu processo de moldagem com conhecimentos especializados- contacte-nos hoje para soluções à medida!
