É brasagem ou soldagem de HVAC? A Escolha Crítica para Sistemas Fortes e Sem Vazamentos

Em HVAC, tanto a brasagem quanto a soldagem são usadas, mas não são intercambiáveis. O método correto depende inteiramente da aplicação. A brasagem é o padrão exigido para unir linhas de refrigerante de cobre devido à sua resistência superior, enquanto a soldagem é reservada para aplicações de baixa pressão, como linhas de dreno de condensado.

A distinção principal reside na temperatura e na resistência resultante da junta. A brasagem ocorre em temperaturas acima de 450°C (840°F), criando uma ligação que é mais forte do que o próprio tubo de cobre. A soldagem, que acontece abaixo dessa temperatura, cria uma junta muito mais fraca, inadequada para as altas pressões dos refrigerantes modernos.

A Diferença Fundamental: Temperatura e Resistência

Os termos "brasagem" e "soldagem" são frequentemente confundidos, mas em um contexto técnico, eles descrevem dois processos distintos definidos pela temperatura em que são realizados e pelo tipo de metal de adição usado.

O que é Brasagem?

A brasagem é um processo de união de metais onde um metal de adição com um ponto de fusão acima de 450°C (840°F) é derretido e atraído para uma junta bem ajustada por ação capilar.

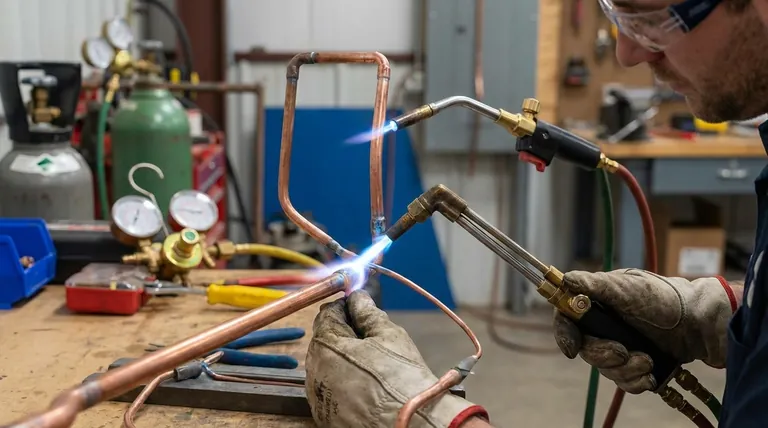

Em HVAC, isso geralmente envolve um maçarico oxiacetilênico para aquecer a tubulação de cobre. O metal de adição (geralmente uma liga de cobre-fósforo ou prata) derrete, flui para a fenda e forma uma ligação excepcionalmente forte e permanente após o resfriamento.

Essa conexão de alta resistência é a razão pela qual a brasagem é o processo obrigatório para todas as linhas de refrigerante de alta pressão.

O que é Soldagem?

A soldagem é um processo semelhante, mas usa um metal de adição (solda) com um ponto de fusão abaixo de 450°C (840°F). A fonte de calor é frequentemente um maçarico mais simples de propano ou gás MAPP.

Embora a ação capilar seja a mesma, a ligação resultante é significativamente mais fraca do que uma junta brasada. É mais uma ligação superficial, como uma cola forte, em vez de uma ligação metalúrgica que funde os materiais.

Por essa razão, a soldagem é aceitável apenas para aplicações de baixa pressão, como encanamentos para água potável ou, em HVAC, para linhas de dreno de condensado.

Por que a Brasagem é o Padrão para Linhas de Refrigerante

Usar solda em uma linha de refrigerante é um erro crítico que levará à falha do sistema. A brasagem é essencial por três razões principais.

Lidando com Pressões Extremas

Refrigerantes modernos como o R-410A operam em pressões muito altas, frequentemente excedendo 600 PSI no lado de alta. Uma junta soldada simplesmente não possui a resistência mecânica para conter essas forças e inevitavelmente vazará.

Resistindo à Vibração

Um sistema HVAC é um ambiente dinâmico. O compressor e os ventiladores criam vibrações constantes e sutis que viajam pelas linhas de cobre. Uma junta brasada é dúctil e pode absorver essas vibrações sem falhar, enquanto uma junta soldada é mais frágil e propensa a rachar sob estresse de longo prazo.

Prevenindo a Oxidação com Nitrogênio

Uma etapa crítica e inegociável na brasagem de HVAC é a purga das linhas com nitrogênio seco durante o processo de aquecimento.

Quando o cobre é aquecido na presença de oxigênio, uma crosta preta e escamosa chamada óxido cúprico se forma no interior do tubo. Essa crosta pode se soltar, viajar pelo sistema e entupir as pequenas e precisas aberturas em componentes como o filtro-secador ou a TXV (Válvula de Expansão Termostática), levando a um bloqueio completo do sistema e falha.

O fluxo de uma corrente de baixa pressão de nitrogênio através do tubo desloca o oxigênio, impedindo a formação de qualquer oxidação e garantindo que o interior do sistema permaneça perfeitamente limpo.

Compreendendo as Desvantagens e Armadilhas Comuns

Embora a brasagem seja superior em resistência, ela exige mais habilidade e equipamento especializado do que a soldagem, levando alguns a cortar custos.

Requisitos de Habilidade e Equipamento

A brasagem exige um nível mais alto de habilidade. O técnico deve aquecer a junta uniformemente à temperatura correta sem superaquecer e danificar o tubo ou uma válvula próxima. Também requer uma configuração de maçarico oxiacetilênico, que é mais complexa e cara do que um simples maçarico de propano.

Seleção do Metal de Adição

A escolha da liga de brasagem é crítica. Para juntas de cobre com cobre, uma liga de cobre-fósforo (como 15% de prata) é comum, pois o fósforo atua como um agente fundente.

No entanto, ao brasar cobre a um metal diferente, como o latão ou aço de uma válvula de serviço, você deve usar um fluxo separado e uma liga de brasagem com alto teor de prata. Usar a vareta errada resultará em uma junta fraca ou nenhuma ligação.

A Tentação da "Solda Branda"

A soldagem é mais rápida, barata e fácil. Isso torna tentador para indivíduos não treinados usá-la incorretamente em linhas de refrigerante. Esta é uma má prática grave que garante um vazamento futuro, perda de refrigerante caro e potencial dano ao equipamento.

Fazendo a Escolha Certa para o Seu Objetivo

Sua escolha é ditada inteiramente pela parte do sistema em que você está trabalhando.

• Se o seu foco principal é unir linhas de refrigerante (sucção, líquido ou descarga): Você deve brasar com purga de nitrogênio para criar uma junta forte, limpa e permanente.
• Se o seu foco principal é conectar uma linha de dreno de condensado: A soldagem é o método correto, seguro e econômico para esta aplicação de baixa pressão.
• Se o seu foco principal é unir cobre a um metal dissimilar (como uma válvula): Você deve brasar usando uma liga de alto teor de prata e aplicar fluxo para garantir uma ligação adequada.

Dominar o método de união correto é um aspecto inegociável do trabalho de HVAC seguro e confiável.

Tabela Resumo:

Aspecto	Brasagem	Soldagem
Temperatura do Processo	Acima de 450°C (840°F)	Abaixo de 450°C (840°F)
Resistência da Junta	Mais forte que o tubo de cobre base	Significativamente mais fraca
Uso Principal em HVAC	Linhas de refrigerante de alta pressão	Linhas de dreno de condensado de baixa pressão
Equipamento Necessário	Maçarico oxiacetilênico, purga de nitrogênio	Maçarico de propano ou gás MAPP
