Embora não haja um número único e definitivo, as prensas hidráulicas são mais comumente categorizadas por sua estrutura física. Os principais tipos são a prensa tipo C (ou de estrutura aberta), a prensa tipo H (ou de 4 colunas), a prensa de lado reto e a menos comum prensa horizontal. Esses designs são então ainda mais especializados com base em sua função pretendida, como forjamento, estampagem ou conformação.
O "tipo" de uma prensa hidráulica é fundamentalmente definido por sua estrutura. Essa estrutura física é o fator mais importante, pois dita a capacidade de tonelagem da máquina, a rigidez e a adequação geral para operações de fabricação específicas.
A Classificação Primária: Construção da Estrutura
A estrutura é a espinha dorsal da prensa. Seu design determina como ela lida com as imensas forças geradas durante uma operação e dita o tipo de trabalho que pode realizar de forma eficaz.
A Prensa Tipo C (Estrutura Aberta)
A prensa tipo C tem uma forma distinta como a letra "C". A área de trabalho é aberta em três lados, oferecendo excelente acesso para carregamento, descarregamento e integração de automação.
Essas prensas são tipicamente usadas para aplicações que exigem menor tonelagem. Seu design aberto as torna ideais para montagem, estampagem de estação única e trabalhos onde os operadores precisam de fácil acesso à área da matriz.
A Prensa Tipo H (4 Colunas)
Uma prensa tipo H, também conhecida como prensa de 4 colunas ou 4 postes, oferece uma estrutura muito mais rígida e uniformemente suportada. O martelo e o reforço são suportados por quatro postes, o que garante que a força seja distribuída uniformemente pela peça de trabalho.
Este design é o padrão para aplicações de maior tonelagem. As prensas tipo H são comumente usadas para moldagem, embutimento profundo e outros trabalhos de conformação que exigem força e estabilidade significativas em uma grande área de superfície.
A Prensa de Lado Reto
As prensas de lado reto são uma evolução da prensa tipo H, construídas para máxima rigidez e precisão. Elas usam estruturas de aço sólido ou tirantes pré-tensionados para criar uma estrutura extremamente robusta, tipo caixa.
Essas máquinas são projetadas para minimizar qualquer deflexão da estrutura sob carga, tornando-as essenciais para estampagem de alta precisão, operações de matriz progressiva e embutimento profundo onde a precisão consistente é crítica. Elas representam o topo de linha em desempenho e rigidez.
A Prensa Horizontal
Como o nome sugere, essas prensas operam horizontalmente em vez de verticalmente. Essa orientação é especializada para tarefas específicas que são impraticáveis em uma prensa vertical.
Aplicações comuns incluem endireitar eixos ou placas longas, prensar rodas ou rolamentos em eixos e outras operações de montagem em peças alongadas.
Compreendendo as Trocas
A escolha de um tipo de prensa envolve equilibrar desempenho, acessibilidade e custo. Cada design tem pontos fortes e fracos inerentes.
Prensa Tipo C: Acessibilidade vs. Deflexão
A maior força da prensa tipo C é sua acessibilidade. No entanto, seu design frontal aberto pode levar a "deflexão da garganta" ou "abertura" sob tonelagem muito alta, onde a forma em C se abre ligeiramente. Isso pode comprometer o paralelismo da matriz e afetar a precisão da peça.
Prensa Tipo H: Força vs. Acesso
A prensa tipo H oferece excelente força e distribuição uniforme de pressão, tornando-a um cavalo de batalha confiável. A desvantagem é o acesso reduzido à área de trabalho pelos lados, o que pode ser uma limitação para certas manipulações de peças ou configurações de automação.
Prensa de Lado Reto: Precisão vs. Custo
As prensas de lado reto oferecem o mais alto nível de precisão e rigidez disponível, eliminando virtualmente a deflexão da estrutura. Esse desempenho vem com um custo inicial significativamente mais alto e uma pegada de máquina maior em comparação com outros tipos de tonelagem semelhante.
Combinando a Prensa com a Aplicação
Para selecionar a máquina correta, você deve alinhar o design fundamental da prensa com seu objetivo operacional principal. As aplicações que você mencionou — forjamento, puncionamento, embutimento profundo e conformação — cada uma impõe diferentes demandas a uma prensa.
- Se seu foco principal é montagem ou estampagem de peças menores: Uma prensa tipo C é sua escolha mais prática devido ao seu excelente acesso e menor custo.
- Se seu foco principal é moldagem de uso geral ou conformação de alta tonelagem: Uma prensa tipo H oferece o melhor equilíbrio de potência, estabilidade e valor.
- Se seu foco principal é embutimento profundo de alto volume e alta precisão ou estampagem progressiva: Uma prensa de lado reto é necessária para garantir a precisão e a vida útil da ferramenta exigidas.
- Se seu foco principal é trabalhar em componentes longos ou de formato estranho: Uma prensa horizontal pode ser a única solução eficaz para sua aplicação específica.
Compreender as principais diferenças na construção da estrutura permite que você vá além das especificações simples e escolha a ferramenta certa para o trabalho.
Tabela Resumo:
| Tipo de Estrutura | Características Principais | Aplicações Típicas |
|---|---|---|
| Tipo C | Aberta em três lados, boa acessibilidade | Montagem, estampagem de estação única |
| Tipo H | Design de quatro colunas, alta rigidez | Moldagem, embutimento profundo, conformação geral |
| Lado Reto | Máxima rigidez e precisão | Estampagem de alta precisão, trabalho com matriz progressiva |
| Horizontal | Opera horizontalmente para peças longas | Endireitamento de eixos, montagem de eixos |
Ainda não tem certeza de qual prensa hidráulica é a certa para o seu laboratório ou linha de produção? A KINTEK é especializada em equipamentos e consumíveis de laboratório, oferecendo orientação especializada para ajudá-lo a selecionar a prensa hidráulica perfeita para sua aplicação específica — seja para conformação de alta precisão, moldagem ou tarefas de montagem. Entre em contato com nossa equipe hoje para discutir suas necessidades e descobrir como nossas soluções podem aumentar sua eficiência operacional e precisão!

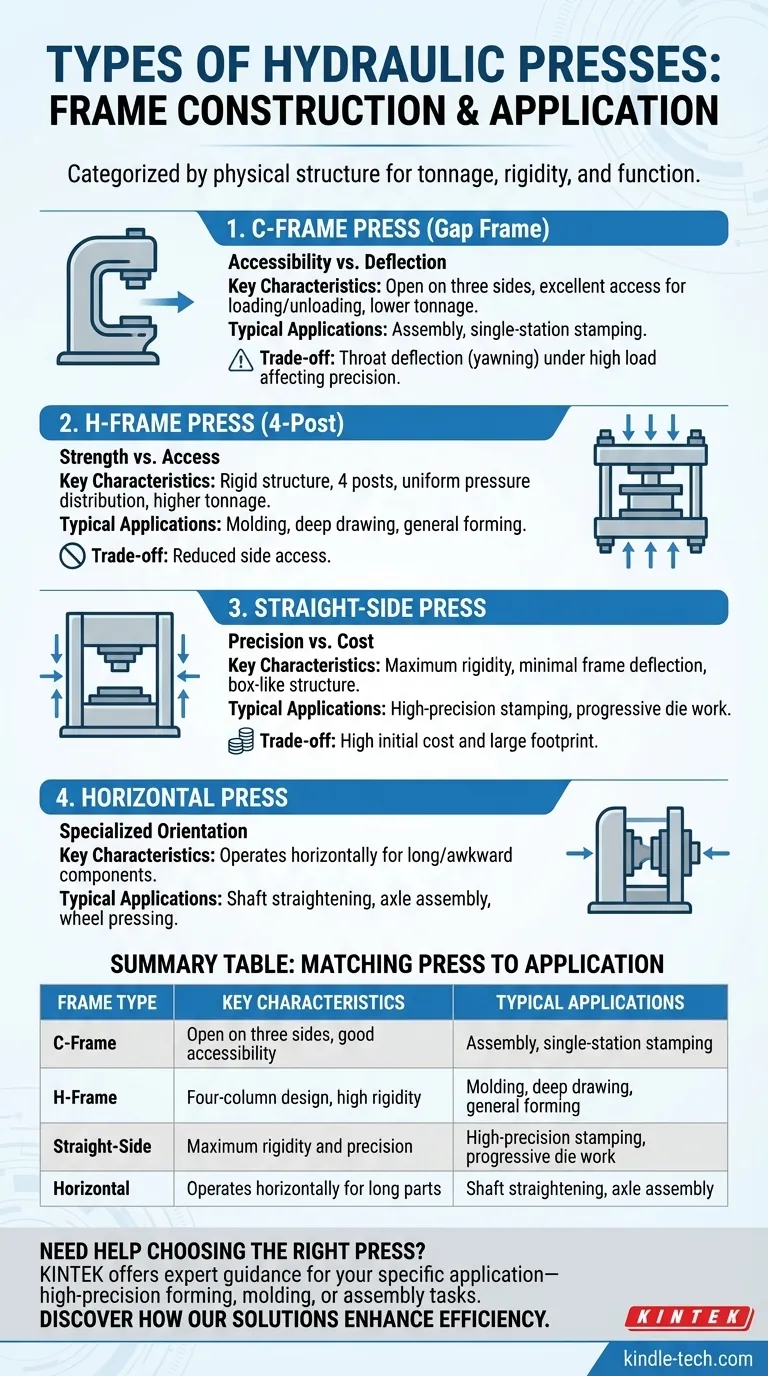

Guia Visual
