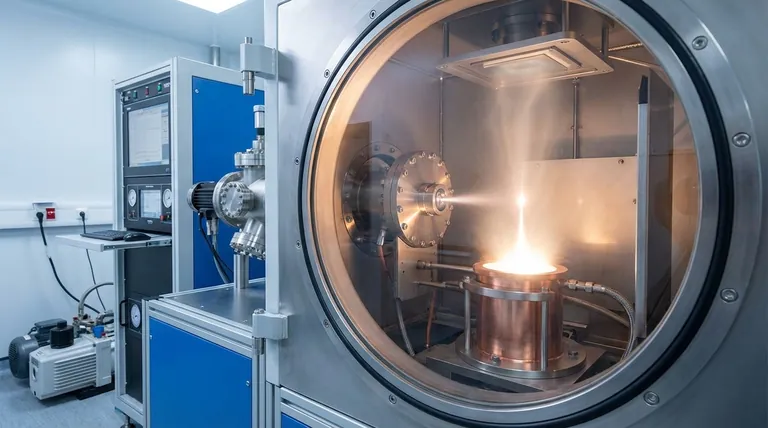

A fonte fundamental da evaporação por feixe de elétrons é um componente especializado conhecido como pistola de elétrons. Este dispositivo usa um filamento aquecido, ou cátodo, para liberar um fluxo de elétrons de alta intensidade. Esses elétrons são então acelerados por um forte campo elétrico e focados por ímãs em um feixe intenso e de alta energia que vaporiza o material alvo.
A evaporação por feixe de elétrons resolve um desafio crítico de fabricação: como depositar filmes finos de materiais com pontos de fusão extremamente altos. Isso é conseguido usando um feixe de elétrons de alta energia precisamente controlado como uma fonte de calor localizada e ultraquente, contornando as limitações de temperatura dos métodos de aquecimento convencionais.
Como Funciona um Sistema de Feixe de Elétrons
A evaporação por feixe de elétrons (e-beam) é uma forma de Deposição Física de Vapor (PVD) que cria filmes finos densos e de alta pureza. O processo depende de vários componentes chave trabalhando em conjunto dentro de um ambiente de alto vácuo.
A Pistola de Elétrons: Fonte do Feixe
O processo começa com a pistola de elétrons. Dentro da pistola, um filamento de tungstênio é aquecido a uma alta temperatura, fazendo com que ele emita uma nuvem de elétrons através de um processo chamado emissão termiônica.
Aceleração e Focagem
Uma vez emitidos, esses elétrons livres são acelerados em direção ao material alvo por um campo elétrico de alta voltagem, frequentemente de até 10 kV. Um sistema magnético então foca esses elétrons acelerados em um feixe apertado e preciso.
O Alvo: Aquecendo o Material Fonte
Este feixe de alta energia é direcionado para um cadinho de cobre resfriado a água contendo o material fonte (o "evaporante"). A imensa energia cinética dos elétrons é convertida em energia térmica no impacto, aquecendo rapidamente o material além de seus pontos de fusão e ebulição.
Deposição a Vácuo
O material se transforma em vapor e viaja em um caminho reto, em linha de visão, através da câmara de alto vácuo. Este vapor então condensa em um substrato mais frio, que é estrategicamente colocado acima da fonte, formando um filme fino e sólido. O vácuo é crítico para minimizar a contaminação e permitir que o vapor viaje sem impedimentos.
Por Que Usar a Evaporação por Feixe de Elétrons?
A evaporação por feixe de elétrons é escolhida em detrimento de outros métodos de deposição por suas vantagens distintas, principalmente relacionadas à temperatura e pureza.
Acessando Materiais de Alta Temperatura
Esta é a principal razão para seu uso. O e-beam pode atingir temperaturas muito maiores do que a evaporação térmica padrão, que depende do aquecimento resistivo. Isso permite evaporar metais refratários (como platina) e materiais dielétricos (como dióxido de silício, SiO₂) que são impossíveis de depositar com outros métodos.
Alcançando Alta Pureza e Densidade
Como o feixe de elétrons aquece apenas o material fonte no cadinho, o resto da câmara permanece relativamente frio. Este aquecimento localizado, combinado com o ambiente de alto vácuo, previne a contaminação e resulta em filmes excepcionalmente puros e densos.
Controle Preciso sobre o Crescimento do Filme
A intensidade do feixe de elétrons pode ser controlada com alta precisão. Isso dá aos engenheiros controle direto sobre a taxa de evaporação, o que, por sua vez, permite um gerenciamento meticuloso da espessura e das propriedades estruturais do filme final.
Compreendendo as Vantagens e Desvantagens
Como qualquer tecnologia, a evaporação por feixe de elétrons possui características inerentes que podem ser uma vantagem ou uma limitação dependendo da aplicação.
O Benefício: Revestimentos Anisotrópicos
O vapor viaja em linha reta da fonte para o substrato. Esta deposição "em linha de visão" resulta em um revestimento altamente anisotrópico, o que significa que ele se acumula verticalmente sem revestir as paredes laterais. Isso é extremamente útil para um processo de microfabricação chamado "lift-off", onde uma borda limpa é necessária.
A Limitação: Baixa Cobertura de Degraus
A mesma propriedade de linha de visão torna-se uma desvantagem ao tentar revestir superfícies complexas e tridimensionais. O processo não consegue revestir eficazmente reentrâncias ou as paredes laterais verticais de trincheiras, um problema conhecido como baixa cobertura de degraus.
Fazendo a Escolha Certa para o Seu Objetivo
A seleção de um método de deposição requer a correspondência de suas capacidades com suas necessidades específicas de material e geometria.
- Se o seu foco principal é depositar metais refratários ou cerâmicas: A evaporação por feixe de elétrons é frequentemente a escolha PVD superior ou única viável devido às suas capacidades de alta temperatura.
- Se o seu foco principal é obter filmes da mais alta pureza com espessura precisa: O e-beam é um excelente candidato, desde que o perfil de deposição em linha de visão seja aceitável para a geometria do seu dispositivo.
- Se o seu foco principal é revestir uniformemente superfícies 3D complexas: Você deve considerar um método alternativo como a pulverização catódica (sputtering), que não depende da linha de visão e oferece melhor cobertura de degraus.
Em última análise, escolher a evaporação por feixe de elétrons é uma decisão de priorizar a gama de materiais e a pureza do filme quando um processo de revestimento direcional é benéfico ou aceitável.
Tabela Resumo:
| Componente | Função | Característica Chave |
|---|---|---|
| Pistola de Elétrons | Gera e direciona o feixe de elétrons | Usa emissão termiônica de um filamento aquecido |
| Sistema de Aceleração/Focagem | Acelera e foca elétrons | Campo elétrico de alta voltagem e lentes magnéticas |
| Cadinho Resfriado a Água | Contém o material fonte (evaporante) | Previne contaminação do cadinho |
| Câmara de Alto Vácuo | Fornece o ambiente para deposição | Minimiza a contaminação e permite o trajeto em linha de visão |
