A eletrodeposição de nanomateriais é um processo que envolve a deposição de material a partir de uma solução sobre um substrato utilizando um campo elétrico.
Este método é particularmente útil para criar películas finas ou revestimentos de nanomateriais em vários substratos.
O processo envolve normalmente as seguintes etapas:
1. Preparação do eletrólito
O eletrólito é uma solução que contém iões do material a depositar.
Estes iões podem ser derivados de um sal ou composto do material desejado.

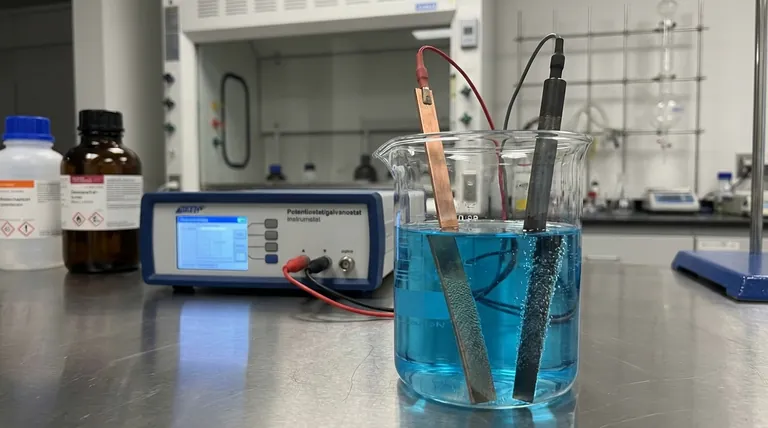

2. Aplicação de tensão
É aplicado um campo elétrico através do eletrólito, normalmente utilizando um cátodo (o substrato onde se pretende depositar) e um ânodo (muitas vezes feito do mesmo material que o depósito desejado).
A tensão aplicada determina a velocidade e a qualidade da deposição.
3. Redução e deposição
Sob a influência do campo elétrico, os iões metálicos presentes no eletrólito ganham electrões no cátodo e são reduzidos à forma metálica.
Estes átomos metálicos reduzidos depositam-se então no cátodo, formando uma película fina.
4. Controlo e otimização
Os parâmetros do processo, como a tensão, a densidade da corrente, a temperatura e a composição do eletrólito, são cuidadosamente controlados para otimizar as propriedades da película depositada, como a sua espessura, uniformidade e adesão ao substrato.
O processo de eletrodeposição é versátil e pode ser utilizado para depositar uma vasta gama de materiais, incluindo metais, ligas e alguns semicondutores.
É particularmente vantajoso para os nanomateriais devido à sua capacidade de controlar a deposição a nível atómico ou molecular, conduzindo à formação de películas nanoestruturadas com propriedades adaptadas.
Este método é também relativamente simples e económico, o que o torna adequado tanto para investigação como para aplicações industriais.
