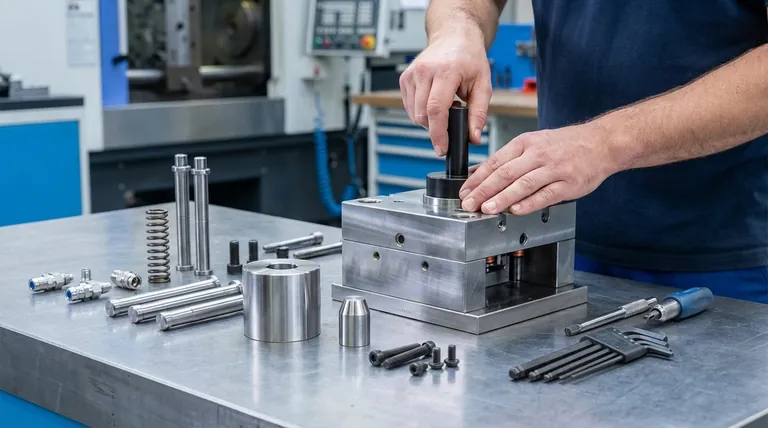

Em resumo, a montagem do molde é a etapa final crítica no processo de fabricação do molde. Durante esta fase, todos os componentes usinados ou adquiridos individualmente — desde as metades do núcleo e cavidade até os menores pinos e parafusos — são meticulosamente montados para criar o molde de injeção completo e funcional. É o momento em que a teoria e as peças individuais convergem para se tornarem uma ferramenta de trabalho.
A montagem do molde é muito mais do que simples construção mecânica. É o ponto de controle de qualidade final que valida cada decisão de projeto e usinagem anterior, garantindo que a ferramenta funcionará corretamente antes mesmo de ser usada em um ambiente de produção.
O Papel da Montagem do Molde na Fabricação
A montagem do molde é a ponte entre a usinagem de precisão dos componentes individuais e a produção em massa de peças plásticas acabadas. É onde o projeto digital se torna um ativo físico e funcional.
De Peças Individuais a uma Ferramenta Coesa
Um molde de injeção não é um único bloco de aço. É uma máquina complexa composta por dezenas, às vezes centenas, de peças de alta precisão: o núcleo e a cavidade, pinos ejetores, canais de refrigeração, comportas deslizantes (slides), elevadores (lifters) e a base do molde. O processo de montagem é a primeira vez que esses elementos separados são reunidos para funcionar como um único sistema coeso.
A Convergência de Projeto e Usinagem
Esta etapa serve como o momento da verdade para todo o projeto de fabricação da ferramenta. Ela valida fisicamente a precisão do projeto CAD e a exatidão da usinagem CNC. Se houver quaisquer erros de tolerância, dimensão ou projeto, eles se tornarão aparentes durante a montagem.
Um Trabalho para Técnicos Qualificados
Montar um molde não é uma tarefa rotineira. Requer técnicos com um entendimento abrangente tanto das estruturas do molde quanto do próprio processo de moldagem por injeção. Eles devem ser capazes de interpretar sinais sutis de travamento, desalinhamento ou encaixes ruins que podem levar a falhas catastróficas durante a produção.
O Que um Técnico Verifica Durante a Montagem
Um processo de montagem meticuloso envolve muito mais do que apenas apertar parafusos. Os técnicos realizam uma série de verificações críticas para garantir que o molde esteja pronto para seu primeiro teste (T1).
Vedação da Linha de Partição
O técnico garante que as duas metades do molde (o núcleo e a cavidade) se encontrem perfeitamente ao longo da linha de partição. Qualquer folga, por menor que seja, pode permitir que o plástico derretido escape, criando um defeito conhecido como rebarba (flash) nas peças acabadas.
Movimento e Alinhamento dos Componentes
Todos os componentes móveis, como pinos ejetores, comportas deslizantes (slides) e elevadores (lifters), devem se mover suavemente e com precisão dentro de sua faixa pretendida. Qualquer travamento ou desalinhamento pode causar danos graves ao molde assim que ele estiver sob a imensa pressão de uma máquina de moldagem por injeção.
Sistemas de Refrigeração e Ventilação
O técnico verifica se todos os canais de refrigeração estão desobstruídos e conectados corretamente para permitir um controle de temperatura eficiente, o que é fundamental para o tempo de ciclo e a qualidade da peça. Eles também confirmam se os minúsculos respiros (vents) foram usinados corretamente para permitir que o ar preso escape da cavidade à medida que ela se enche de plástico.
Entendendo as Armadilhas Comuns
A pressão para colocar um molde em produção pode levar a erros durante a montagem. Entender esses riscos é fundamental para evitar atrasos dispendiosos e danos à ferramenta.
O Custo da Pressa
Acelerar o processo de montagem é uma falsa economia. Uma verificação perdida ou um componente desalinhado pode fazer com que o molde se danifique durante o primeiro teste. Reparar uma ferramenta de aço complexa e de várias toneladas é exponencialmente mais caro e demorado do que acertar a montagem na primeira vez.
Tolerâncias Incompatíveis
Mesmo com usinagem CNC avançada, pequenas desvios podem ocorrer. O processo de montagem é a defesa final contra o acúmulo de tolerâncias (tolerance stacking), onde o acúmulo de pequenas desvios aceitáveis em peças individuais resulta em uma montagem final que não se encaixa corretamente.
Negligenciar o Polimento e Limpeza Final
O acabamento superficial final da cavidade do molde determina o acabamento de cada peça que ele produz. Durante a montagem, os técnicos devem garantir que as superfícies da cavidade estejam impecavelmente polidas e absolutamente livres de qualquer óleo, poeira ou detrito. Qualquer imperfeição será replicada em todos os produtos.
Fazendo a Escolha Certa para o Seu Objetivo
Uma montagem bem executada não é uma despesa; é um investimento na qualidade e confiabilidade de toda a sua produção.
- Se o seu foco principal for gerenciamento de projetos: Aloque tempo e orçamento suficientes para um processo minucioso de montagem e verificação; não é uma etapa a ser apressada.
- Se o seu foco principal for projeto de peças: Garanta que sua análise de projeto para fabricação (DFM) seja robusta para minimizar ações complexas ou tolerâncias apertadas que compliquem a montagem.
- Se o seu foco principal for garantia de qualidade: Exija um relatório de montagem detalhado do seu fabricante de moldes, incluindo verificações de alinhamento, movimento e vedação antes do primeiro teste de produção.
Em última análise, uma montagem de molde precisa e profissional é a base para a fabricação de alto volume e alta qualidade.
Tabela de Resumo:
| Aspecto | Foco Principal |
|---|---|
| Propósito | Montagem final de todos os componentes do molde para prontidão de produção. |
| Verificações Chave | Vedação da linha de partição, movimento dos componentes, sistemas de refrigeração/ventilação. |
| Resultado | Uma ferramenta validada e funcional pronta para o primeiro teste de produção (T1). |
