Para testar se há um vazamento em um forno a vácuo, você deve primeiro confirmar a existência de um vazamento com um teste de "taxa de aumento" (rate-of-rise), isolando a câmara e medindo o aumento da pressão ao longo do tempo. Uma vez confirmado, o método mais eficaz para localizar a fonte é usar um detector de vazamento por espectrômetro de massa de hélio, que pode identificar o local exato onde o gás está entrando no vaso.
O objetivo do teste de vazamento não é alcançar uma vedação perfeita e impossível, mas garantir que a "taxa de aumento de vazamento" do forno esteja dentro da especificação aceitável para o seu processo. Isso impede que contaminantes atmosféricos comprometam a integridade de seus materiais e a consistência de seus resultados.
Por Que a Integridade do Vácuo é Crítica
A função principal de um forno a vácuo é criar uma atmosfera pura e rigorosamente controlada. Um vazamento, por menor que seja, mina diretamente essa função.
Protegendo o Produto Contra Contaminação
A consequência mais imediata de um vazamento é a contaminação. O ar atmosférico, composto principalmente de nitrogênio e oxigênio, entra na câmara e pode reagir com os materiais que estão sendo processados, levando à oxidação, descoloração e falha em atender às especificações metalúrgicas.
Garantindo a Repetibilidade do Processo
Para aplicações científicas e industriais, a consistência é fundamental. Um forno com uma taxa de vazamento flutuante produzirá níveis de vácuo inconsistentes de um ciclo para o outro, levando a resultados não confiáveis e não repetíveis.
Prevenção de Danos ao Equipamento
Em alguns sistemas, um vácuo deficiente pode levar a mais do que apenas contaminação. Pode causar arco elétrico entre os elementos de aquecimento ou outros componentes internos, potencialmente causando danos significativos e tempo de inatividade dispendioso.
Métodos Sistemáticos para Detecção de Vazamentos
Encontrar um vazamento deve ser um processo sistemático, passando da confirmação geral para a identificação específica.
O Indicador Inicial: O Teste de Taxa de Aumento
Antes de poder encontrar um vazamento, você deve confirmar que um existe. Um teste de taxa de aumento (ou taxa de vazamento) é o método padrão para quantificar a taxa de vazamento.
O processo é simples:
- Bombeie o forno até o seu nível de vácuo operacional normal.
- Feche a válvula principal para isolar a câmara das bombas de vácuo.
- Registre a pressão no início e monitore seu aumento durante um período definido (por exemplo, 10-30 minutos).
Um aumento significativo de pressão confirma a presença de um vazamento e sua taxa pode ser calculada (por exemplo, em mícrons por hora).

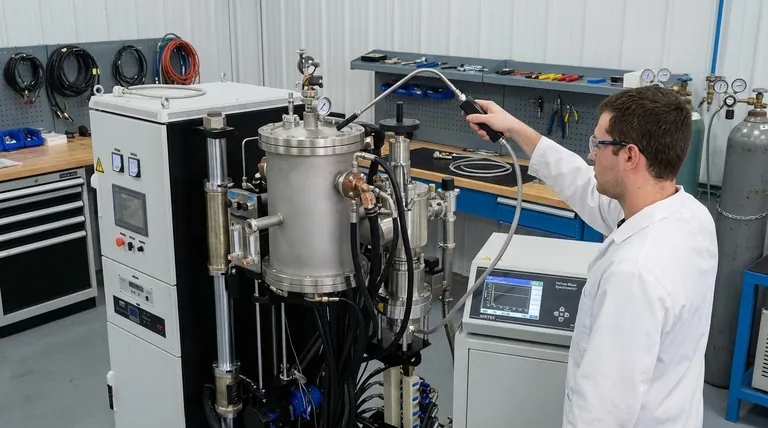

Localizando a Fonte: Detecção de Vazamento com Hélio
Este é o método padrão da indústria para encontrar a localização exata de um vazamento. Um espectrômetro de massa de hélio é conectado ao sistema de vácuo do forno.
Com o forno sob vácuo, um jato fino de gás hélio é pulverizado sobre os pontos de vazamento suspeitos na parte externa da câmara. Se o hélio entrar na câmara através de um vazamento, o espectrômetro o detectará instantaneamente, alertando o operador.
Uma Verificação de Baixa Tecnologia para Componentes Externos
O clássico teste de "bolha de sabão" tem um papel limitado, mas importante. Não é eficaz para encontrar um vazamento para dentro de uma câmara de vácuo.
No entanto, é útil para verificar componentes pressurizados conectados ao forno, como linhas de suprimento de gás inerte ou conexões de resfriamento a água. Ao pressurizar a linha e pulverizá-la com uma solução de sabão, quaisquer bolhas que se formarem indicarão um vazamento para fora desse componente.
Entendendo as Compensações e Armadilhas Comuns
O gerenciamento eficaz de vazamentos requer a compreensão das nuances e saber onde procurar primeiro.
Definindo uma Taxa de Vazamento "Aceitável"
Nenhum forno é perfeitamente hermético. Todos têm uma taxa de aumento de vazamento de base aceitável definida pelo fabricante. O objetivo é garantir que seu forno permaneça dentro dessa tolerância especificada, que geralmente é muito baixa (por exemplo, 5-10 mícrons por hora).
O Papel da Manutenção Proativa
Prevenir a contaminação é tão importante quanto encontrar vazamentos. Realizar regularmente ciclos de "execução a seco" ou "queima" em alta temperatura e alto vácuo ajuda a vaporizar e bombear contaminantes que se acumularam dentro do forno. Isso deve ser feito pelo menos semanalmente.
Pontos de Vazamento Comuns para Verificar Primeiro
Ao usar um detector de vazamento de hélio, comece pelos pontos de falha mais comuns para economizar tempo:
- Selos da Porta: O maior selo do forno e sujeito ao maior desgaste.
- Passagens de Utilidades (Feedthroughs): Pontos onde as linhas de energia, água ou gás entram na câmara.
- Portas de Sensores: Conexões para termopares e medidores de vácuo.
- Selos de Válvulas: Selos na válvula principal, válvula de pré-vácuo e válvulas de entrada de gás.
Fazendo a Escolha Certa para o Seu Objetivo
Use esta estrutura para guiar seus esforços de manutenção e solução de problemas.
- Se você suspeitar de um vazamento, mas não souber sua gravidade: Realize um teste de taxa de aumento para quantificar o problema e determinar se ele excede a especificação do fabricante.
- Se você precisar encontrar a localização exata de um vazamento conhecido: O detector de vazamento por espectrômetro de massa de hélio é a ferramenta definitiva para o trabalho.
- Se você estiver realizando manutenção preventiva de rotina: Realize regularmente ciclos de execução a seco e verifique se há vazamentos nas conexões externas de gás e água pressurizadas.
Adotar essa abordagem sistemática para detecção e prevenção de vazamentos garantirá a confiabilidade, consistência e longevidade de suas operações de forno a vácuo.
Tabela de Resumo:
| Método | Propósito | Melhor Para |
|---|---|---|
| Teste de Taxa de Aumento | Confirmar e quantificar um vazamento | Diagnóstico inicial, verificações de rotina |
| Detecção de Vazamento com Hélio | Localizar a posição exata do vazamento | Solução de problemas precisa |
| Teste de Bolha de Sabão | Verificar vazamentos em linhas pressurizadas | Conexões externas de gás/água |
Proteja seus processos e garanta resultados consistentes. Um forno a vácuo sem vazamentos é fundamental para a integridade do material e repetibilidade. A KINTEK é especializada em equipamentos de laboratório e consumíveis, atendendo às necessidades laboratoriais. Nossos especialistas podem ajudá-lo a manter o desempenho ideal do forno. Entre em contato conosco hoje para obter suporte com detecção de vazamentos, manutenção ou para encontrar o equipamento certo para sua aplicação.
