Em resumo, a evaporação térmica resistiva é usada principalmente para depositar filmes finos de materiais com pontos de fusão e ebulição relativamente baixos. Isso inclui uma ampla gama de metais comuns como ouro (Au), alumínio (Al) e índio (In), bem como alguns compostos não metálicos.
O princípio central da evaporação resistiva é aquecer uma fonte até que ela vaporize. Portanto, os materiais ideais são aqueles que podem ser evaporados a temperaturas que são fácil e economicamente alcançadas sem danificar o próprio equipamento de aquecimento.
O Princípio Orientador: Temperatura de Evaporação
A evaporação resistiva é uma forma direta de Deposição Física de Vapor (PVD). Sua simplicidade é sua maior força e também define suas limitações de material.
O Mecanismo Central

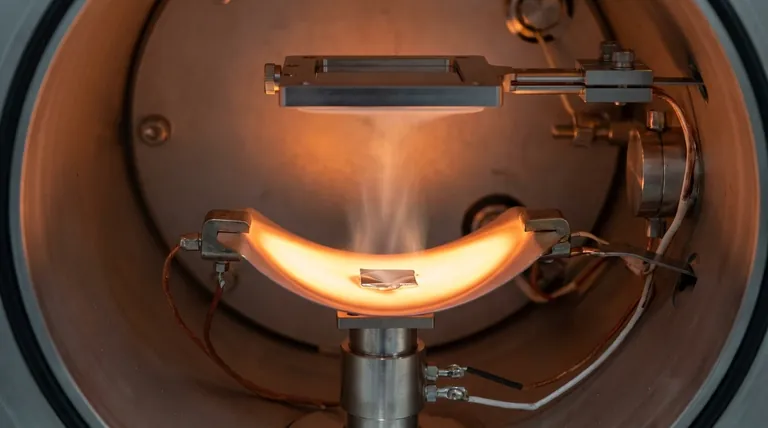

Uma alta corrente elétrica é passada através de uma fonte resistiva, frequentemente um pequeno "barco" ou filamento feito de um metal de alta temperatura como tungstênio ou molibdênio. Isso faz com que o barco aqueça rapidamente devido à sua resistência elétrica.
O Processo de Evaporação
O material que você deseja depositar é colocado dentro deste barco. À medida que a temperatura do barco aumenta, ele transfere calor para o material fonte, fazendo com que ele primeiro derreta e depois evapore, transformando-se em vapor.
Deposição de Filme
Este vapor viaja em linha reta através da câmara de vácuo até condensar em uma superfície mais fria, que é o substrato (por exemplo, uma bolacha de silício ou lâmina de vidro), formando um filme fino.
Características Chave do Material
Nem todo material é um bom candidato para este processo. A seleção é governada por algumas propriedades físicas chave.
Baixos Pontos de Fusão e Ebulição
Este é o fator mais importante. O material fonte deve evaporar a uma temperatura que esteja bem abaixo do ponto de fusão do barco resistivo. Por exemplo, o alumínio evapora eficazmente em torno de 1200°C, o que um barco de tungstênio (ponto de fusão >3400°C) pode suportar facilmente.
Tentar evaporar materiais com pontos de fusão muito altos, como o próprio tungstênio, é impraticável com este método, pois você provavelmente derreteria o elemento de aquecimento primeiro.
Pressão de Vapor Suficiente
Um material deve atingir uma pressão de vapor alta o suficiente a uma temperatura razoável para produzir uma taxa de deposição eficiente. Materiais que exigem temperaturas extremamente altas para gerar vapor são maus candidatos para esta técnica.
Compatibilidade Química
O material fonte fundido não deve ligar-se agressivamente ou corroer o barco de aquecimento. Tal reação pode destruir o barco e, mais criticamente, introduzir impurezas do material do barco em seu filme fino.
Aplicações Comuns e Escolhas de Materiais
A combinação de baixo custo e altas taxas de deposição torna a evaporação resistiva ideal para aplicações específicas e de alto volume.
Contatos Metálicos
O uso mais comum é a criação de camadas metálicas condutoras. Alumínio e ouro são frequentemente depositados para contatos elétricos em dispositivos como OLEDs, transistores de filme fino e células solares.
Ligação e Vedação de Bolachas
O índio é frequentemente usado para criar saliências ou camadas para ligação de bolachas. Seu ponto de fusão muito baixo o torna fácil de trabalhar e um selante hermético ideal em certas embalagens microeletrônicas.
Revestimentos Ópticos
Camadas ópticas simples usando materiais como fluoreto de magnésio (MgF₂) ou monóxido de silício (SiO) também podem ser depositadas, embora outros métodos sejam frequentemente preferidos para pilhas ópticas mais complexas.
Compreendendo as Desvantagens
Embora simples e econômica, a evaporação resistiva tem limitações claras que você deve considerar.
Não para Materiais Refratários
Este método é inadequado para metais refratários — materiais com pontos de fusão muito altos como tungstênio (W), tântalo (Ta) ou molibdênio (Mo). Para estes, são necessárias a evaporação por feixe de elétrons ou a pulverização catódica.
Potencial de Contaminação
Como você está aquecendo um barco a altas temperaturas, sempre há um pequeno risco de que o próprio material do barco evapore e contamine o filme. É por isso que a seleção de um material de barco com uma pressão de vapor muito baixa (como o tungstênio) é crítica.
Controle Limitado sobre a Co-deposição
Embora múltiplas fontes possam ser usadas para co-depositar materiais, controlar precisamente a estequiometria (a proporção exata de elementos) de um filme composto complexo é muito difícil em comparação com uma técnica como a pulverização catódica.
Fazendo a Escolha Certa para o Seu Objetivo
Use esta técnica quando seus pontos fortes se alinharem com seu objetivo principal.
- Se seu foco principal é a deposição econômica de metais simples: A evaporação resistiva é uma excelente escolha para materiais como alumínio, ouro, cromo ou índio para camadas condutoras.
- Se seu foco principal é depositar ligas de alta pureza ou complexas: Você deve considerar a pulverização catódica ou a evaporação por feixe de elétrons para um melhor controle sobre a composição do filme e menor risco de contaminação.
- Se seu foco principal é depositar materiais de alta temperatura ou refratários: A evaporação resistiva não é a ferramenta correta; você deve usar um processo de maior energia, como a evaporação por feixe de elétrons.
Em última análise, a evaporação resistiva se destaca em seu propósito pretendido: a deposição simples, rápida e econômica de materiais de baixo ponto de fusão.
Tabela Resumo:
| Tipo de Material | Exemplos | Principais Aplicações |
|---|---|---|
| Metais Comuns | Ouro (Au), Alumínio (Al), Índio (In) | Contatos elétricos, OLEDs, células solares |
| Compostos Não Metálicos | Fluoreto de Magnésio (MgF₂), Monóxido de Silício (SiO) | Revestimentos ópticos simples |
| Materiais Inadequados | Tungstênio (W), Tântalo (Ta), Molibdênio (Mo) | Requer evaporação por feixe de elétrons ou pulverização catódica |
