Em suma, um filme de Carbono Tipo Diamante (DLC) não possui uma estrutura cristalina única e uniforme. Em vez disso, é um material amorfo, o que significa que os seus átomos de carbono estão dispostos numa rede desordenada. A característica definidora desta rede é uma mistura de dois tipos diferentes de ligações atómicas: tipo diamante (sp³) e tipo grafite (sp²). A proporção destas duas ligações, juntamente com a potencial inclusão de hidrogénio, dita as propriedades finais do filme.
O conceito central a compreender é que o DLC não é um material, mas uma categoria ajustável de revestimentos. O seu valor provém da sua estrutura amorfa e metaestável – uma mistura controlada e desordenada de ligações de diamante duras e ligações de grafite escorregadias. Esta estrutura é intencionalmente projetada durante a deposição para alcançar um resultado específico, como dureza extrema ou baixo atrito.
A Fundação Atómica: Hibridização sp² vs. sp³
Para entender o DLC, é preciso primeiro entender as duas maneiras fundamentais pelas quais os átomos de carbono podem se ligar uns aos outros. A interação entre esses dois estados de ligação dentro de um único filme é o que confere ao DLC sua identidade única.
A Ligação Diamante (sp³)
A ligação sp³ é a mesma ligação tetraédrica tridimensional encontrada no diamante natural. Cada átomo de carbono está ligado a outros quatro átomos de carbono.
Esta estrutura rígida e forte é responsável pelas propriedades "tipo diamante" do DLC:
- Dureza extrema
- Alta resistência ao desgaste
- Isolamento elétrico
A Ligação Grafite (sp²)
A ligação sp² é a ligação planar bidimensional encontrada no grafite. Cada átomo de carbono está ligado a outros três átomos em folhas planas e hexagonais.
Estas folhas podem deslizar facilmente umas sobre as outras, conferindo as propriedades "tipo grafite" ao filme:
- Baixo atrito (lubricidade)
- Condutividade elétrica

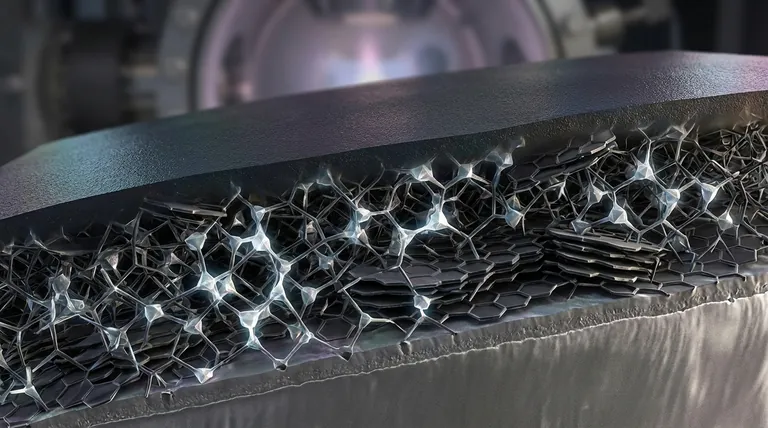

Uma Rede Desordenada e Amorfa
Crucialmente, o DLC não é um material cristalino como o diamante ou o grafite. Não possui um padrão repetitivo de longo alcance.
Em vez disso, é uma rede aleatória e desorganizada de átomos ligados por sp² e sp³. Pense nisso como uma parede construída a partir de dois tipos diferentes de tijolos (sp³ e sp²) misturados aleatoriamente, criando uma estrutura densa, sólida, mas não uniforme.
Variações Estruturais Chave em Filmes DLC
O termo "DLC" na verdade abrange uma família de revestimentos. A estrutura específica pode ser modificada significativamente durante o processo de fabricação para priorizar certas características.
Hidrogenado vs. Livre de Hidrogénio (a-C:H vs. a-C)
Uma das variações mais comuns envolve a incorporação de hidrogénio.
Filmes hidrogenados (a-C:H) são produzidos em processos que utilizam gases de hidrocarbonetos. Os átomos de hidrogénio terminam as "ligações pendentes" dentro da rede de carbono, o que pode reduzir o stress interno e diminuir significativamente o coeficiente de atrito.
Filmes livres de hidrogénio (a-C) são mais duros, mais densos e frequentemente mais estáveis termicamente, mas podem apresentar maior stress interno.
Carbono Amorfo Tetraédrico (ta-C)
Esta é uma subcategoria especial de DLC, livre de hidrogénio, que possui uma percentagem muito elevada de ligações de diamante sp³ — frequentemente superior a 80%.
Esta estrutura torna o ta-C a forma mais dura, rígida e mais semelhante ao diamante de DLC. Alcançar esta alta fração de sp³ requer processos de deposição especializados, como arco de vácuo catódico filtrado (FCVA), que podem fornecer iões de carbono de alta energia à superfície.
Compreendendo as Compensações
A estrutura de um filme DLC é um compromisso cuidadosamente projetado. Otimizar para uma propriedade geralmente significa sacrificar outra.
Dureza vs. Tensão Interna
A compensação mais significativa é entre dureza e tensão. À medida que a percentagem de ligações sp³ aumenta, o filme torna-se muito mais duro, mas a tensão de compressão interna também aumenta drasticamente.
Se esta tensão interna se tornar demasiado elevada, pode exceder a força de adesão do filme, fazendo com que ele se solte ou delamine da peça que está a revestir.
A Influência do Processo e do Substrato
É aqui que fatores como o substrato (a peça a ser revestida) e os parâmetros do processo se tornam críticos. A energia do processo de deposição controla diretamente a proporção sp³/sp².
Um substrato bem preparado com camadas intermediárias apropriadas é essencial para gerir o stress interno e garantir que o filme adere corretamente. É por isso que um processo de revestimento DLC que funciona para um material pode falhar noutro — todo o sistema deve ser projetado para lidar com os stresses da estrutura do filme desejada.
Limitações de Espessura
Devido a esta elevada tensão interna, a maioria dos filmes DLC são extremamente finos, tipicamente variando de 1 a 5 micrômetros. Tentar depositar um filme mais espesso frequentemente resulta em falha catastrófica por tensão.
Correspondência da Estrutura com a Aplicação
A estrutura ideal do DLC é determinada inteiramente pelo resultado de desempenho desejado. Não existe um único tipo "melhor" de DLC.
- Se o seu foco principal é a dureza extrema e a resistência ao desgaste: Precisa de uma estrutura com o maior teor possível de sp³, como um filme de carbono amorfo tetraédrico (ta-C) livre de hidrogénio.
- Se o seu foco principal é o menor atrito possível, especialmente em ambientes húmidos: Um filme de carbono amorfo hidrogenado (a-C:H) com um maior teor de sp² é geralmente a melhor escolha.
- Se o seu foco principal é equilibrar o desempenho com a capacidade de fabricação: Um filme a-C:H padrão com um teor moderado de sp³ geralmente oferece a solução mais robusta e prática para aplicações de uso geral.
Compreender que o DLC é um espectro de estruturas projetadas, e não uma substância única, é a chave para alavancar as suas notáveis capacidades para o seu desafio de engenharia específico.
Tabela Resumo:
| Característica Estrutural | Descrição | Principal Influência na Propriedade |
|---|---|---|
| Rede Amorfa | Disposição desordenada e não cristalina de átomos de carbono. | Permite uma mistura ajustável de propriedades. |
| Ligações sp³ (Diamante) | Ligações fortes e tetraédricas. | Proporciona dureza extrema e resistência ao desgaste. |
| Ligações sp² (Grafite) | Ligações planares, tipo folha. | Confere baixo atrito e lubricidade. |
| Conteúdo de Hidrogénio (a-C:H) | Átomos de hidrogénio incorporados na rede de carbono. | Reduz a tensão interna e o atrito. |
| Alto Conteúdo de sp³ (ta-C) | Um DLC livre de hidrogénio com >80% de ligações de diamante. | Maximiza a dureza e a rigidez. |
