Qual é a diferença entre um molde e uma cavidade de molde? Domine os Termos Chave para Moldagem por Injeção

Na moldagem por injeção, o molde refere-se ao conjunto completo e complexo de ferramentas utilizado no processo de fabricação. A cavidade do molde é o espaço específico e oco dentro desse molde que tem a forma precisa da peça final que você pretende criar.

A maneira mais simples de entender a diferença é através de uma analogia: O molde é a máquina de fazer waffles inteira, incluindo as alças, dobradiças e placas. A cavidade do molde é apenas o padrão de grade rebaixado no interior que dá a forma ao waffle.

O Molde: Um Sistema Completo de Ferramentas

Para compreender a distinção, você deve primeiro perceber que um molde não é um simples bloco de metal. É uma peça de maquinaria sofisticada composta por muitas partes interligadas, projetadas para um único propósito: produzir uma peça de forma repetível e confiável.

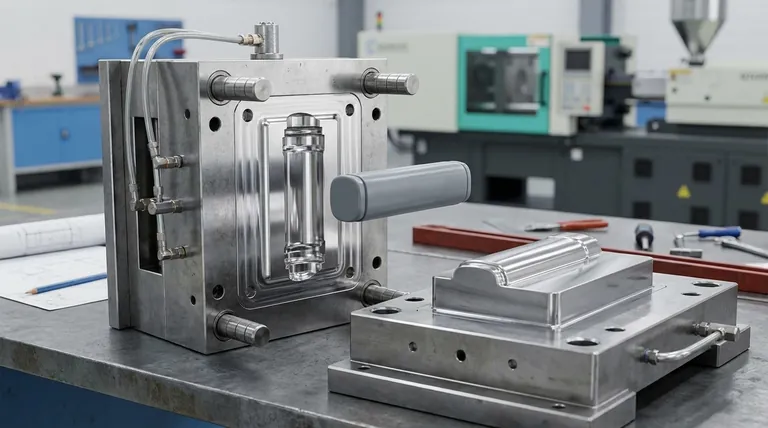

O Molde como um Conjunto de Duas Partes

Um molde de injeção típico consiste em duas metades principais. Estas são frequentemente chamadas de lado "A" e lado "B".

O lado "A", também conhecido como metade estacionária ou lado da cavidade, é montado na placa estacionária da máquina de moldagem e contém o caminho para o plástico fundido entrar.

O lado "B", também conhecido como metade móvel ou lado do macho, é montado na placa móvel. Este lado geralmente contém o sistema ejetor que empurra a peça acabada para fora do molde após o resfriamento.

A Cavidade e o Macho: Formando o Espaço Negativo

O termo cavidade do molde refere-se tecnicamente à área rebaixada, geralmente no lado "A" do molde, que forma a superfície exterior e estética da peça plástica.

Trabalhando em conjunto com a cavidade está o macho, que é a porção elevada do lado "B" que forma a geometria interna da peça.

Quando o molde está fechado, o espaço entre a cavidade e o macho cria a forma negativa exata do componente final. É esse vazio que é preenchido com plástico fundido.

Compreendendo as Implicações Práticas

Distinguir entre o molde e a cavidade não é apenas uma questão de semântica. Tem consequências diretas para o custo, a qualidade e a eficiência da produção.

Impacto no Custo e Prazo de Entrega

A base do molde e outros componentes padrão são frequentemente pré-fabricados. O verdadeiro custo e o fator de tempo de um novo molde é a usinagem personalizada da cavidade e do macho.

A complexidade dessas características — como rebaixos, detalhes finos e acabamentos de superfície necessários — dita diretamente o preço e o prazo de entrega de toda a ferramenta do molde.

Impacto na Qualidade da Peça

As paredes da cavidade e do macho são o que o plástico fundido toca. Portanto, o acabamento da superfície da cavidade se traduz diretamente no acabamento da superfície da sua peça.

Uma cavidade altamente polida resulta em uma peça brilhante, enquanto uma cavidade texturizada cria uma peça texturizada. Qualquer imperfeição na cavidade será replicada em cada peça produzida.

Moldes de Cavidade Única vs. Múltiplas Cavidades

Um único molde pode ser projetado para ter mais de uma cavidade.

Um molde de cavidade única produz uma peça por ciclo. Um molde de múltiplas cavidades produz várias peças por ciclo, aumentando drasticamente a produção. Essa decisão é uma troca fundamental entre um custo inicial de ferramental mais alto e um custo por peça mais baixo em volume.

Aplicando Isso ao Seu Projeto

Compreender esses termos permite que você se comunique eficazmente com designers, engenheiros e fabricantes. Use esse conhecimento para guiar suas decisões.

• Se o seu foco principal é projetar uma nova peça: Lembre-se de que você está projetando a forma positiva que deve ser criada por uma cavidade e um macho negativos, o que influencia as regras de design para fabricação.
• Se o seu foco principal é a aquisição de fabricação: Especifique seus requisitos para a cavidade (acabamento de superfície, número de cavidades) para obter um orçamento preciso para o molde completo.
• Se o seu foco principal é simplesmente aprender: Solidifique esta ideia: o molde é a máquina, e a cavidade é o vazio que define a forma dentro dela.

Dominar essa distinção fundamental é o primeiro passo para falar a linguagem da fabricação moderna.

Tabela Resumo:

Termo	Definição	Analogia
Molde	O conjunto completo de ferramentas, incluindo placas, sistema ejetor e canais de resfriamento.	A máquina de fazer waffles inteira.
Cavidade do Molde	O espaço oco específico dentro do molde que molda a peça final.	O padrão de grade rebaixado dentro da máquina de fazer waffles.
