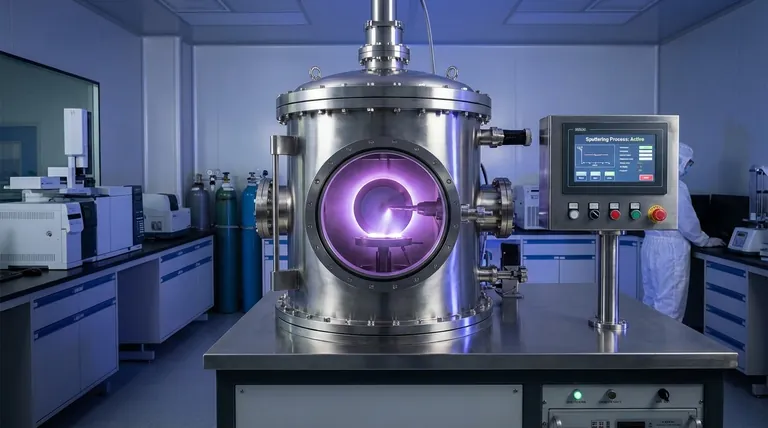

A pulverização catódica é um método versátil e eficiente para depositar películas finas de uma vasta gama de materiais em vários substratos.
Este processo envolve a utilização de iões energéticos para ejetar átomos de um material alvo.
Estes átomos ejectados depositam-se então num substrato para formar uma película fina.
A pulverização catódica é altamente repetível e pode ser escalonada tanto para investigação em pequena escala como para produção em grande escala.
A qualidade e as caraterísticas das películas finas produzidas são influenciadas tanto pelo processo de fabrico do alvo de pulverização catódica como pelos parâmetros de deposição optimizados por engenheiros e cientistas.
5 pontos-chave explicados: O que é o Processo de Sputtering para Filmes Finos?
1. Definição e noções básicas de Sputtering
Sputtering é um processo de Deposição Física de Vapor (PVD) em que os átomos são ejectados de um material alvo sólido devido ao bombardeamento por iões energéticos.
Estes átomos ejectados depositam-se então num substrato para formar uma película fina.
O processo é conduzido numa câmara de vácuo cheia de átomos de gás inerte e não reativo, normalmente árgon.
2. Tipos de sistemas de pulverização catódica
Sputtering por feixe de iões: Envolve a incidência de um feixe de iões-electrões sobre um alvo para pulverizar material sobre um substrato.
Sputtering por magnetrão: Utiliza um magnetrão de radiofrequência para criar iões de alta energia que bombardeiam o alvo, ejectando átomos para deposição no substrato.
3. Etapas do processo de pulverização catódica
Configuração da câmara de vácuo: O substrato e o alvo são colocados dentro de uma câmara de vácuo cheia de gás inerte.
Geração de iões: O material alvo recebe uma carga negativa, actuando como cátodo, que atrai iões de carga positiva do gás.
Colisão e ejeção: Os electrões livres do alvo colidem com os átomos do gás, ionizando-os. Estes iões colidem então com o alvo, ejectando os átomos.
Deposição: Os átomos ejectados viajam através da câmara e depositam-se no substrato, formando uma película fina.
4. Aplicações da pulverização catódica
Indústria de semicondutores: Utilizada para depositar películas finas em bolachas de silício, crucial para o fabrico de dispositivos semicondutores.
Aplicações ópticas: Deposita camadas finas em vidro para aplicações como revestimentos antirreflexo e espelhos.
Revestimentos de grandes superfícies: Adequado para revestir grandes superfícies como vidro, metais e aço com películas finas uniformes.
5. Vantagens da pulverização catódica
Processo de baixa temperatura: Permite a deposição em substratos sensíveis ao calor sem causar danos.
Alta precisão: Permite a criação de películas com propriedades precisas, como a condutividade eléctrica, a refletividade e a transparência ótica.
Amigo do ambiente: A pulverização catódica por magnetrão, em particular, é considerada amiga do ambiente e pode depositar uma variedade de materiais, incluindo óxidos, metais e ligas.
Importância do material alvo e dos parâmetros de deposição:
A qualidade do alvo de pulverização catódica, quer seja um elemento, uma liga ou um composto, afecta significativamente a qualidade da película fina depositada.
Os parâmetros de deposição, como pressão, potência e taxas de fluxo de gás, são meticulosamente controlados para alcançar as propriedades e a uniformidade desejadas do filme.
A pulverização catódica é uma tecnologia fundamental na moderna ciência e engenharia de materiais, permitindo o fabrico de materiais avançados com propriedades personalizadas para uma miríade de aplicações que vão da eletrónica à ótica e muito mais.
