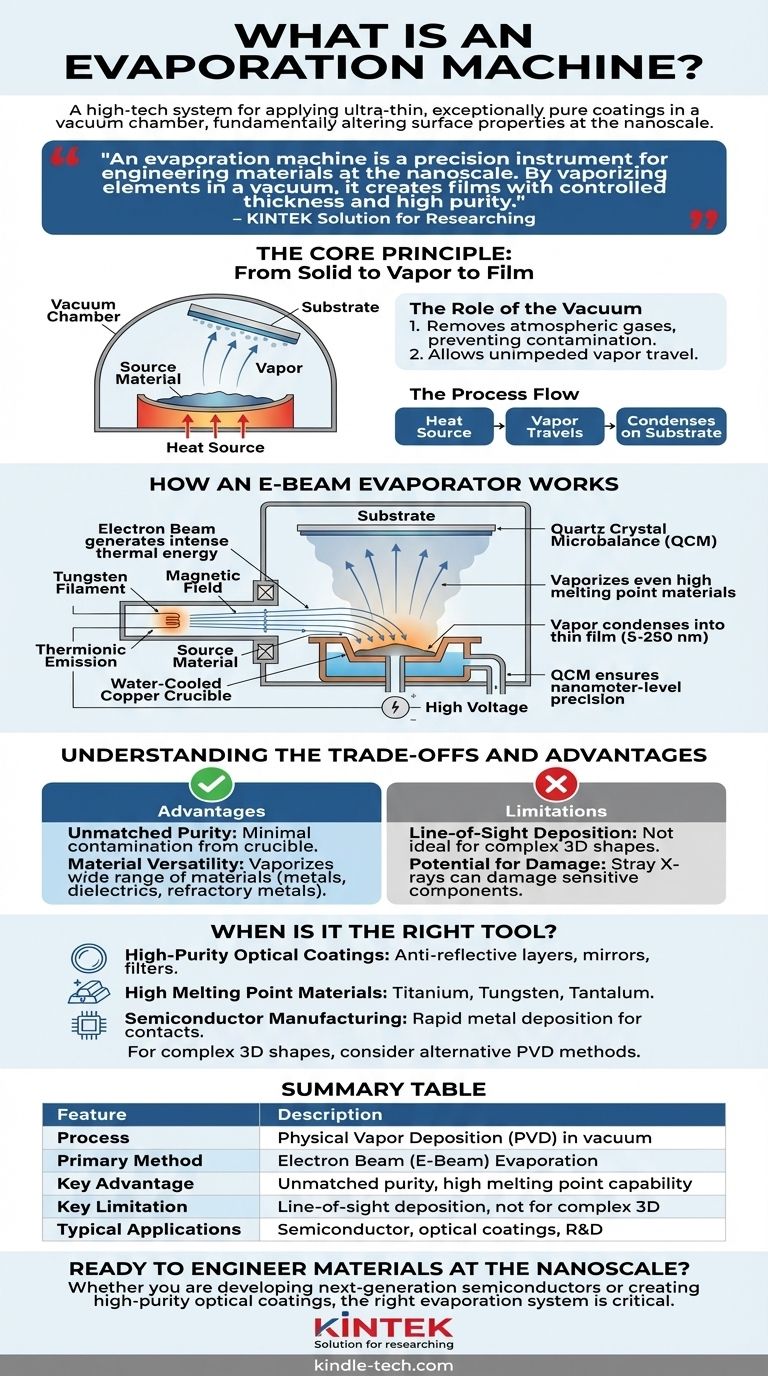

O que é uma máquina de evaporação? Deposição de Filme Fino de Precisão para Aplicações de Alta Tecnologia

Em resumo, uma máquina de evaporação é um sistema de alta tecnologia usado para aplicar um revestimento de material ultrafino e excepcionalmente puro em uma superfície dentro de uma câmara de vácuo. Ela funciona aquecendo um material de origem até que ele se transforme em vapor, que então viaja e se condensa em um objeto alvo, conhecido como substrato. O tipo mais avançado e comum é o evaporador de feixe de elétrons (e-beam), que usa um feixe precisamente focado de elétrons de alta energia para vaporizar o material de origem com um controle incrível.

Uma máquina de evaporação não serve apenas para revestir um objeto; é um instrumento de precisão para engenharia de materiais em escala nanométrica. Ao vaporizar elementos no vácuo, ela cria filmes com espessura controlada e alta pureza, alterando fundamentalmente as propriedades ópticas, elétricas ou físicas de um substrato.

O Princípio Central: De Sólido a Vapor a Filme

A evaporação é um tipo de Deposição Física de Vapor (PVD), um processo fundamental na ciência dos materiais e na fabricação de semicondutores. Todo o processo depende de uma simples transição de fase gerenciada sob condições altamente controladas.

O Papel do Vácuo

O processo deve ocorrer em um ambiente de alto vácuo. Isso é inegociável por duas razões. Primeiro, remove gases atmosféricos que poderiam reagir com o vapor e contaminar o filme final. Segundo, permite que os átomos vaporizados viajem sem impedimentos da fonte para o substrato.

O Fluxo do Processo

Todos os sistemas de evaporação seguem as mesmas etapas fundamentais: um material de origem é aquecido até evaporar, o vapor resultante viaja através do vácuo e finalmente se condensa como um filme fino sólido no substrato mais frio.

Como Funciona um Evaporador E-Beam

Embora existam evaporadores térmicos mais simples, o evaporador de feixe de elétrons é o padrão da indústria para aplicações de alto desempenho. Ele oferece controle e pureza incomparáveis ao usar um fluxo focado de elétrons como fonte de calor.

Geração do Feixe de Elétrons

Um filamento de tungstênio é aquecido a temperaturas extremas, fazendo com que ele libere uma nuvem de elétrons através de um processo chamado emissão termiônica. Uma alta tensão (tipicamente 5-10 kV) é então aplicada para acelerar esses elétrons em um feixe de alta energia.

Direcionamento ao Material de Origem

Este feixe é magneticamente direcionado e focado no material de origem desejado, que repousa em um cadinho de cobre refrigerado a água. O resfriamento ativo é fundamental; ele garante que apenas o material de origem seja aquecido, evitando que o próprio cadinho derreta ou libere impurezas.

A Transferência de Energia

Quando os elétrons de alta energia atingem a origem, sua energia cinética é instantaneamente convertida em intensa energia térmica. Esse calor é tão localizado e poderoso que pode derreter e vaporizar até mesmo materiais com pontos de fusão extremamente altos, como tungstênio ou tântalo.

Deposição e Controle de Precisão

A nuvem de vapor resultante viaja para cima na câmara de vácuo e se condensa no substrato posicionado acima. Isso forma um filme fino com uma espessura típica entre 5 e 250 nanômetros.

Para garantir a precisão, os sistemas usam uma Microbalança de Cristal de Quartzo (QCM). Este dispositivo monitora a taxa de deposição em tempo real, permitindo um controle preciso sobre a espessura final do filme até o nível de um único nanômetro.

Entendendo as Compensações e Vantagens

Nenhuma tecnologia é perfeita. Entender os pontos fortes e fracos da evaporação por feixe de elétrons é fundamental para usá-la de forma eficaz.

Vantagem Chave: Pureza Incomparável

Como o feixe de elétrons aquece apenas o material de origem, a contaminação pelo cadinho é virtualmente eliminada. Isso resulta em filmes de pureza excepcionalmente alta, o que é fundamental para aplicações ópticas e eletrônicas.

Vantagem Chave: Versatilidade de Materiais

O calor intenso e focado pode vaporizar uma vasta gama de materiais, incluindo metais, dielétricos e até metais refratários com pontos de fusão muito altos que são impossíveis de evaporar com métodos térmicos mais simples.

Limitação: Deposição por Linha de Visada

O vapor viaja em linha reta da fonte para o substrato. Isso significa que a evaporação por feixe de elétrons é excelente para revestir superfícies planas, mas não é eficaz para revestir uniformemente formas tridimensionais complexas com áreas sombreadas ou reentrâncias.

Limitação: Potencial de Dano

Os elétrons de alta energia podem gerar raios X dispersos ao atingir o material de origem. Em alguns casos, essa radiação pode danificar componentes eletrônicos sensíveis ou substratos de polímero.

Quando uma Máquina de Evaporação é a Ferramenta Certa?

A escolha de um método de deposição depende inteiramente do seu objetivo final. A evaporação se destaca onde a pureza e o desempenho são primordiais.

• Se seu foco principal é criar revestimentos ópticos de alta pureza: A evaporação por feixe de elétrons é a escolha ideal para produzir camadas antirreflexo precisas, espelhos e filtros.
• Se seu foco principal é depositar materiais com altos pontos de fusão: O aquecimento intenso e localizado de um feixe de elétrons é um dos poucos métodos eficazes para materiais como titânio, tungstênio ou tântalo.
• Se seu foco principal é a deposição rápida de metal na fabricação de semicondutores: A evaporação por feixe de elétrons oferece excelente qualidade de filme e altas taxas de deposição para criar contatos elétricos e interconexões.
• Se seu foco principal é revestir um objeto 3D complexo uniformemente: Você deve considerar um método PVD alternativo, como a pulverização catódica (sputtering), que não possui a mesma limitação de linha de visada.

Em última análise, um sistema de evaporação é uma ferramenta fundamental para projetar novos materiais a partir dos átomos, possibilitando a inovação em toda a ciência e tecnologia modernas.

Tabela de Resumo:

Característica	Descrição
Processo	Deposição Física de Vapor (PVD) em câmara de vácuo
Método Principal	Evaporação por Feixe de Elétrons (E-Beam)
Vantagem Chave	Pureza de filme incomparável e capacidade de material com alto ponto de fusão
Limitação Chave	Deposição por linha de visada, não ideal para formas 3D complexas
Aplicações Típicas	Fabricação de semicondutores, revestimentos ópticos, pesquisa e desenvolvimento
