Em sua essência, os filmes finos são usados para conferir novas propriedades à superfície de um material. Essas camadas projetadas, muitas vezes com apenas nanômetros a micrômetros de espessura, podem tornar uma superfície protetora, opticamente ativa, eletricamente condutiva ou simplesmente decorativa. Suas aplicações são vastas, variando desde os revestimentos antirreflexo em seus óculos até os circuitos complexos dentro de seu smartphone e os painéis de uma fazenda solar.
O propósito fundamental de um filme fino não é existir por si só, mas mudar fundamentalmente o comportamento do material a granel que ele reveste. Ele permite que os engenheiros selecionem um substrato por suas propriedades estruturais (como vidro para transparência ou aço para resistência) e, em seguida, adicionem um conjunto completamente diferente de propriedades de superfície (como condutividade ou resistência à corrosão).
As Funções Funcionais dos Filmes Finos
A versatilidade dos filmes finos vem de sua capacidade de desempenhar uma função específica, controlando precisamente as propriedades do material em escala microscópica. Podemos categorizar seus usos pela função primária que eles servem.
Para Proteção e Durabilidade
Um filme fino pode atuar como uma barreira física, isolando o material subjacente (o substrato) de seu ambiente.
Este é um dos usos mais comuns e comercialmente importantes. Um filme de um material resistente à corrosão pode ser depositado em um metal mais barato ou mais forte, estendendo drasticamente a vida útil do componente.
Da mesma forma, materiais extremamente duros podem ser aplicados como filmes finos em ferramentas de corte, brocas e peças de máquinas. Isso reduz significativamente o desgaste e o atrito, melhorando o desempenho e a longevidade.
Até mesmo o revestimento metálico dentro de um saco de batatas fritas é um filme fino. Ele atua como uma barreira para o oxigênio e a umidade, preservando o frescor dos alimentos dentro.
Para Aprimoramento Óptico
Os filmes finos são críticos para manipular a luz. Ao controlar a espessura e o índice de refração de uma ou mais camadas, podemos ditar como a luz reflete, transmite ou é absorvida.
Revestimentos antirreflexo em lentes oftálmicas, lentes de câmera e células solares usam interferência destrutiva para minimizar reflexos e maximizar a transmissão de luz.
Por outro lado, filmes altamente reflexivos são usados para criar espelhos, desde espelhos domésticos simples até os refletores especializados em lâmpadas e displays head-up (HUDs) automotivos.
Na arquitetura, filmes finos em vidro podem refletir a radiação infravermelha (calor) enquanto permitem a passagem da luz visível. Isso proporciona isolamento térmico, mantendo os edifícios mais frescos no verão e mais quentes no inverno.
Para Funcionalidade Elétrica e Eletrônica
A eletrônica moderna seria impossível sem filmes finos. Toda a indústria de semicondutores é construída sobre a deposição e gravação de pilhas complexas de filmes finos condutores, isolantes e semicondutores para criar circuitos integrados.
Células fotovoltaicas de filme fino usam camadas de materiais específicos que convertem a energia luminosa diretamente em energia elétrica. Essa tecnologia é fundamental para painéis solares flexíveis e leves.
Dispositivos como Diodos Emissores de Luz Orgânicos (OLEDs) e painéis de toque dependem de filmes condutores transparentes. Essas camadas podem conduzir uma corrente elétrica sem obstruir a luz do display.
Filmes finos também são usados no armazenamento de dados, desde camadas magnéticas em discos rígidos até os materiais usados em memória de computador avançada.
Para Fins Decorativos e Estéticos
Finalmente, filmes finos podem ser usados por razões puramente estéticas. Uma camada muito fina de ouro ou outros metais preciosos pode ser aplicada em joias ou acessórios de banheiro, proporcionando uma aparência de alta qualidade sem o custo e o peso de um objeto sólido.
Compreendendo o Desafio de Fabricação: Deposição
As propriedades de um filme fino são inseparáveis de como ele é feito. A escolha do método de deposição é uma decisão de engenharia crítica que dita a qualidade, o custo e a adequação do filme para uma aplicação.
Os Dois Principais Caminhos
As técnicas de deposição são amplamente divididas em duas famílias.
Os métodos de Deposição Química, como Deposição Química a Vapor (CVD) e Deposição por Camadas Atômicas (ALD), usam reações químicas na superfície do substrato para construir a camada do filme camada por camada.
Os métodos de Deposição Física, como pulverização catódica e evaporação térmica, usam meios físicos (por exemplo, vaporizar ou bombardear um material de origem) para transferir átomos para o substrato.
A Troca: Precisão vs. Escalabilidade
Nenhum método de deposição único é o melhor para tudo. Há uma troca inerente entre a precisão em nível atômico e a velocidade ou custo de fabricação.
Métodos como a Deposição por Camadas Atômicas (ALD) oferecem controle incomparável, permitindo a criação de filmes perfeitamente uniformes, uma camada atômica por vez. Isso é essencial para microchips avançados, mas pode ser lento e caro.
Em contraste, técnicas como revestimento por centrifugação (spin coating) ou revestimento por imersão (dip coating) são muito mais rápidas e baratas para cobrir grandes áreas, tornando-as adequadas para aplicações como displays flexíveis ou certos revestimentos ópticos, mas oferecem menos controle refinado.
Compatibilidade de Material e Substrato
A escolha do método também depende dos materiais envolvidos. Alguns materiais podem ser facilmente evaporados (físicos), enquanto outros são melhor formados por meio de reações químicas. O próprio substrato também desempenha um papel; sua tolerância à temperatura e a química da superfície podem limitar quais processos de deposição são viáveis.
Como Aplicar Isso ao Seu Objetivo
A aplicação correta de filme fino depende inteiramente do problema que você está tentando resolver.
- Se o seu foco principal é a durabilidade e eficiência industrial: Sua principal conclusão é usar revestimentos duros, resistentes ao desgaste e anticorrosivos para prolongar a vida útil de ferramentas e máquinas.
- Se o seu foco principal é a eletrônica avançada: O foco está na deposição precisa e em camadas de filmes semicondutores, condutores e isolantes para construir dispositivos microeletrônicos complexos, displays e sensores.
- Se o seu foco principal é energia e sustentabilidade: As principais aplicações são fotovoltaicos de filme fino para geração de energia solar e revestimentos de controle térmico em vidro arquitetônico para eficiência energética.
- Se o seu foco principal é a óptica: Seu objetivo é usar camadas únicas ou múltiplas de materiais transparentes para controlar a reflexão e a transmissão para lentes, espelhos e filtros.
Em última análise, os filmes finos nos capacitam a projetar a superfície de um objeto independentemente de seu volume, desbloqueando um mundo de possibilidades tecnológicas.
Tabela Resumo:
| Função | Principais Aplicações |
|---|---|
| Proteção e Durabilidade | Revestimentos anticorrosão, revestimentos de ferramentas resistentes ao desgaste, filmes de barreira para embalagens |
| Aprimoramento Óptico | Revestimentos antirreflexo para lentes, vidro arquitetônico para controle térmico, espelhos |
| Elétrica e Eletrônica | Circuitos semicondutores, células solares de filme fino, displays OLED, painéis de toque, armazenamento de dados |
| Decorativa | Revestimentos estéticos para joias e acessórios usando metais preciosos |
Pronto para projetar propriedades de superfície superiores para seus materiais?
A KINTEK é especializada no fornecimento de equipamentos de laboratório avançados e consumíveis para deposição e análise de filmes finos. Seja seu foco em aumentar a durabilidade de ferramentas industriais, desenvolver eletrônicos de próxima geração ou criar soluções de energia eficientes, nossa experiência pode ajudá-lo a alcançar resultados precisos e confiáveis.
Entre em contato com nossos especialistas hoje para discutir como nossas soluções podem atender às suas necessidades específicas de laboratório e acelerar sua inovação.

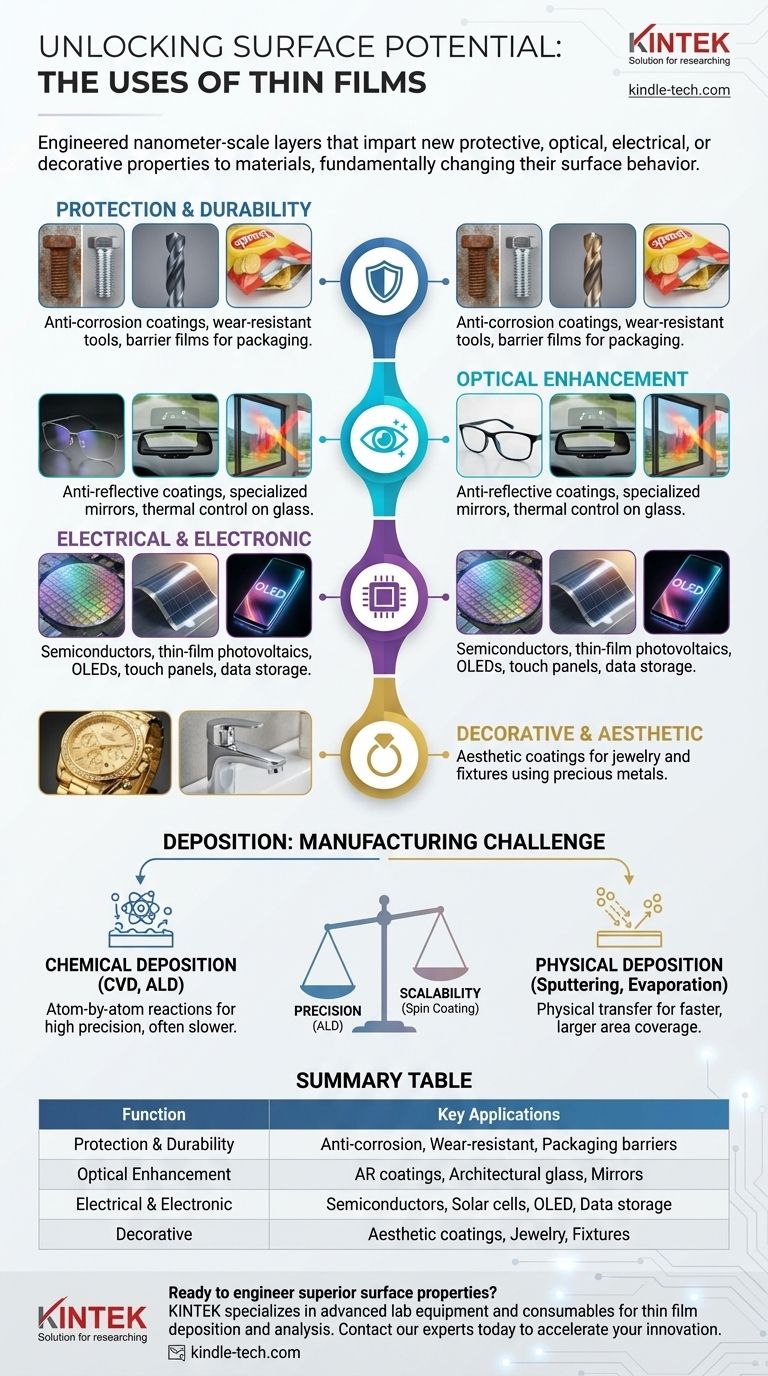

Guia Visual
