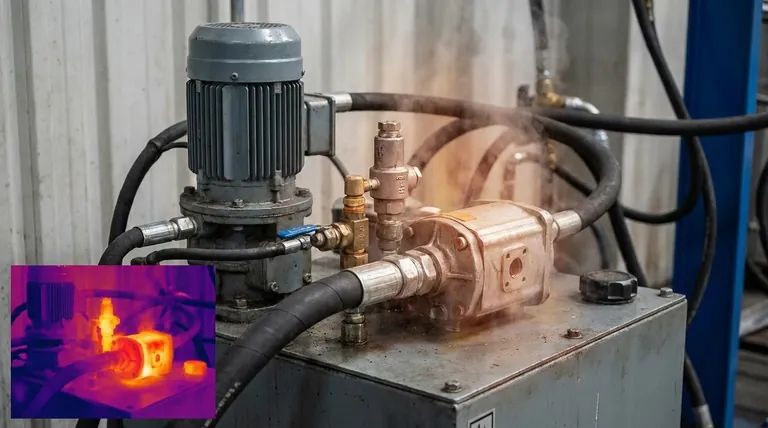

Em qualquer sistema hidráulico, o calor é o resultado direto da perda de energia. Isso ocorre sempre que o fluido hidráulico experimenta uma queda de pressão sem realizar trabalho útil, ou quando há atrito mecânico. Essas ineficiências convertem a energia hidráulica ou mecânica diretamente em energia térmica, que é então absorvida pelo fluido.
O princípio fundamental a ser compreendido é que o calor não é um subproduto misterioso; é um sintoma mensurável de energia desperdiçada. Cada libra por polegada quadrada (PSI) de queda de pressão que não contribui para mover uma carga é convertida em calor, tornando a gestão térmica fundamentalmente um exercício de eficiência energética.
O Princípio Fundamental: Queda de Pressão Sem Trabalho
Todos os sistemas hidráulicos são projetados para transmitir potência. Essa potência é uma função do fluxo e da pressão. Quando o fluido flui através de uma restrição de uma área de alta pressão para uma área de baixa pressão sem mover um atuador, a energia potencial é perdida.
De acordo com as leis da termodinâmica, essa energia não pode ser destruída, então ela é convertida diretamente em calor. Pense em esfregar vigorosamente as mãos – o atrito e a resistência criam calor. O mesmo princípio se aplica às moléculas de fluido sendo forçadas através de uma restrição.
Fontes Primárias de Geração de Calor
O calor é gerado em cada ponto de ineficiência em um circuito. Embora algumas fontes sejam menores, várias áreas-chave são responsáveis pela maior parte do calor em um sistema típico.
Estrangulamento Através de Válvulas
Válvulas que controlam a pressão ou o fluxo por estrangulamento são fontes significativas de calor. Quando o fluido é forçado através de uma abertura restrita na válvula, sua pressão cai.
O culpado mais comum é uma válvula de alívio. Quando a pressão do sistema atinge a configuração da válvula, ela se abre para desviar o fluxo excessivo de volta para o tanque. Toda a queda de pressão através desta válvula se transforma em calor. Um sistema que opera constantemente "acima do alívio" ficará extremamente quente.
Vazamento Interno de Componentes (Deslizamento)
Nenhum componente hidráulico é perfeitamente eficiente. Bombas, motores e cilindros todos possuem pequenas folgas projetadas entre suas partes móveis.
O fluido de alta pressão inevitavelmente vaza ou "desliza" através dessas folgas para o lado de baixa pressão. Esse vazamento interno é uma queda de pressão que não realiza trabalho, gerando calor diretamente dentro do componente. À medida que os componentes se desgastam, essas folgas aumentam, levando a mais deslizamento e maior geração de calor.
Restrições de Fluxo em Linhas e Conexões
Cada componente no caminho do fluido cria um grau de atrito. O fluido que se move através de mangueiras, tubos e conexões experimenta perda de pressão devido a esse atrito.
Linhas subdimensionadas, inúmeras curvas acentuadas de 90 graus ou coletores excessivamente complexos forçam a bomba a trabalhar mais, aumentando a queda de pressão e gerando calor excessivo em todo o sistema.
Viscosidade e Agitação do Fluido
O próprio fluido é uma fonte de calor. À medida que o fluido é bombeado, suas moléculas internas criam atrito. Se a viscosidade do fluido for muito alta para a temperatura de operação, a energia necessária para empurrá-lo através do sistema aumenta, gerando mais calor.
Além disso, a agitação do fluido dentro do reservatório pode gerar calor através do atrito e da compressão de bolhas de ar arrastadas.
Compreendendo as Compensações
É impossível criar um sistema hidráulico que gere zero calor. O objetivo é minimizar o calor desnecessário fazendo escolhas conscientes de design e manutenção.
Simplicidade vs. Eficiência
Um sistema simples usando uma bomba de deslocamento fixo e uma válvula de alívio é barato e confiável. No entanto, sempre que os atuadores não estão se movendo, o fluxo total da bomba passa pela válvula de alívio na pressão máxima, gerando uma tremenda quantidade de calor.
Um sistema compensado por pressão ou com sensor de carga mais complexo é muito mais eficiente. Ele reduz o fluxo da bomba quando a demanda é baixa, minimizando as quedas de pressão e a geração de calor. Essa eficiência vem com o custo de um maior gasto inicial com componentes e complexidade.
O Papel do Reservatório
O papel térmico principal do reservatório é dissipar o calor. Um reservatório pequeno ou mal projetado pode piorar um problema de calor. Se o fluido de retorno quente não tiver tempo suficiente para esfriar antes de ser puxado de volta para a linha de sucção da bomba, a temperatura de base do sistema aumentará continuamente.
Um reservatório dimensionado corretamente fornece área de superfície adequada para resfriamento e usa defletores para garantir que o óleo de retorno quente siga um longo caminho antes de reentrar no circuito.
Uma Abordagem Proativa para a Gestão Térmica
Compreender as fontes de calor permite diagnosticar problemas e projetar sistemas mais robustos. Sua abordagem deve ser adaptada ao seu objetivo específico.
- Se o seu foco principal é diagnosticar um sistema superaquecido: Verifique se há uma válvula de alívio ajustada muito baixa ou que está constantemente desviando fluido, pois esta é a fonte mais comum e significativa de excesso de calor.
- Se o seu foco principal é projetar um novo sistema eficiente: Priorize componentes eficientes, como uma bomba com sensor de carga, e dimensione corretamente todas as linhas e conexões para minimizar as restrições de fluxo desde o início.
- Se o seu foco principal é a manutenção de rotina: Inspecione regularmente o sistema em busca de sinais de desgaste de componentes (que aumenta o vazamento interno) e certifique-se de que está usando a viscosidade correta do fluido hidráulico para o seu clima e ciclo de trabalho.
Em última análise, controlar o calor em um sistema hidráulico é sinônimo de maximizar sua eficiência energética.
Tabela Resumo:
| Causa Primária de Calor | Descrição | Culpados Comuns |
|---|---|---|
| Estrangulamento Através de Válvulas | Queda de pressão através de uma restrição sem realizar trabalho. | Válvulas de alívio, válvulas de controle de pressão/fluxo. |
| Vazamento Interno de Componentes | Fluido de alta pressão deslizando pelas folgas internas. | Bombas, motores e cilindros desgastados. |
| Restrições de Fluxo | Atrito do fluido que se move através de linhas e conexões. | Mangueiras, tubos e coletores complexos subdimensionados. |
| Viscosidade e Agitação do Fluido | Energia perdida para o atrito interno do fluido e compressão do ar. | Viscosidade incorreta do fluido, design do reservatório. |
