Como são construídos os aquecedores tubulares?Componentes principais e perspectivas de fabrico

Os aquecedores tubulares são componentes essenciais em várias aplicações de aquecimento, desde processos industriais a electrodomésticos.A sua construção envolve uma combinação precisa de materiais e técnicas para garantir a geração eficiente de calor e a durabilidade.Os componentes principais incluem um tubo metálico (frequentemente feito de cobre, aço inoxidável ou outras ligas), um fio de liga de aquecimento por resistência de nicrómio e pó de óxido de magnésio para isolamento.O tubo é selado em ambas as extremidades para evitar a entrada de humidade e todo o conjunto é comprimido para otimizar a transferência de calor.Segue-se uma análise detalhada do processo de fabrico e das principais considerações.


Pontos-chave explicados:

Como são construídos os aquecedores tubulares?Componentes principais e perspectivas de fabrico

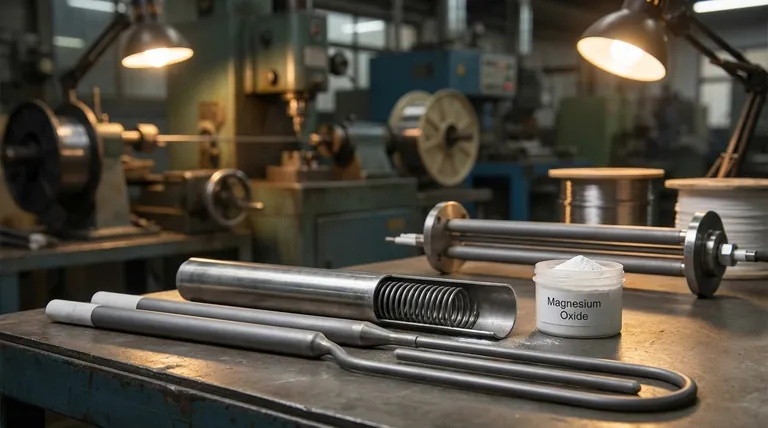

  1. Componentes principais dos aquecedores tubulares

    • Tubo metálico:O invólucro exterior do aquecedor é normalmente feito de tubos metálicos sem costura, como aço carbono, titânio, aço inoxidável ou cobre.A escolha do material depende da aplicação, sendo o aço inoxidável comum para resistência à corrosão e o cobre para elevada condutividade térmica.
    • Fio de aquecimento de nicrómio:Uma fina bobina de nicrómio (uma liga de níquel-crómio) é utilizada como elemento de aquecimento.O nicrómio é escolhido pela sua elevada resistividade e capacidade de suportar temperaturas elevadas sem oxidar.
    • Óxido de magnésio em pó:Este pó preenche o espaço entre o fio de nicrómio e o tubo metálico.Actua como isolante elétrico e condutor térmico, assegurando uma transferência de calor eficiente e evitando curtos-circuitos eléctricos.
  2. Processo de fabrico

    • Preparação do tubo:O tubo de metal sem costura é cortado no comprimento necessário e limpo para remover quaisquer impurezas.
    • Inserção do fio de nicrómio:O fio de nicrómio é enrolado e introduzido no tubo.A resistência do fio determina a potência de saída do aquecedor.
    • Enchimento com pó de óxido de magnésio:O tubo é preenchido com pó de óxido de magnésio, que é compactado para garantir um isolamento uniforme e a transferência de calor.
    • Selagem das extremidades:As extremidades do tubo são seladas com material isolante para evitar a entrada de humidade, que poderia comprometer o desempenho e a segurança do aquecedor.
    • Compressão:O tubo é comprimido para reduzir o seu diâmetro, assegurando o máximo contacto entre o fio de nicrómio, o pó de óxido de magnésio e a parede interior do tubo.Este passo aumenta a eficiência da transferência de calor.
  3. Personalização e modelação

    • Os aquecedores tubulares podem ser dobrados ou moldados em várias configurações (por exemplo, rectos, em forma de U ou em espiral) para satisfazer requisitos de aplicação específicos.Esta flexibilidade torna-os adequados para uma vasta gama de utilizações, desde fornos industriais a aquecedores de água.
  4. Considerações sobre qualidade e segurança

    • Seleção de materiais:A escolha do material do tubo e do fio de nicrómio deve estar de acordo com o ambiente de funcionamento (por exemplo, condições corrosivas ou de alta temperatura).
    • Integridade do isolamento:A vedação e a compressão adequadas são essenciais para evitar a entrada de humidade e garantir a segurança eléctrica.
    • Eficiência térmica:O design deve otimizar a transferência de calor, minimizando a perda de energia.
  5. Aplicações dos aquecedores tubulares

    • Aquecimento industrial:Utilizado em fornos, caldeiras e fornos industriais.
    • Electrodomésticos:Encontrado em aquecedores de água, máquinas de café e aquecedores de ambiente.
    • Utilizações especializadas:Formas e materiais personalizados permitem a utilização em equipamento médico, processamento de alimentos e muito mais.

Ao compreender os materiais, o processo de fabrico e as considerações de design, os compradores podem tomar decisões informadas ao selecionar aquecedores tubulares para aplicações específicas.A combinação de materiais duráveis, isolamento eficiente e engenharia precisa garante um desempenho fiável e longevidade.

Tabela de resumo:

Componente Descrição
Tubo metálico Feito de materiais como o aço inoxidável ou o cobre para maior durabilidade e condutividade.
Fio de aquecimento de nicromo Um fio de liga de níquel-crómio para uma elevada resistividade e resistência ao calor.
Óxido de magnésio em pó Isola e conduz o calor de forma eficaz, evitando curto-circuitos eléctricos.
Processo de fabrico Inclui a preparação do tubo, a inserção do fio, o enchimento com pó, a selagem e a compressão.
Aplicações Utilizados em aquecimento industrial, electrodomésticos e equipamento especializado.
